251

Sangerhausen 0,0 - Sömmerda 44,86 - Abzw Elo 65,45 - Erfurt Hbf 69,83

mit Zweigstrecken

Abzw Elo - Erfurt Gbf, Stw El - [Erfurt Gbf, Stw Eo] (Güterzugeinfahrgleis) und

Abzw Elo - Erfurt Gbf, Stw El (Güterzugausfahrgleis)

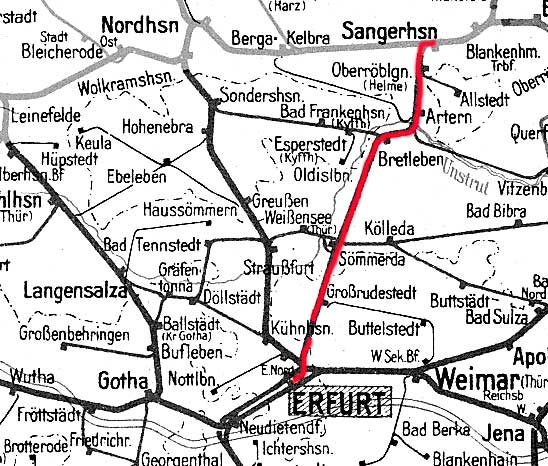

Auszug Streckenkarte 1938

Quelle: [1]



Seitenanfang

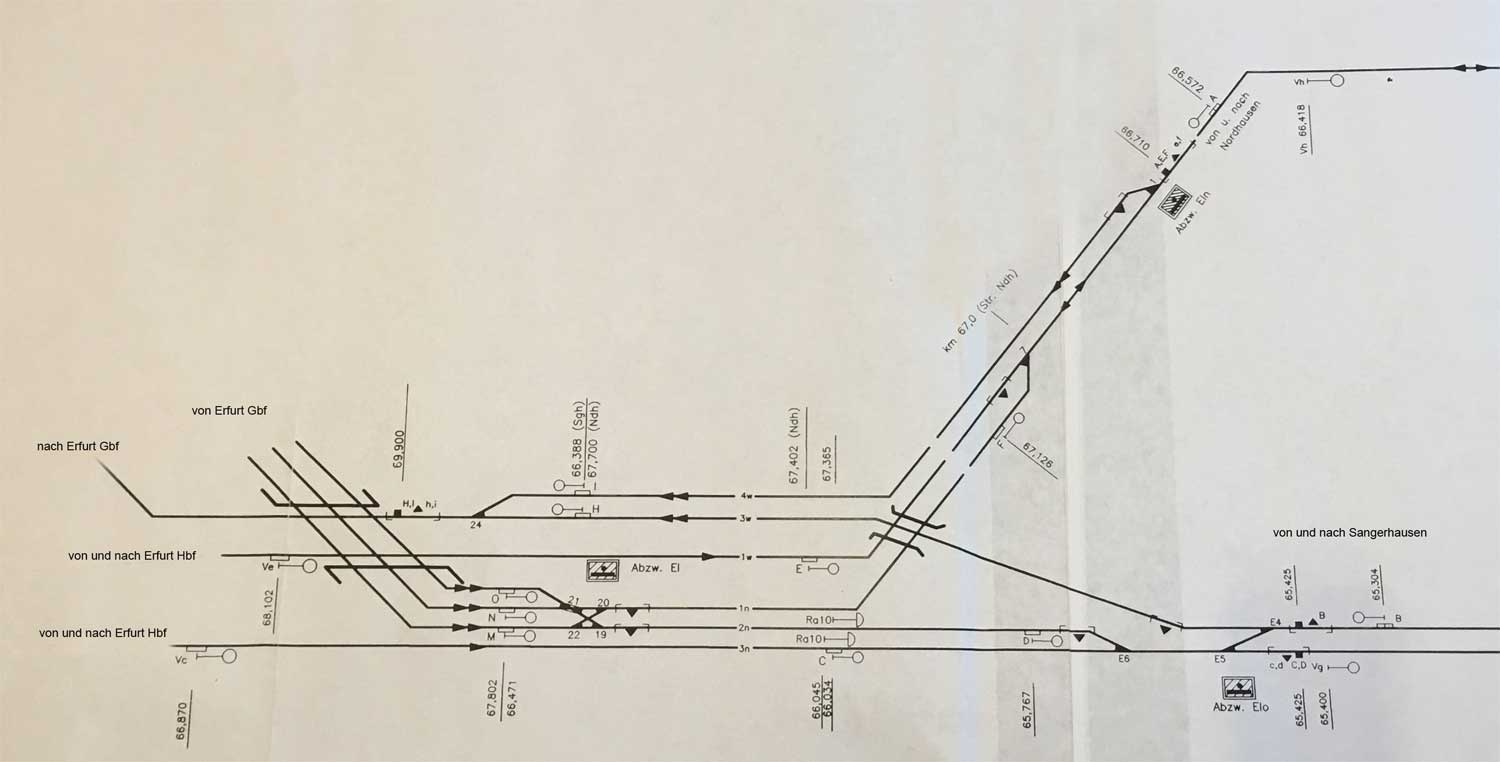

Bereich Erfurt, Abzw Elo, Abzw Eln und Abzw El um 1995

Quelle: Schematischer Lageplan (bearbeitet)



Seitenanfang

Stand der Kilometrierung: 1927

Sangerhausen 0,0 - Sömmerda 44,86 - Abzw Elo 65,45 - Erfurt Hbf 69,83

Sangerhausen 0,0 km 59,22 der Strecke Halle (Saale) Hbf - Blankenheim Trennungsbf - Sangerhausen - Nordhausen - Leinefelde - Eichenberg - Hann Münden
Rbd Kassel
Rbd Grenze 1,19
Rbd Erfurt
Bk Helme 2,96
Oberröblingen (Helme) 5,13 km 0,0 der Strecke Oberröblingen (Helme) 0,0 - Allstedt 7,42
Bk Louisenwerk 9,11
Voigtstedt 10,71
Artern 14,01 km 0,0 der Strecke Berga-Kelbra 0,0 - Artern 28,69 (Kyffhäuser Kleinbahn-AG)
Reinsdorf (b Artern) 16,85 km 52,67 der Strecke Naumburg (Saale) Hbf 0,0 - Laucha (Unstrut) 13,18 - Vitzenburg 25,69 - Reinsdorf (b Artern) 52,67
Bretleben 20,07 km 0,0 der Strecke Bretleben 0,0 - Sondershausen 30,88
Bk Unstrut 22,99
Heldrungen 26,11
Etzleben 31,73
Griefstedt 36,46
Leubingen 39,76
Sömmerda 44,86 km 12,62 der Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt Reichsb 35,10 - Großheringen 52,76
    Verbindungskurve zur Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt 35,10 - Großheringen 52,76
Bk Neutor 46,79
Bk Schloßvippach 50,25
Großrudestedt 53,09
Stotternheim 58,90
Erfurt Ost 63,80
Abzw Elo 65,46
  abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El - [Erfurt Gbf, Stellwerk Eo] mit weiterlaufender Kilometrierung (Güterzugeinfahrgleis)
  abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El mit weiterlaufender Kilometrierung (Güterzugausfahrgleis)
Erfurt Hbf 69,83 km 108,35 der Strecke Halle (Saale) Hbf - Erfurt Hbf - Bebra - Guntershausen
    km 71,15 der Strecke Wolkramshausen 0,0 - Sondershausen 12,03 - Erfurt Nord 65,25 - Erfurt Hbf 71,15



Seitenanfang

Stand der Kilometrierung: 1939

Sangerhausen 0,0 - Sömmerda 44,86 - Abzw Elo 65,45 - Erfurt Hbf 69,82

Sangerhausen 0,0 km 59,22 der Strecke Halle (Saale) Hbf - Blankenheim Trennungsbf - Sangerhausen - Nordhausen - Leinefelde - Eichenberg - Hann Münden
Rbd Kassel
Rbd Grenze 1,19
Rbd Erfurt
Bk Helme 2,96
Oberröblingen (Helme) 5,13 km 0,0 der Strecke Oberröblingen (Helme) 0,0 - Allstedt 7,42
Bk Louisenwerk 9,11
Voigtstedt 10,71
Artern 14,01 km 0,0 der Strecke Berga-Kelbra 0,0 - Artern 28,69 (Kyffhäuser Kleinbahn-AG)
Reinsdorf (b Artern) 16,85 km 52,67 der Strecke Naumburg (Saale) Hbf 0,0 - Laucha (Unstrut) 13,18 - Vitzenburg 25,69 - Reinsdorf (b Artern) 52,67
Bretleben 20,07 km 0,0 der Strecke Bretleben 0,0 - Sondershausen 30,88
Bk Unstrut 22,99
Heldrungen 26,11
Etzleben 31,73
Griefstedt 36,46
Leubingen 39,76
Sömmerda 44,86 km 12,62 der Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt 35,10 - Großheringen 52,76
    Verbindungskurve zur Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt Reichsb 35,10 - Großheringen 52,76
Bk Neutor 46,79
Bk Schloßvippach 50,51
Großrudestedt 53,09
Stotternheim 58,90
Erfurt Ost 63,80
Abzw Elo 65,46
  abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El - [Erfurt Gbf, Stellwerk Eo] mit weiterlaufender Kilometrierung (Güterzugeinfahrgleis)
  abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El mit weiterlaufender Kilometrierung (Güterzugausfahrgleis)
Erfurt Hbf 69,82 km 108,35 der Strecke Halle (Saale) Hbf - Erfurt Hbf - Bebra - Guntershausen
    km 71,15 der Strecke Wolkramshausen 0,0 - Sondershausen 12,03 - Erfurt Nord 65,25 - Erfurt Hbf 71,15



Seitenanfang

Stand der Kilometrierung: 1967

Sangerhausen 0,0 - Sömmerda 44,86 - Abzw Elo 65,46 - Erfurt Hbf 69,83

Sangerhausen 0,0 km 59,22 der Strecke Halle (Saale) Hbf - Blankenheim Trennungsbf - Sangerhausen - Nordhausen - Leinefelde - Grenze DDR/BRD mit Streckenunterbrechung -  Eichenberg - Hann Münden
Bk Helme 2,96
Oberröblingen (Helme) 5,13 km 0,0 der Strecke Oberröblingen (Helme) 0,0 - Allstedt 7,42
Edersleben 9,11
Voigtstedt 10,71
Artern 14,01
Reinsdorf (b Artern) 16,86 km 52,67 der Strecke Naumburg (Saale) Hbf 0,0 - Laucha (Unstrut) 13,18 - Vitzenburg 25,69 - Reinsdorf (b Artern) 52,67
    Verbindungskurve (Gleisdreieck)
Bretleben 20,07 km 0,0 der Strecke Bretleben 0,0 - Sondershausen 30,88
Bk Unstrut 22,99
Heldrungen 26,11
Etzleben 31,73
Griefstedt 36,46
Leubingen 39,78
Sömmerda 44,86 km 12,62 der Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt 35,10 - Großheringen 52,76
    Verbindungskurve zur Strecke km 12,62 der Strecke Straußfurt 0,0 - Sömmerda 12,62 - Buttstädt 35,10 - Großheringen 52,76
Bk Neutor 46,79
Bk Schloßvippach 50,51
Großrudestedt 53,09
Stotternheim 58,90
Erfurt Ost 63,80
Abzw Elo 65,46
  abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El - [Erfurt Gbf, Stellwerk Eo] mit weiterlaufender Kilometrierung (Güterzugeinfahrgleis)
  abzweigende Strecke Abzw Elo - Erfurt Gbf, Stw El mit weiterlaufender Kilometrierung (Güterzugausfahrgleis)
Erfurt Hbf 69,83 km 108,35 der Strecke Halle (Saale) Hbf - Erfurt Hbf - Grenze DDR/BRD - Bebra - Guntershausen
    km 71,15 der Strecke Wolkramshausen 0,0 - Sondershausen 12,03 - Erfurt Nord 65,25 - Erfurt Hbf 71,15



Seitenanfang

Stand der Kilometrierung: 2011

Sangerhausen 0,0 - Sömmerda 44,87 - Erfurt Hbf 69,73 [Streckenende (nicht Mitte EG)] (6300)

Sangerhausen 0,0 km 59,21 der Strecke Halle (Saale) Hbf 0,01 - Blankenheim Trennungsbf 46,61 - Sangerhausen 59,21 - Nordhausen 97,01 - Leinefelde 139,37 - Eichenberg 170,51 - Hann Münden 193,54 (6343)
Oberröblingen (Helme) 5,13
Voigtstedt 10,70
Artern 14,01 km 55,52 der Strecke Naumburg (Saale) Hbf 0,0 - Laucha (Unstrut) 13,18 - Vitzenburg 25,69 - Reinsdorf (b Artern) 52,67 - Artern (6726)
Reinsdorf (b Artern) 16,86 km 52,67 der Strecke Naumburg (Saale) Hbf 0,0 - Laucha (Unstrut) 13,18 - Vitzenburg 25,69 - Reinsdorf (b Artern) 52,67 - Artern 55,52 (6726)
Bretleben 20,07 km 0,0 der Strecke Bretleben 0,0 - Streckenunterbrechung - Sondershausen-Jecha 26,45 - Sondershausen 30,88 (6725)
Heldrungen 26,12
Etzleben 31,84
Griefstedt 36,47
Leubingen 39,74
Sömmerda 44,87 km 12,62 der Strecke Straußfurt 0,0 - Sömmerda 12,60 - Buttstädt 35,13 - Großheringen 52,77 (6721)
    Verbindungskurve zur Strecke Straußfurt 0,0 - Sömmerda 12,60 - Buttstädt 35,13 - Großheringen 52,77 (6721)
Großrudestedt 53,09
Stotternheim 58,90
Erfurt Ost 63,20
Erfurt Ost, Weiche  64,51 6301
  km 64,51 der abzweigenden Strecke Erfurt Ost, W, km 64,51 - Abzw Erfurt Leipziger Straße 66,55 (6301) [Einmündung in die Strecke Abzw Erfurt Dieselstraße 66,74 - Abzw Erfurt Leipziger Straße 67,86 - Erfurt Gbf Eo 70,45 (6292)] mit weiterlaufender Kilometrierung
Erfurt Hbf 69,73 Streckenende (nicht Mitte EG)
    km 108,35 der Strecke Halle (Saale) Hbf -0,16 - Erfurt Hbf 108,35 - Bebra 210,36 - Baunatal-Guntershausen 254,65 (6340)
    km 71,07 der Strecke Wolkramshausen 0,0 - Sondershausen 12,03 - Erfurt Nord 65,25 - Abzw Erfurt Dieselstraße 66,74 - Erfurt Hbf 71,07 [Streckenende (nicht Mitte EG)] (6302)
    km 191,08 der Strecke (Nürnberg Hbf) - Ebensfeld - Erfurt Hbf - Leipzig Hbf (5919)



Seitenanfang

Kilometrierungsanfang (alt) Sangerhausen EG     0,0
Kilometrierungsende (alt) Erfurt Hbf EG   69,83
Kilometrierungsanfang (neu) Sangerhausen Weiche 133    -0,339
Kilometrierungsende (neu) Erfurt Hbf Gleis 5c   69,730





Seitenanfang

Sangerhausen - Artern    14,01 km Eröffnung: 15.07.1880 (R)
                    01.10.1879 (G)
Artern - Erfurt    55,82 km Eröffnung: 24.10.1881
Erfurt Gbf, Stw El - Abzw Elo      0,69 km Eröffnung: 01.04.1924
Güterausfahrgleis in Richtung Sangerhausen
Abzw Elo - Erfurt Gbf, Stw El      0,97 km Eröffnung: 01.04.1924
Gütereinfahrgleis aus Richtung Sangerhausen





Seitenanfang

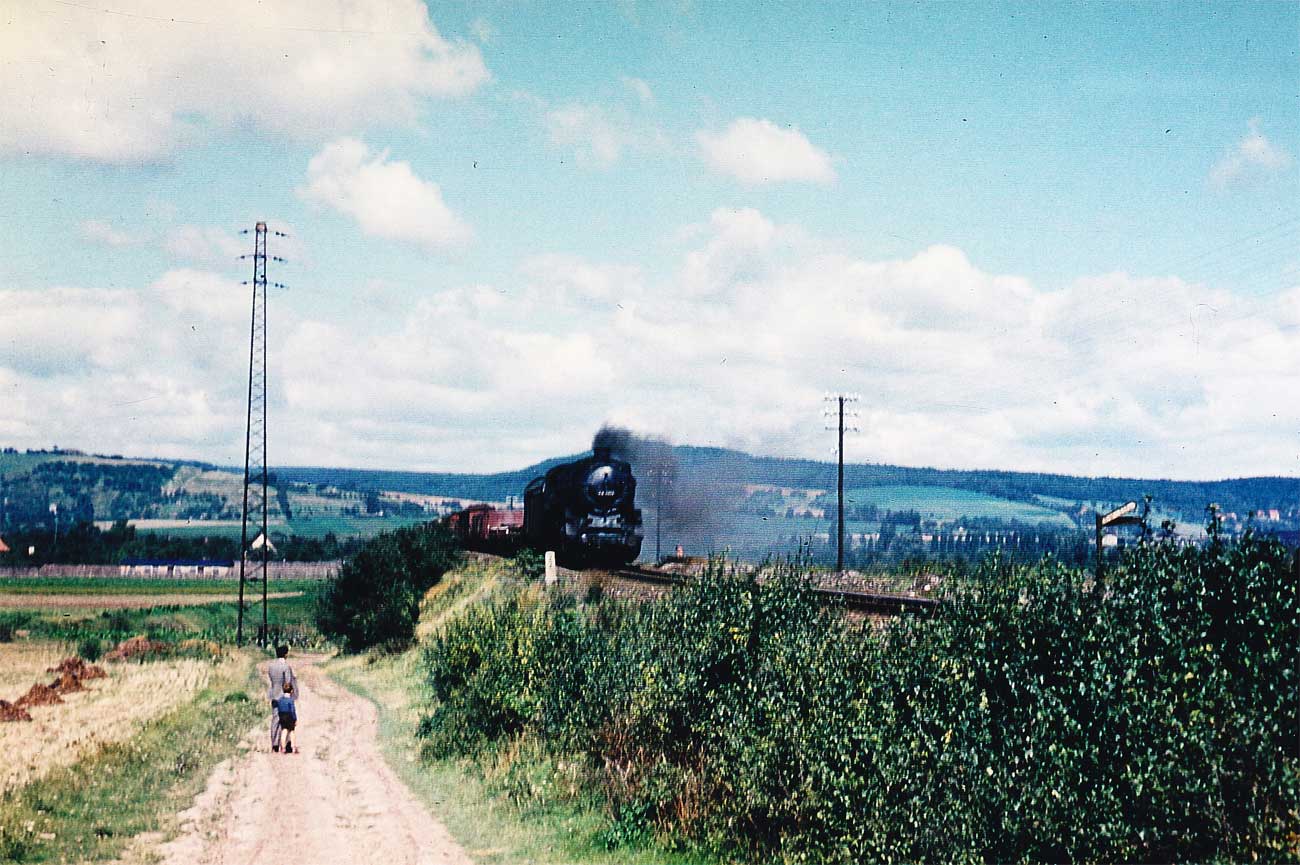

km 2,2 nahe der Bk Helme im Jahre 1957

Rechts ein Neigungsanzeiger

Foto: Sammlung B. Schiffmann

Seitenanfang

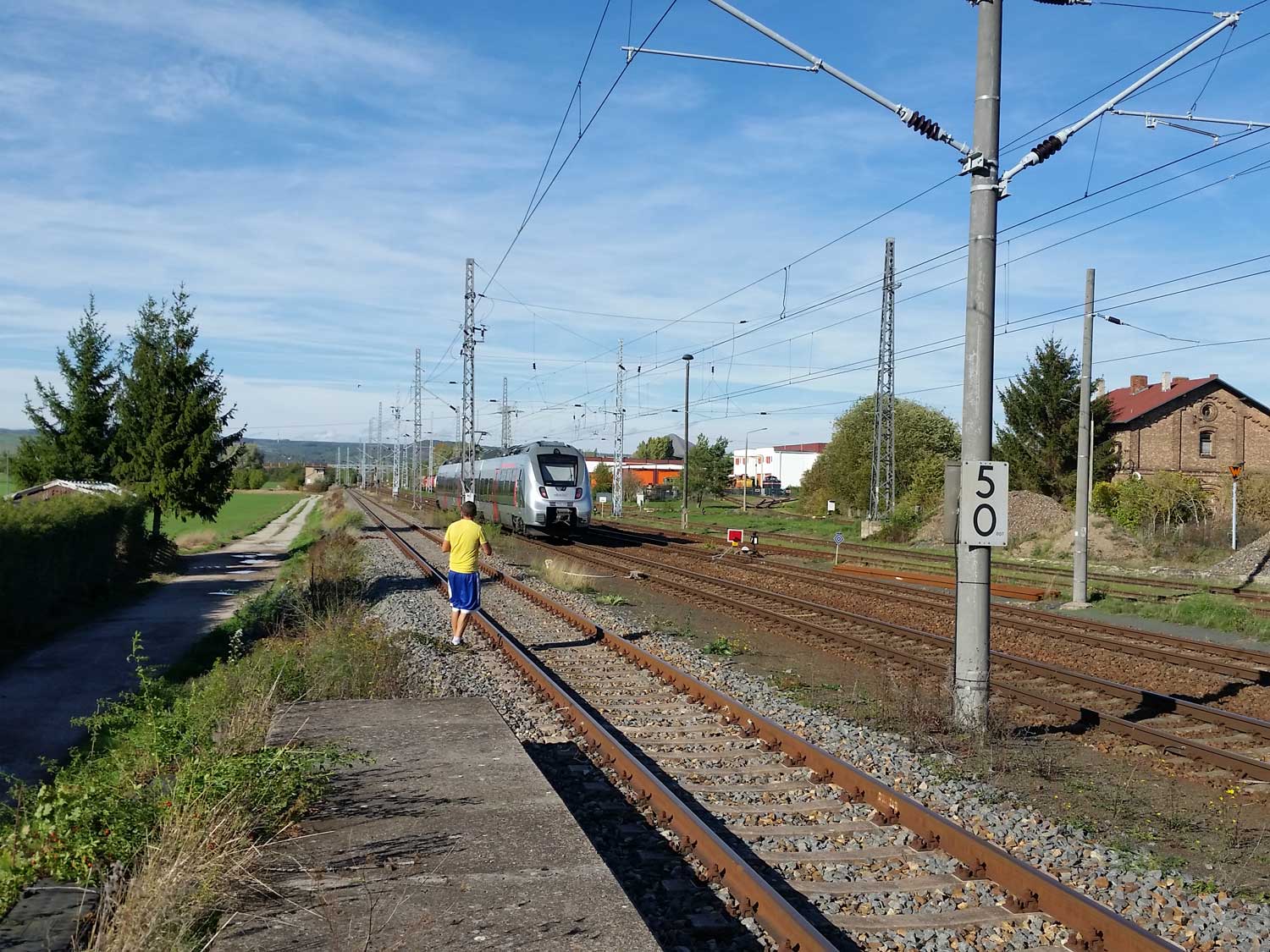

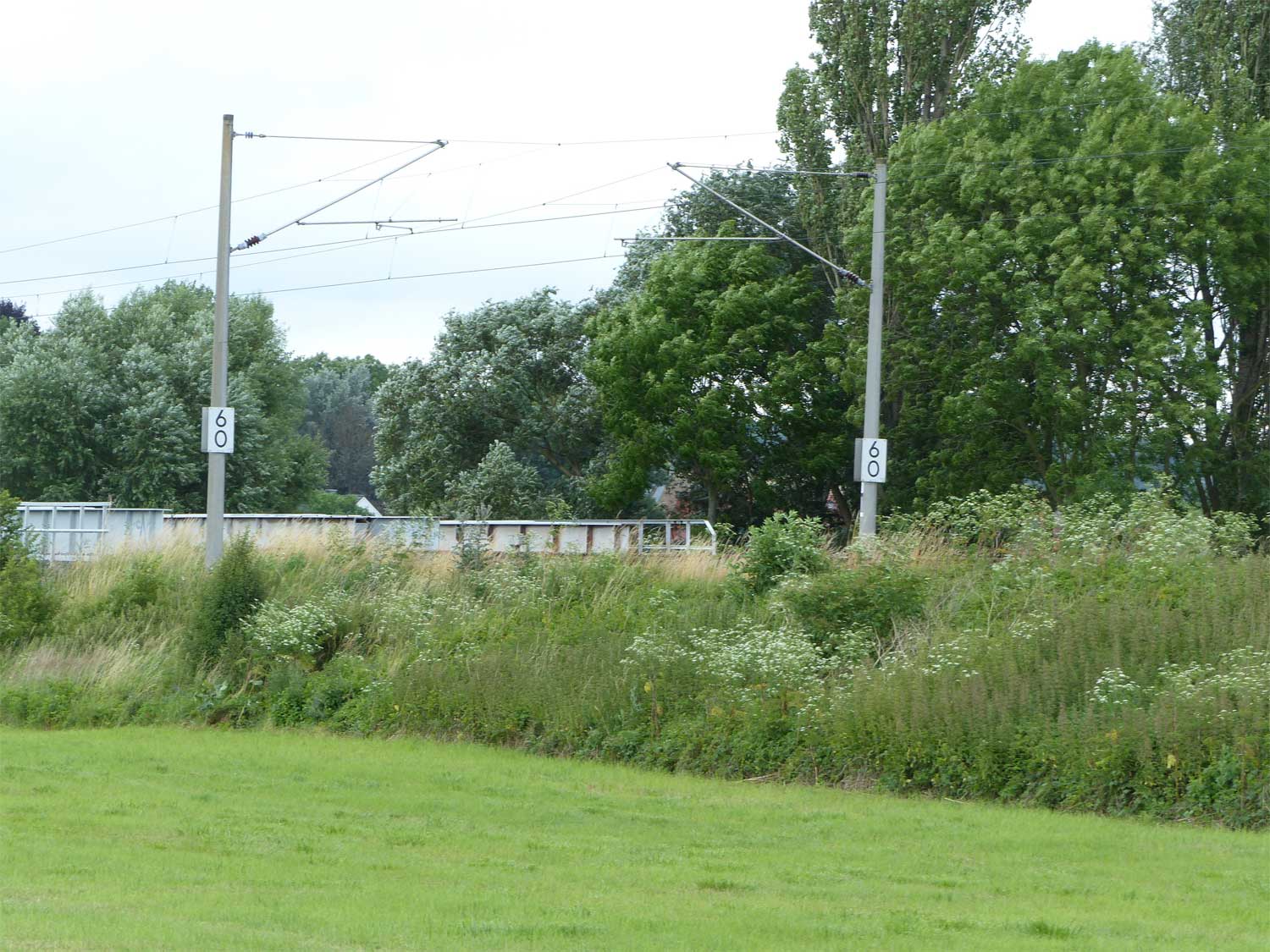

km 6,0 zwischen Oberröblingen (Helme) und Voigtstedt

30.06.2017



Seitenanfang

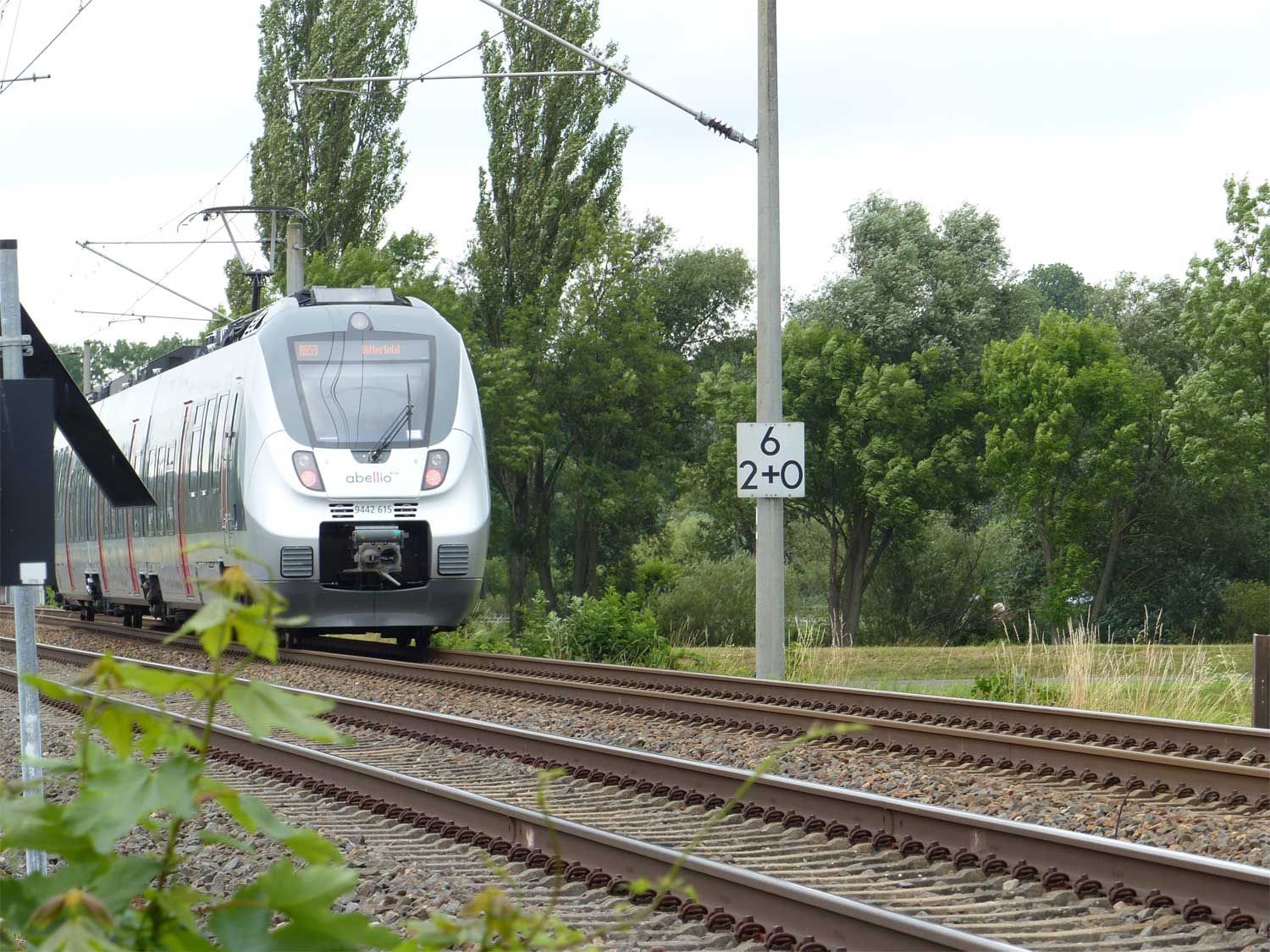

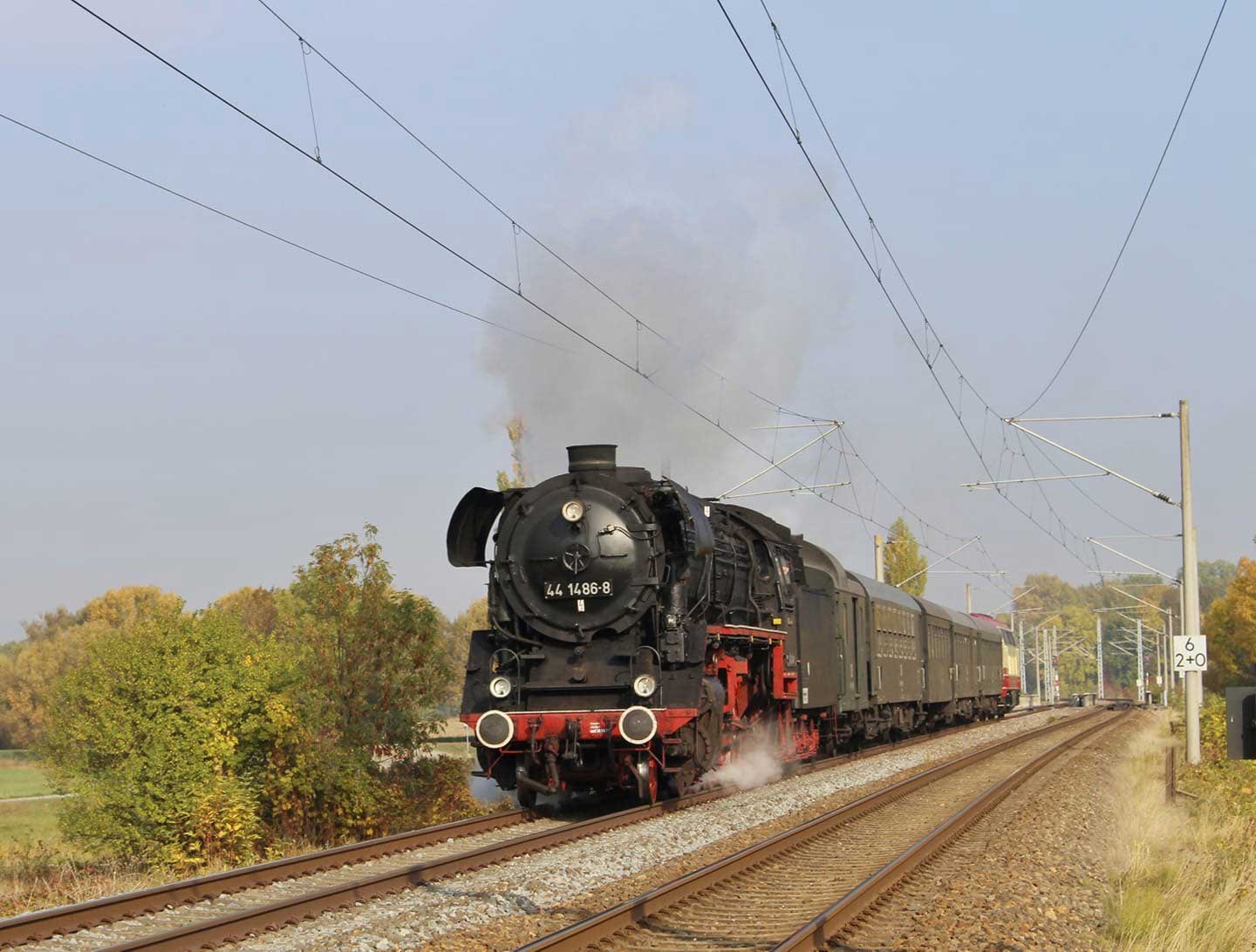

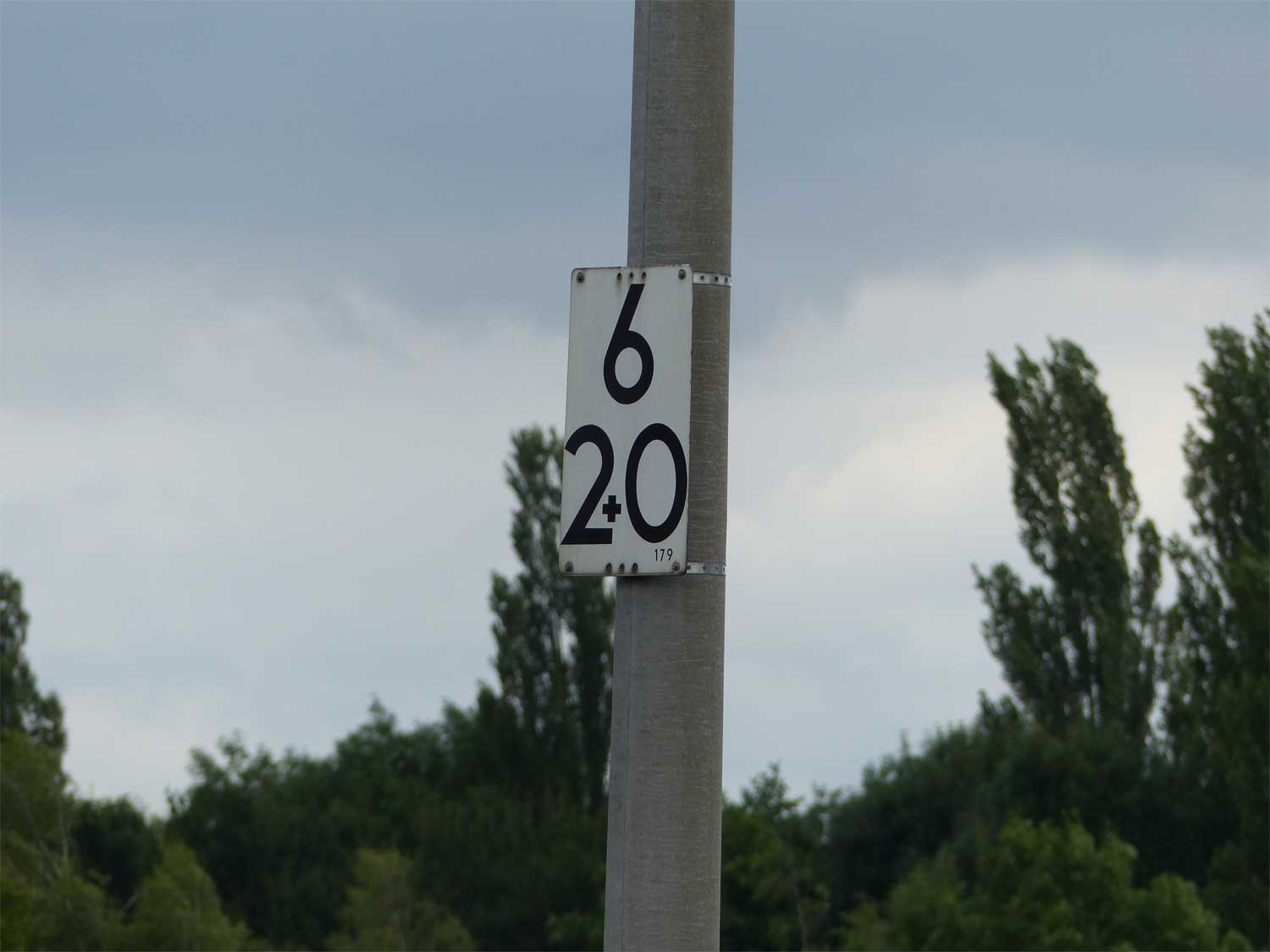

km 6,2 + 0 m am Richtungsgleis zwischen Oberröblingen (Helme) und Voigtstedt

30.06.2017



Seitenanfang

km 6,2 + 0 m  am Gegenrichtungsgleis zwischen Oberröblingen (Helme) und Voigtstedt - 9442 615

30.06.2017



Seitenanfang

Überlänge von 13,3 m

km 6,2 + 193,6 m = km 6,3 + 80,3 m



Seitenanfang

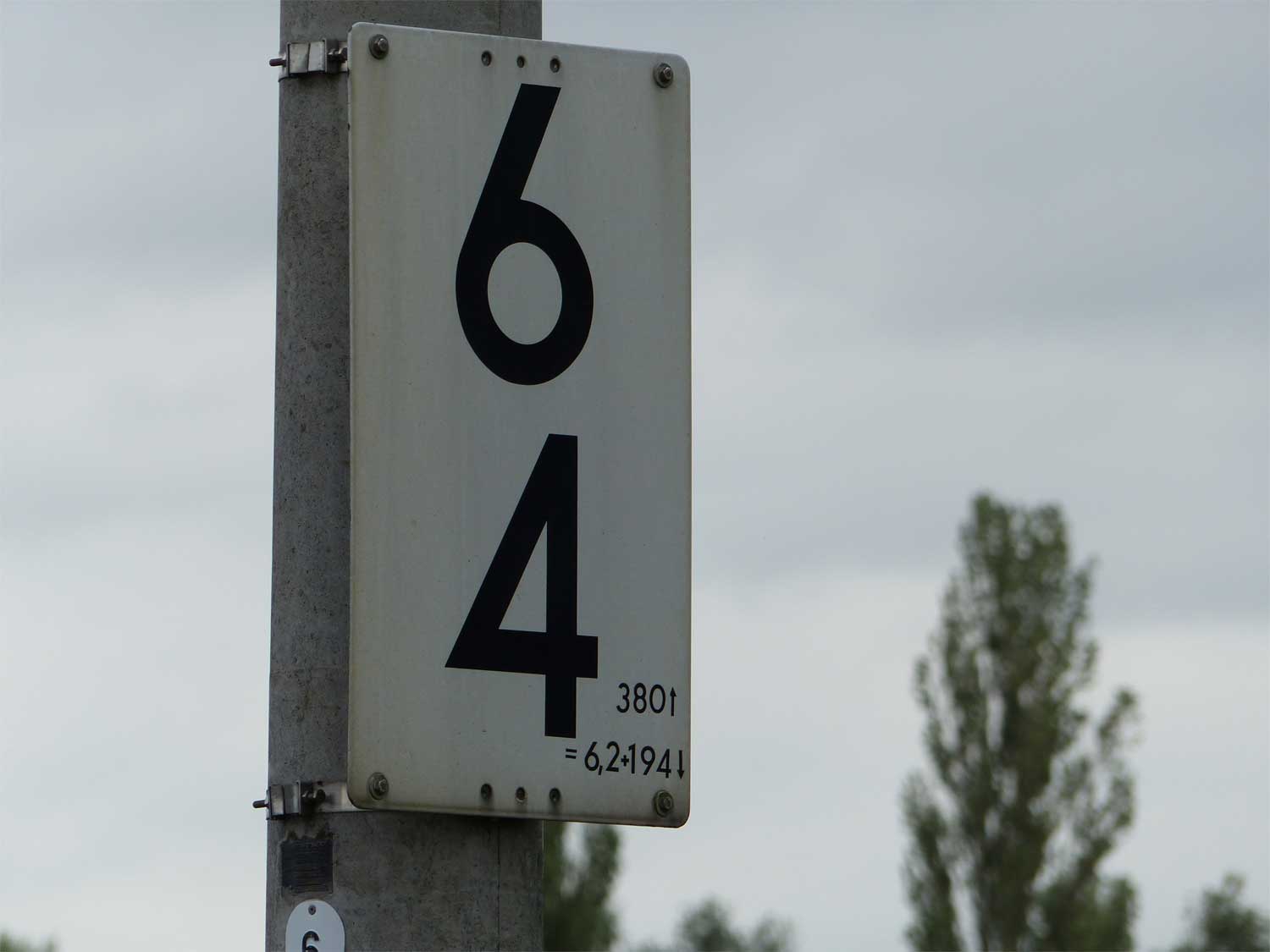

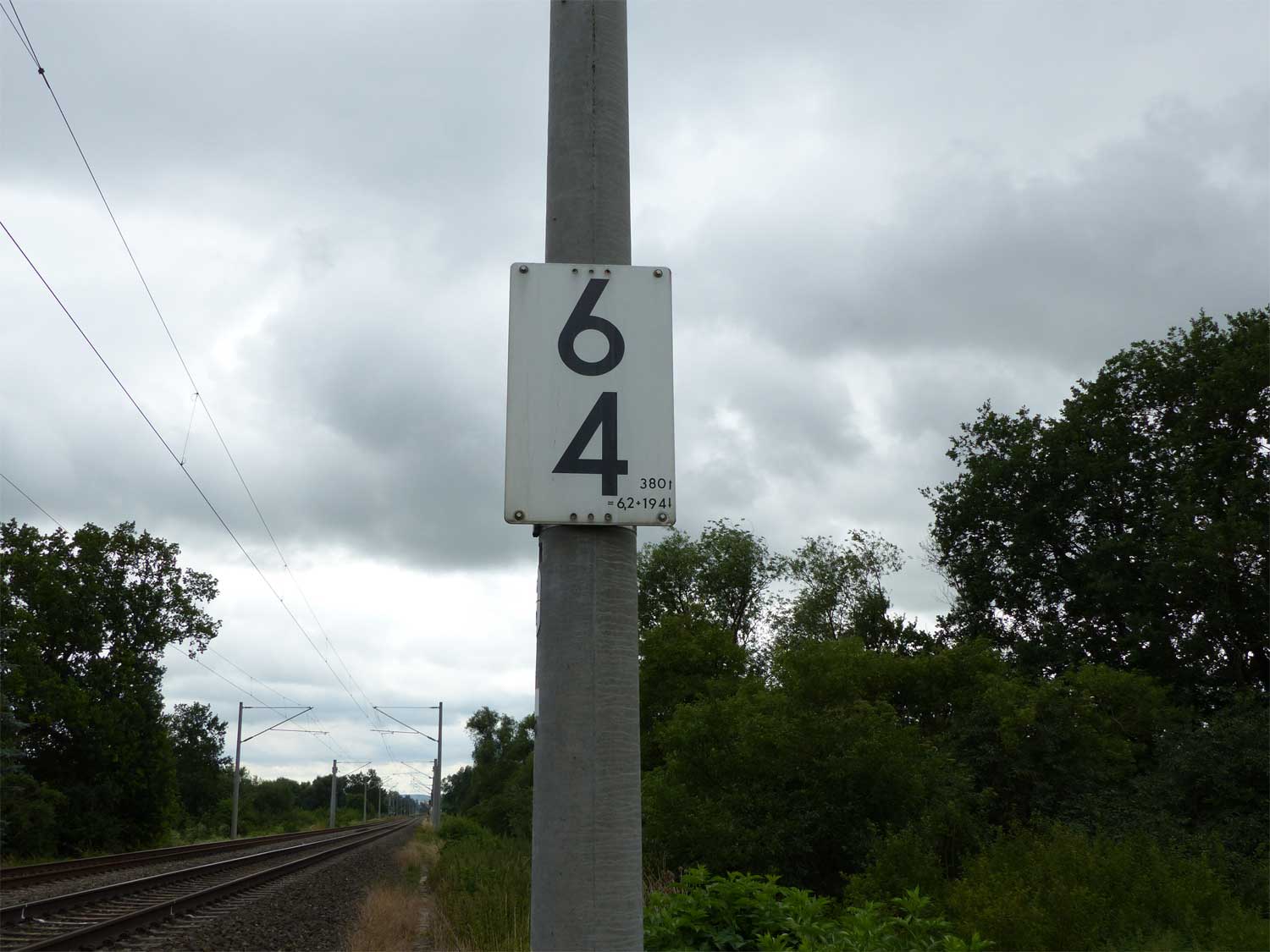

km 6,4 mit Kennzeichnung der Überlänge am Richtungsgleis zwischen Oberröblingen (Helme) und Voigtstedt

30.06.2017



Seitenanfang

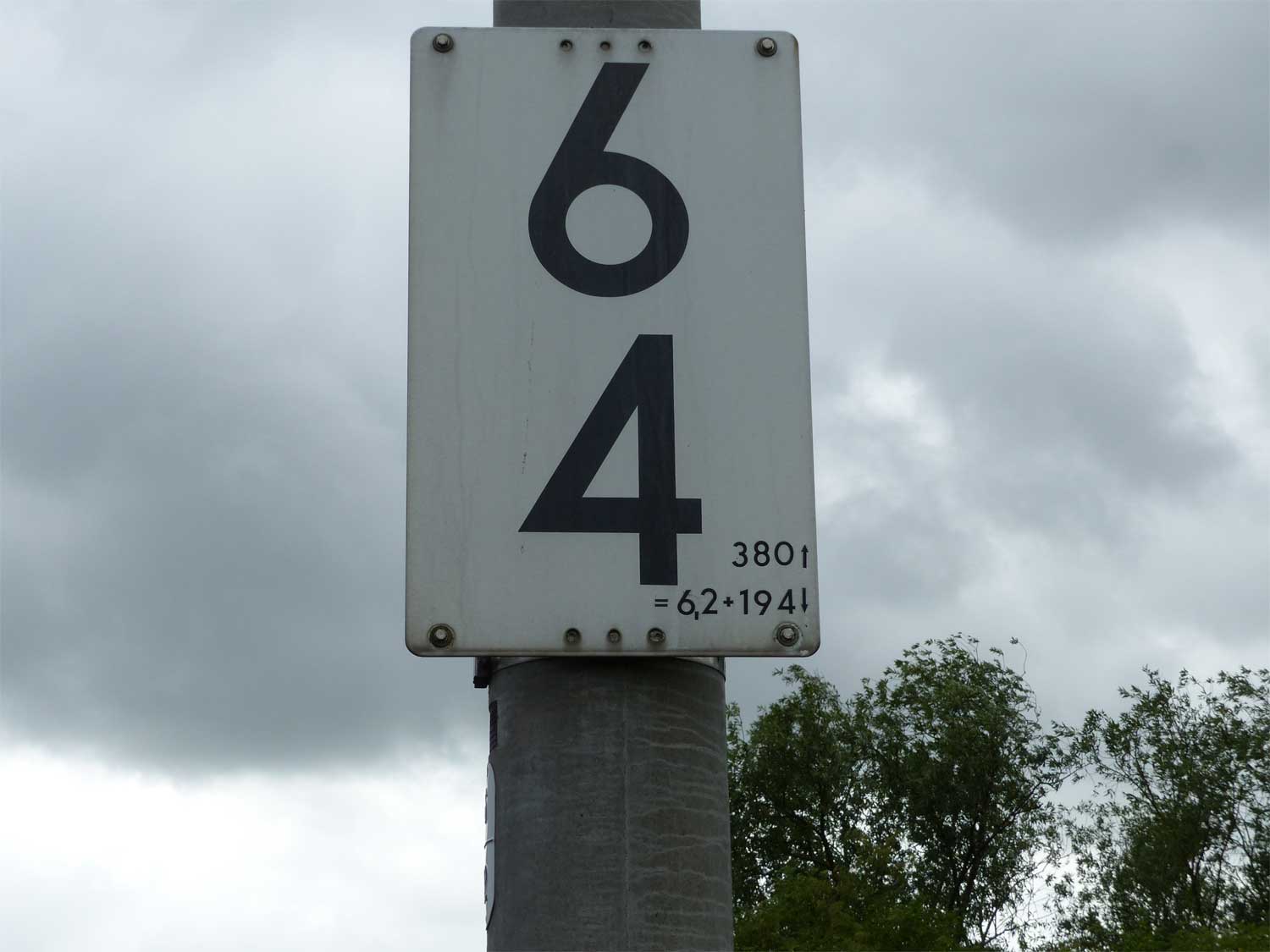

km 6,4 mit Kennzeichnung der Überlänge am Richtungsgleis zwischen Oberröblingen (Helme) und Voigtstedt

30.06.2017



Seitenanfang

km 6,4 mit Kennzeichnung der Überlänge am Gegenrichtungsgleis zwischen Oberröblingen (Helme) und Voigtstedt

30.06.2017



Seitenanfang

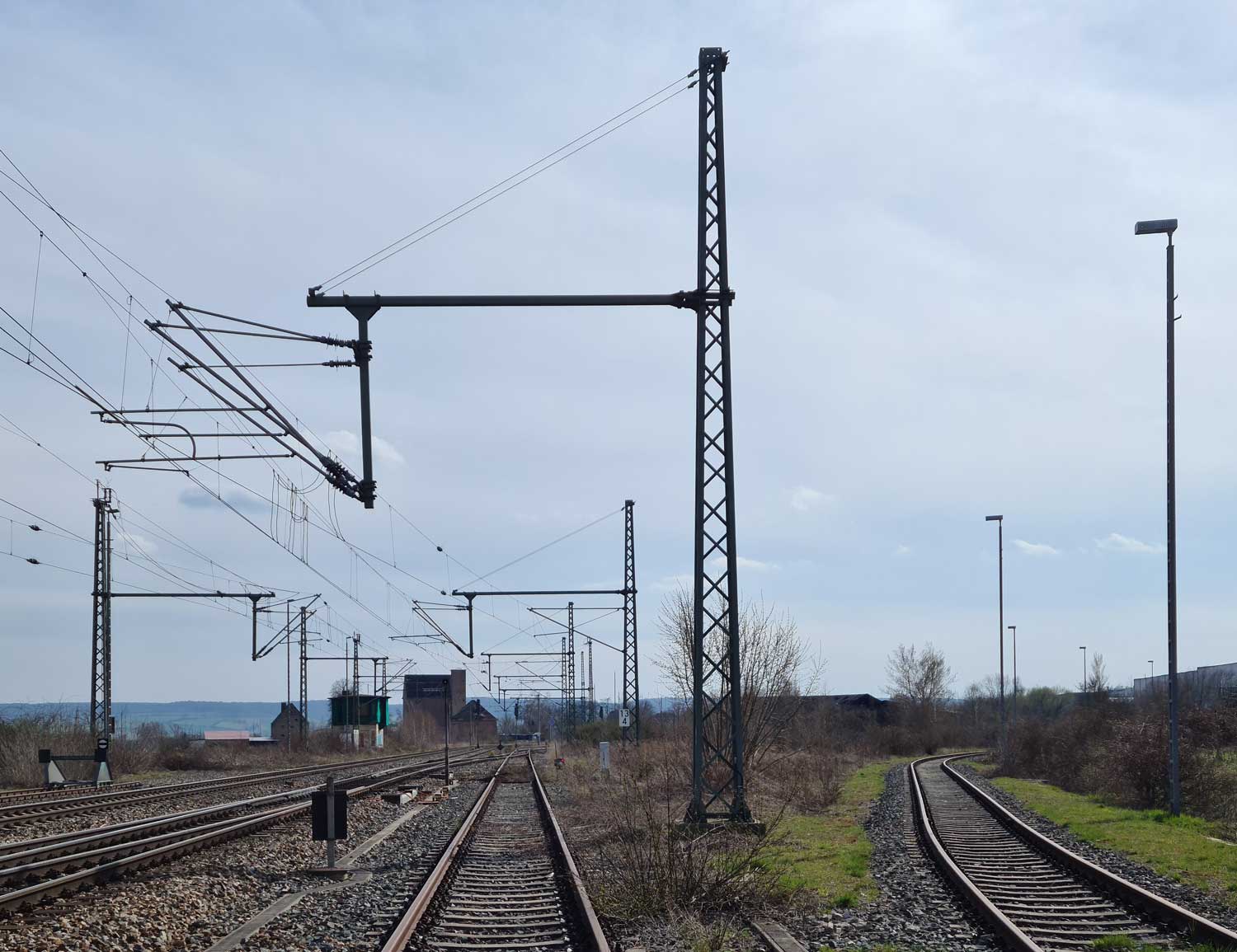

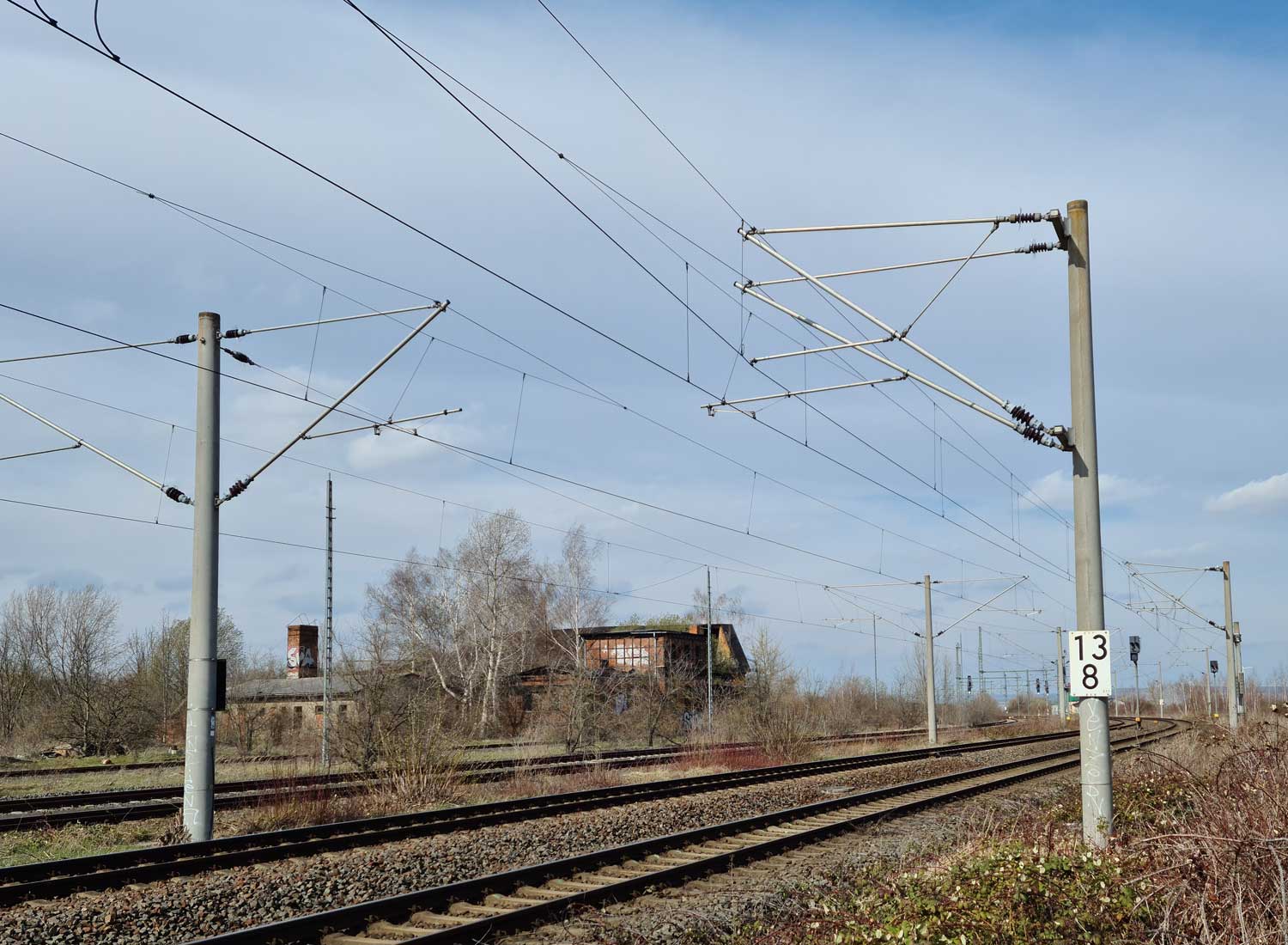

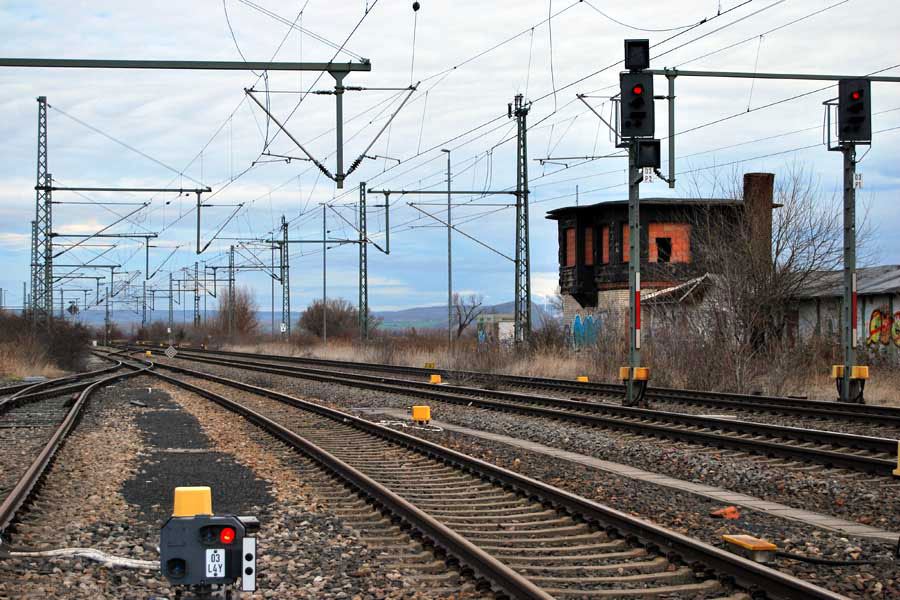

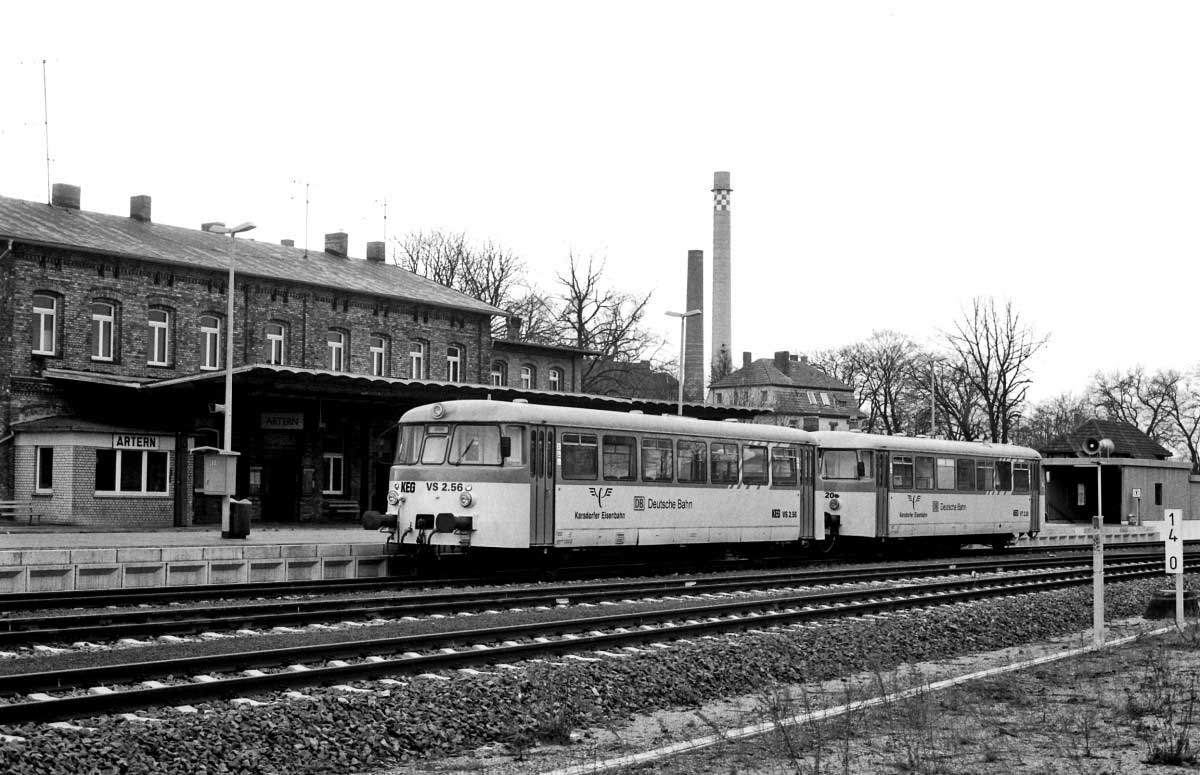

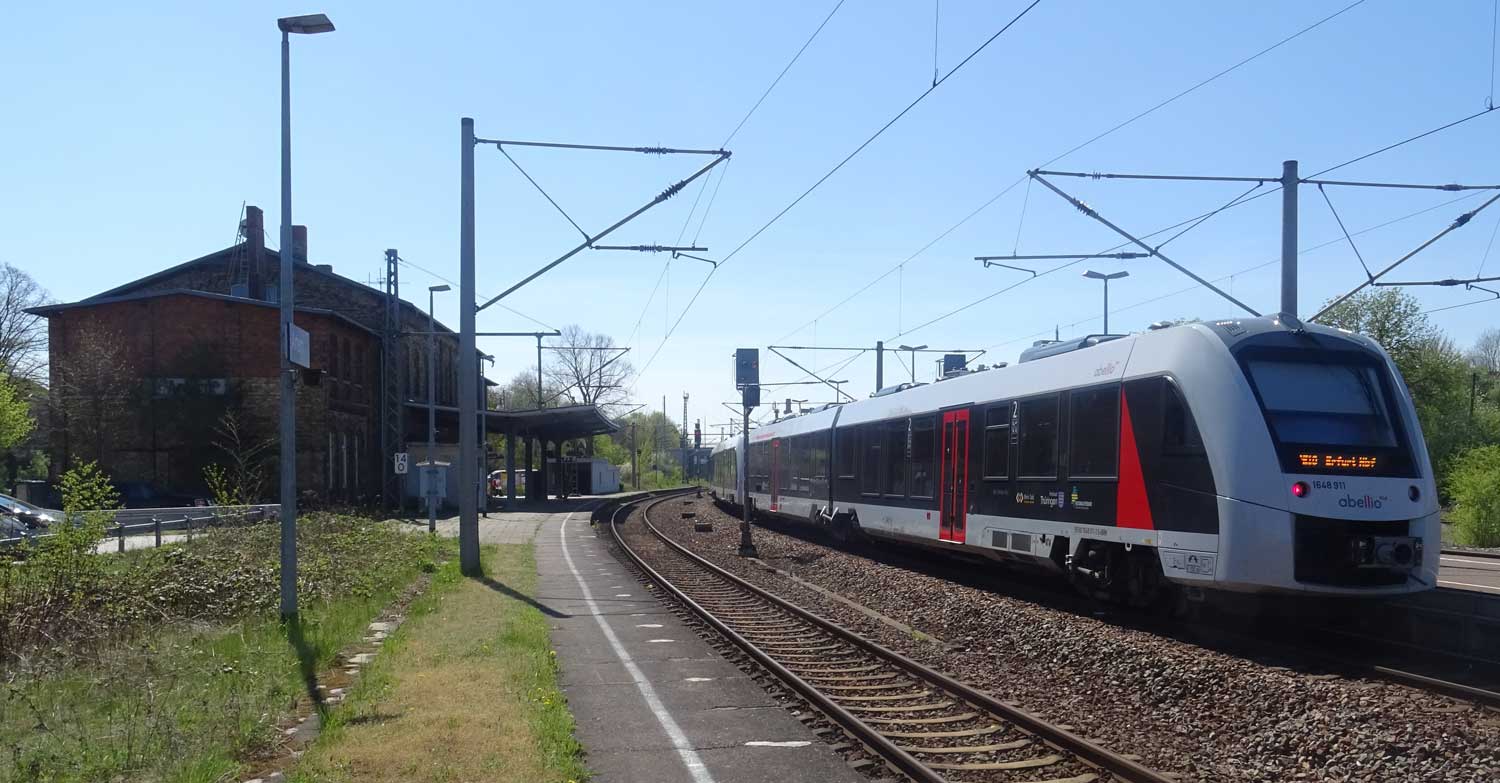

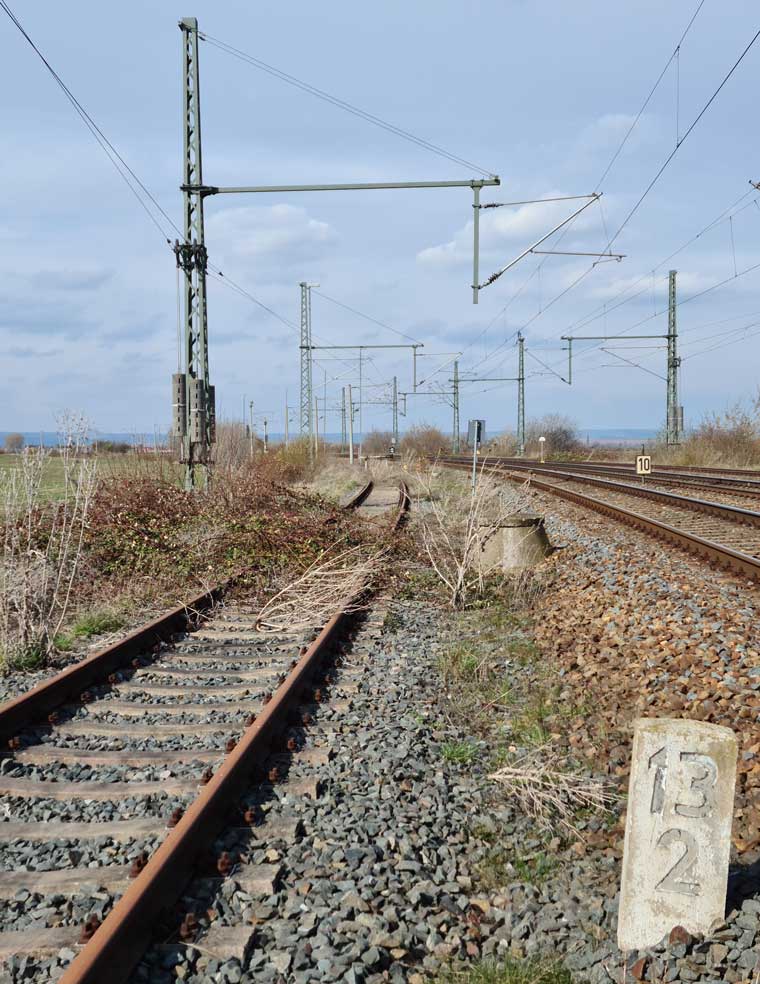

km 13,4 in Artern

Foto: Wolfgang Laudien, Januar 2014



Seitenanfang

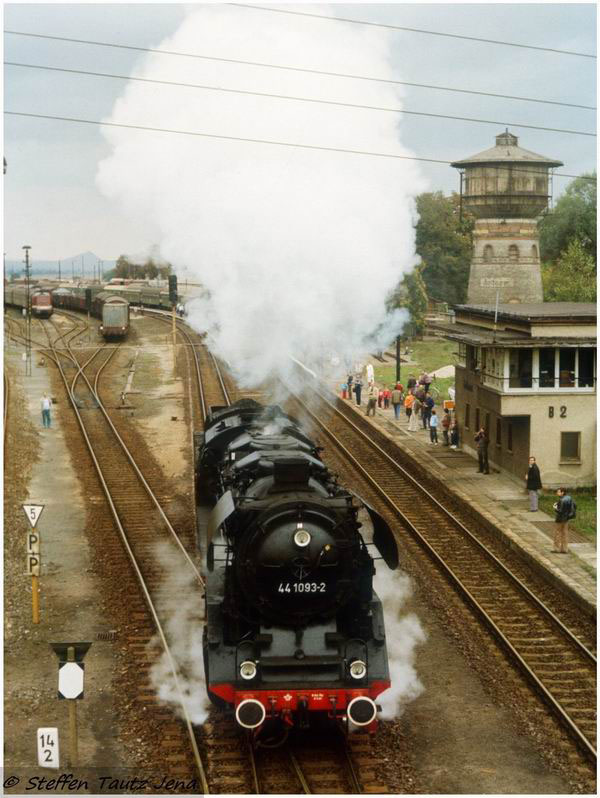

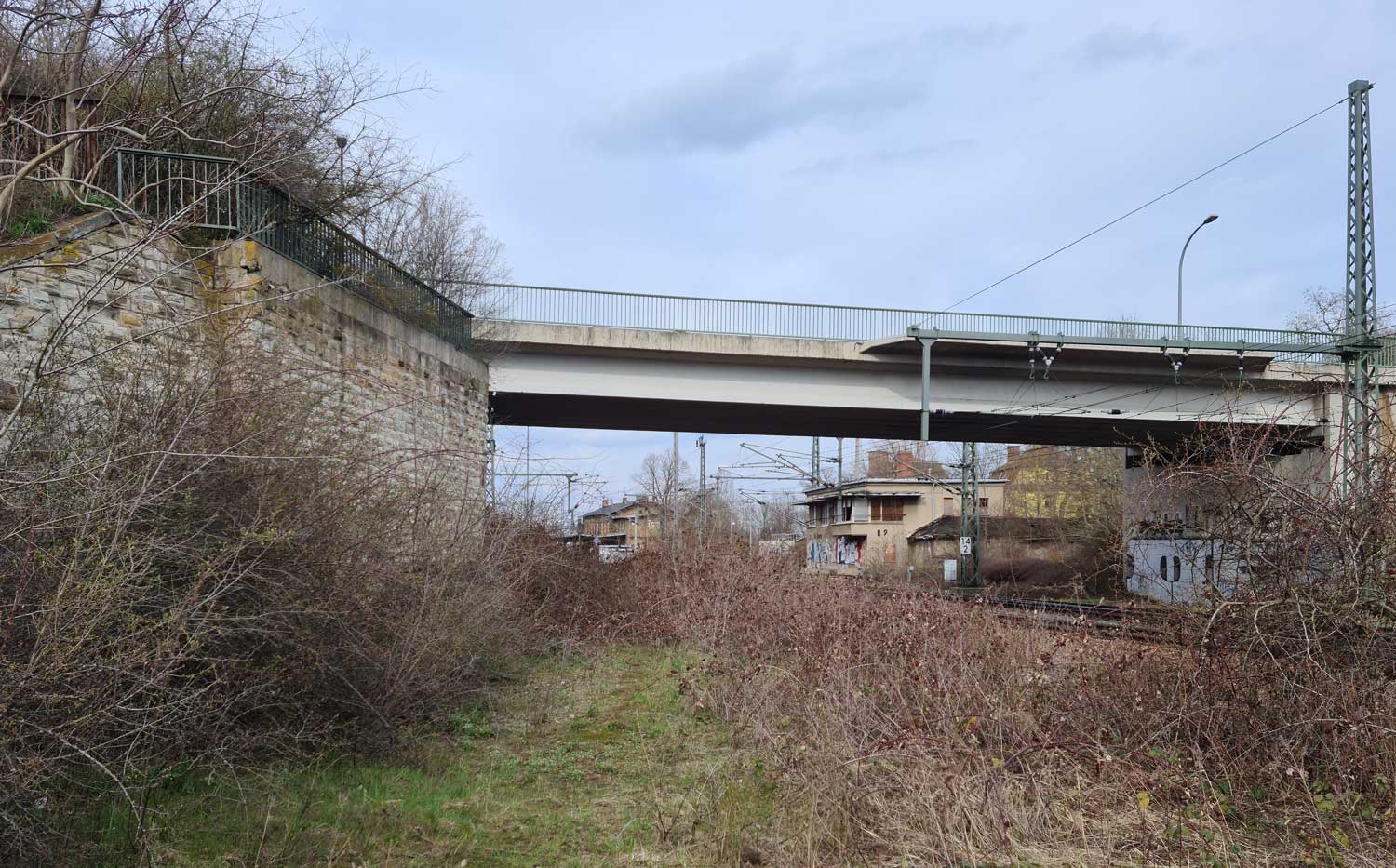

km 14,2 in Artern - 44 1093

Foto: Steffen Tautz, 1989



Seitenanfang

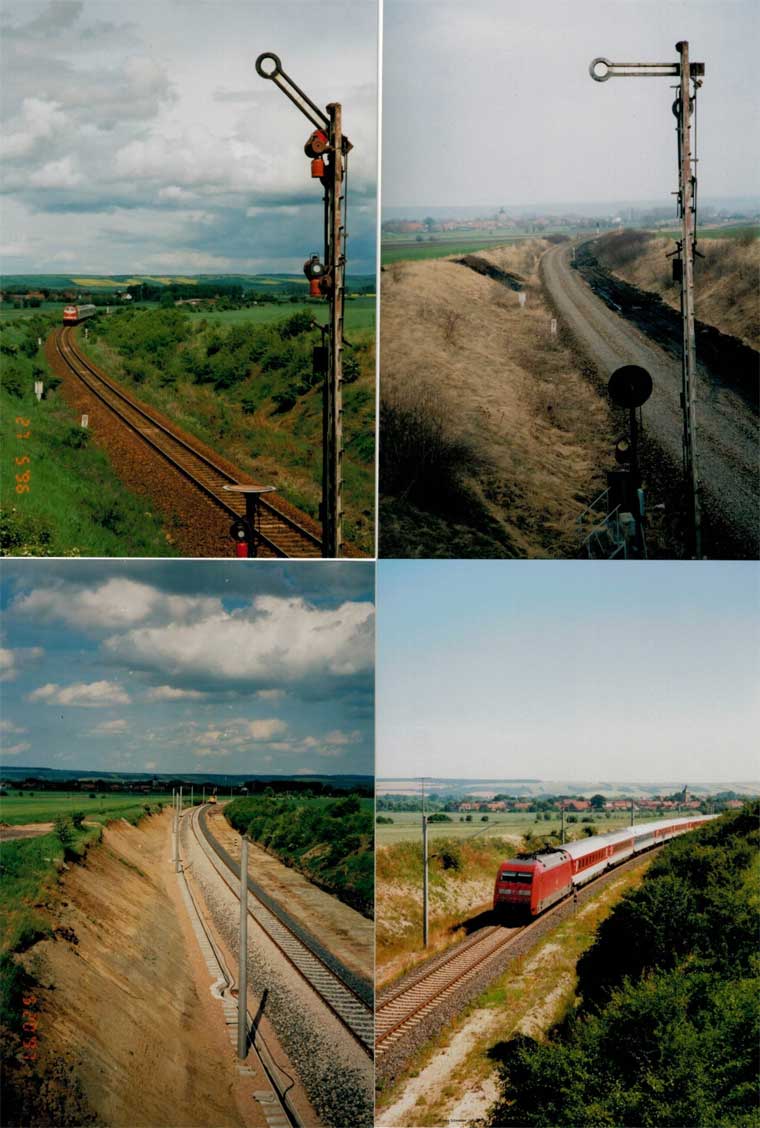

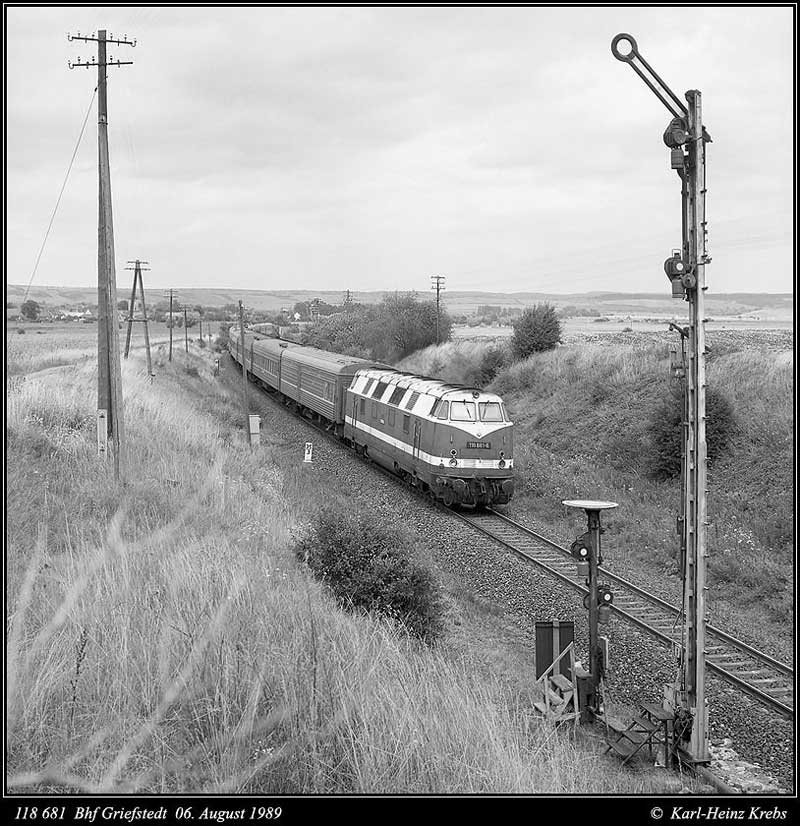

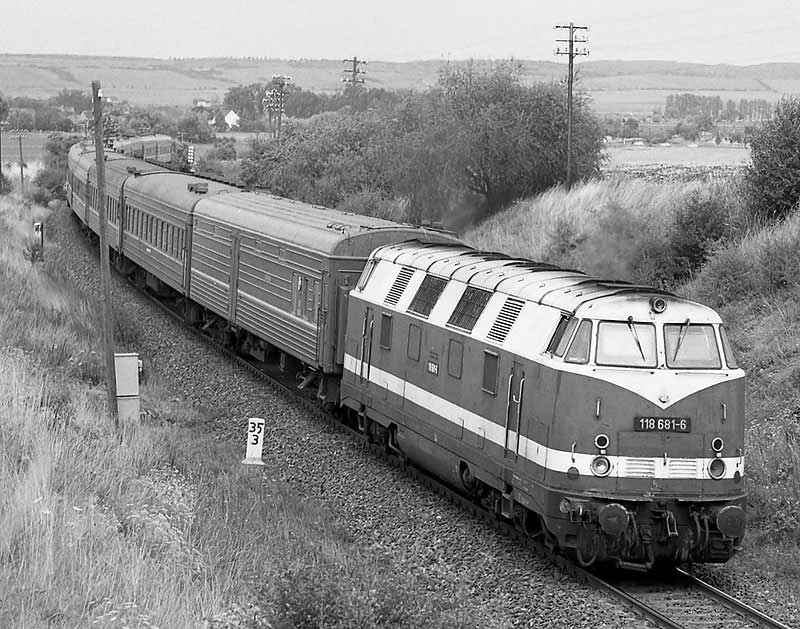

km 35,3 am Einfahrsignal des Bf Griefstedt aus Richtung Sangerhausen

118 681 mit dem regelmäßig verkehrenden "Russenzug" Erfurt-Brest und zurück

Foto: Karl-Heinz Krebs, 06.08.1989



Seitenanfang

Detailansicht

Foto: Karl-Heinz Krebs, 06.08.1989



Seitenanfang

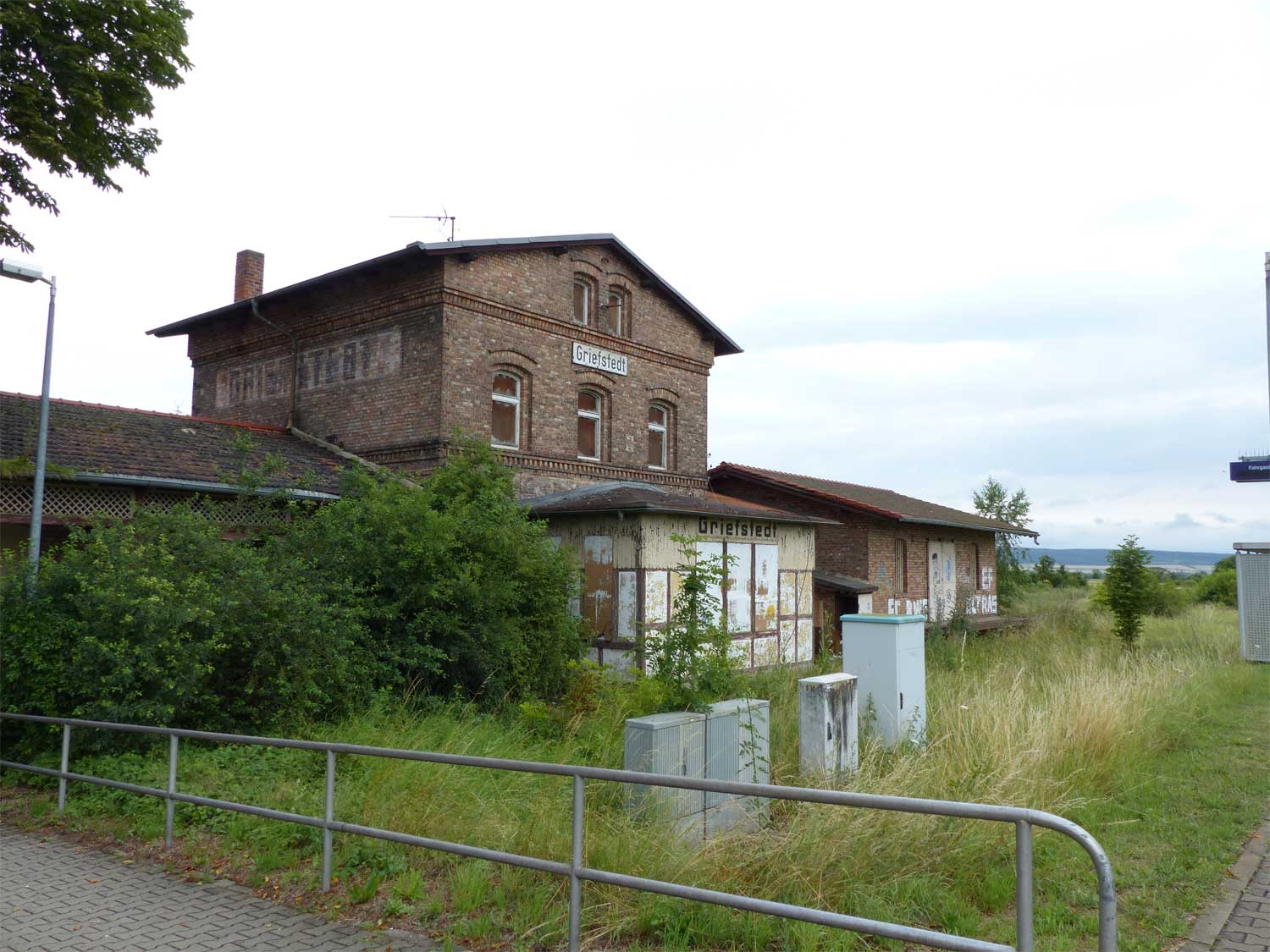

Griefstedt

30.06.2017



Seitenanfang

km 36,0; km 36,2; km 36,4 und km 36,6 + 0 m im Bereich des ehemaligen Bf Griefstedt, heute Haltepunkt

30.06.2017



Seitenanfang

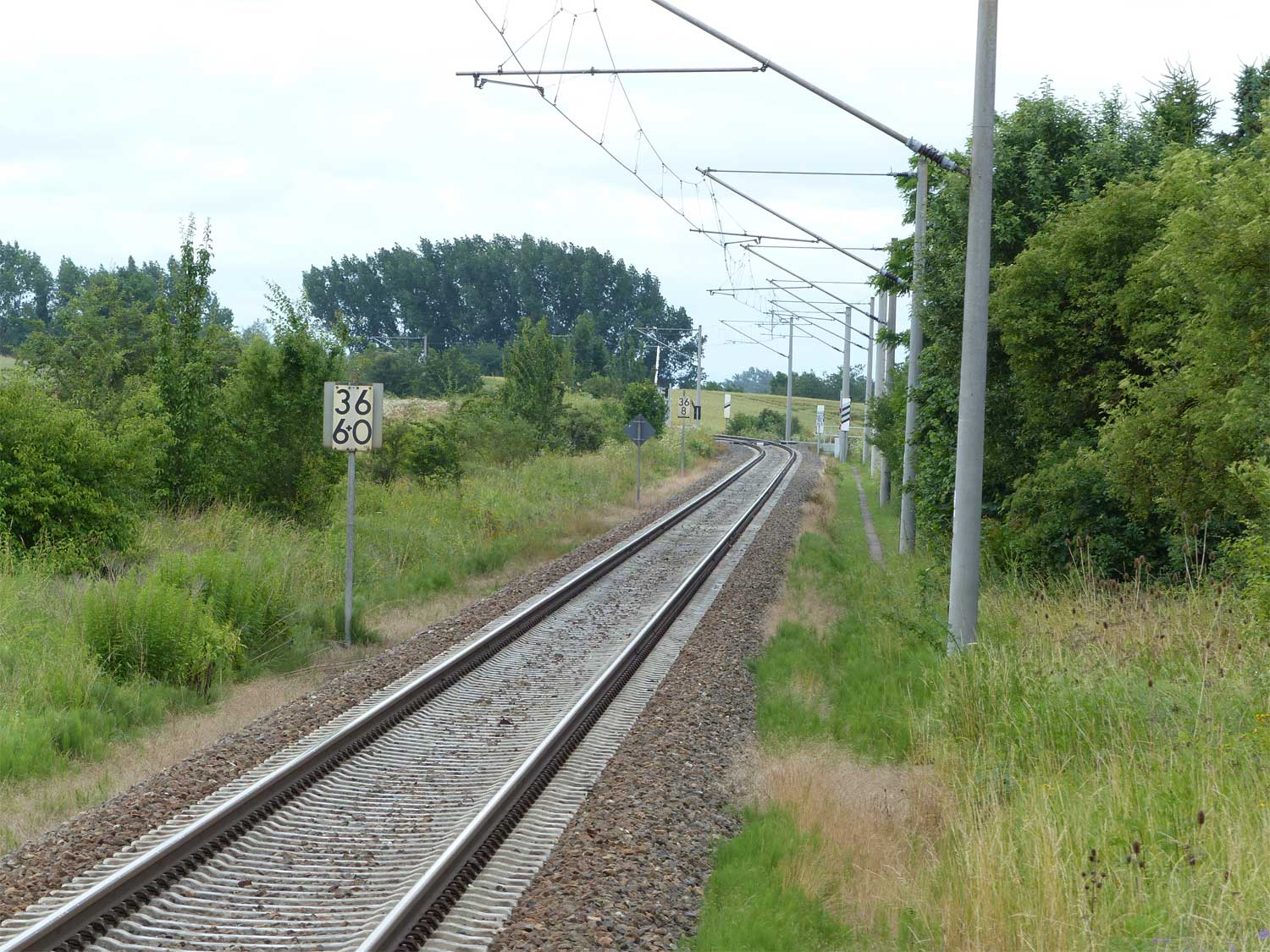

km 36,6 + 0 m und km 36,8 im Bereich Griefstedt - Blick Richtung Erfurt

30.06.2017

Seitenanfang

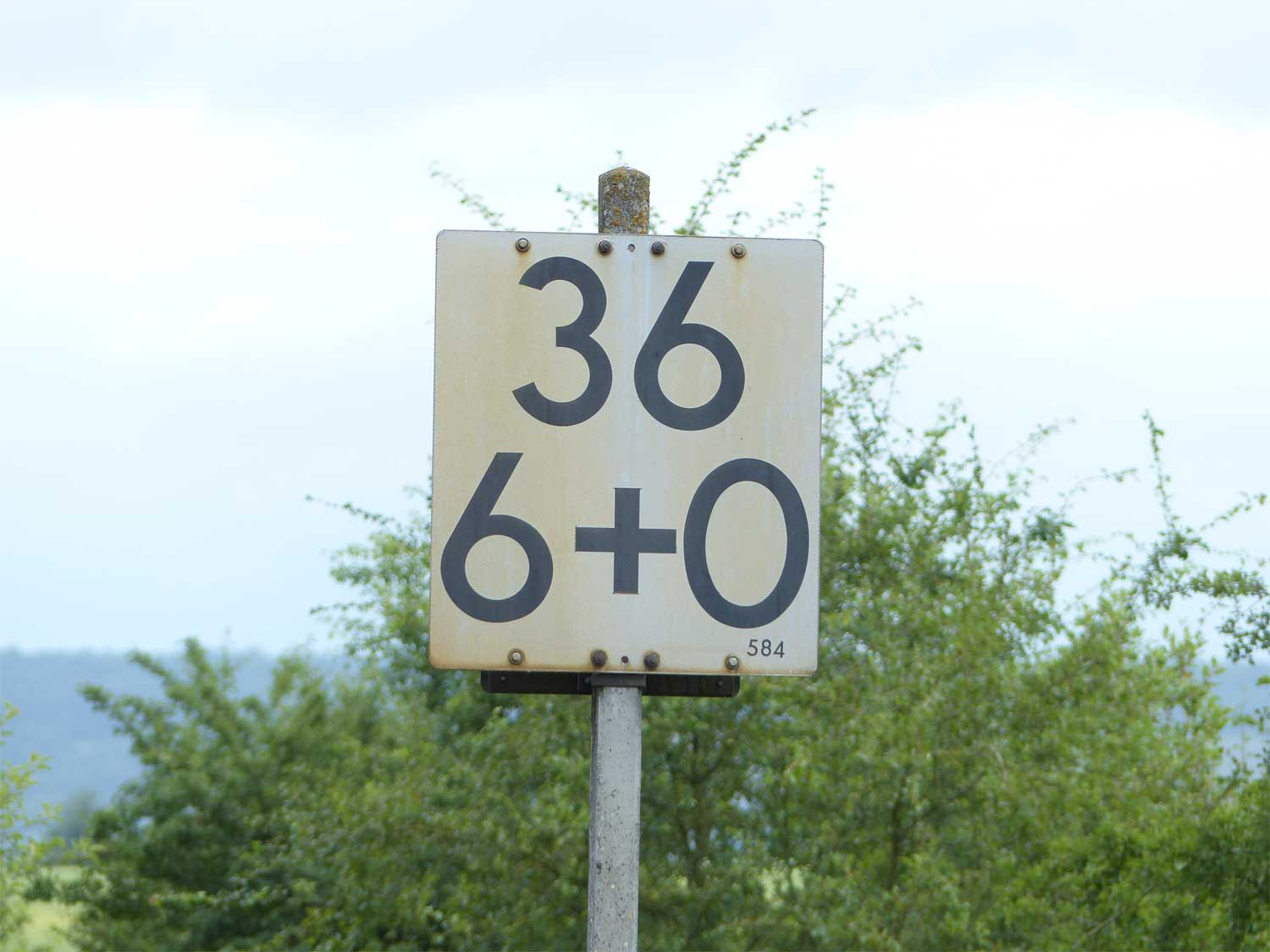

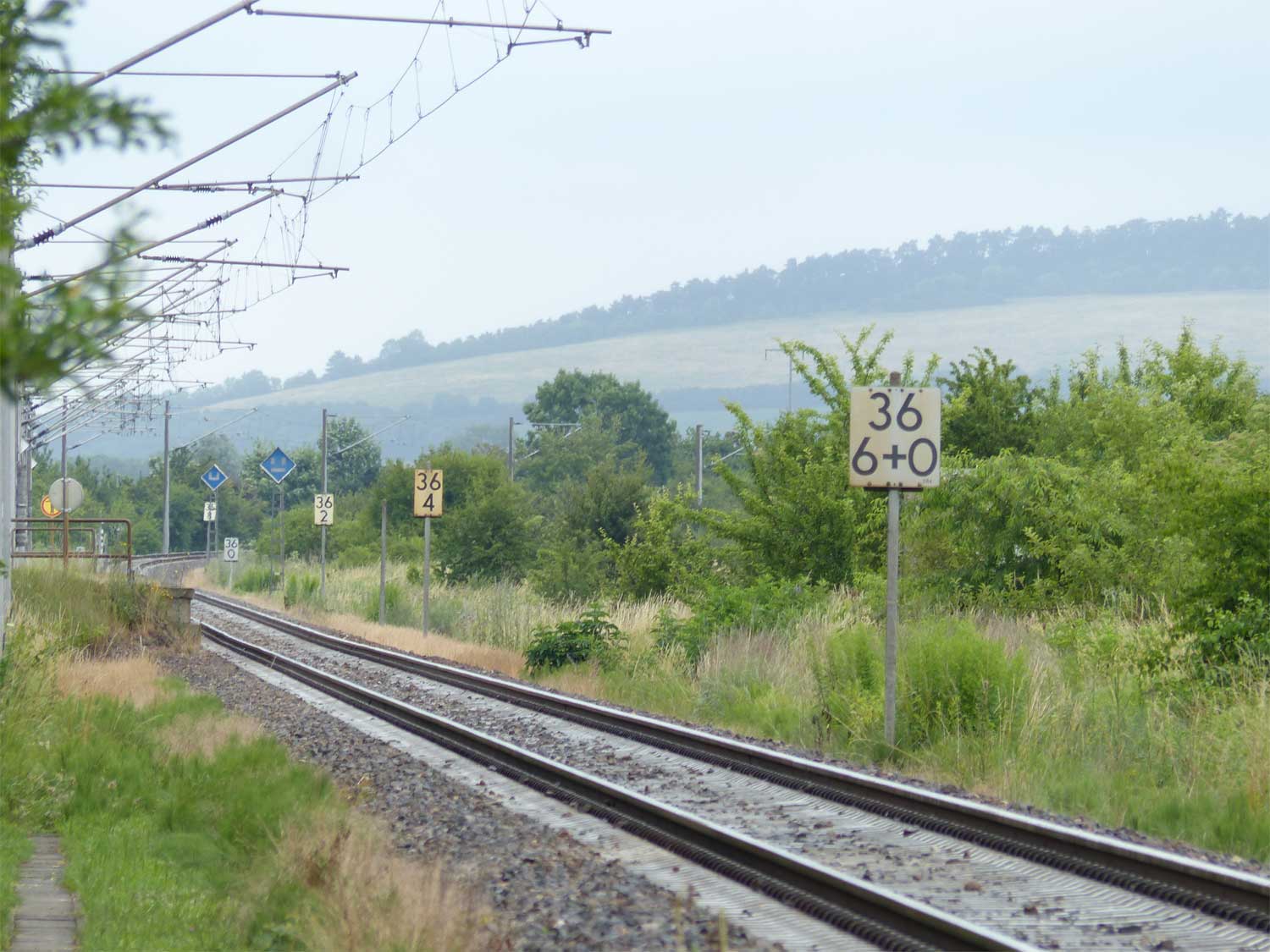

km 36,6 + 0 m im Bereich Griefstedt - Blick Richtung Sangerhausen

30.06.2017



Seitenanfang

Überlänge von 27,4 m

km 36,6 + 218,7 m = km 36,7 + 91,3 m





Seitenanfang

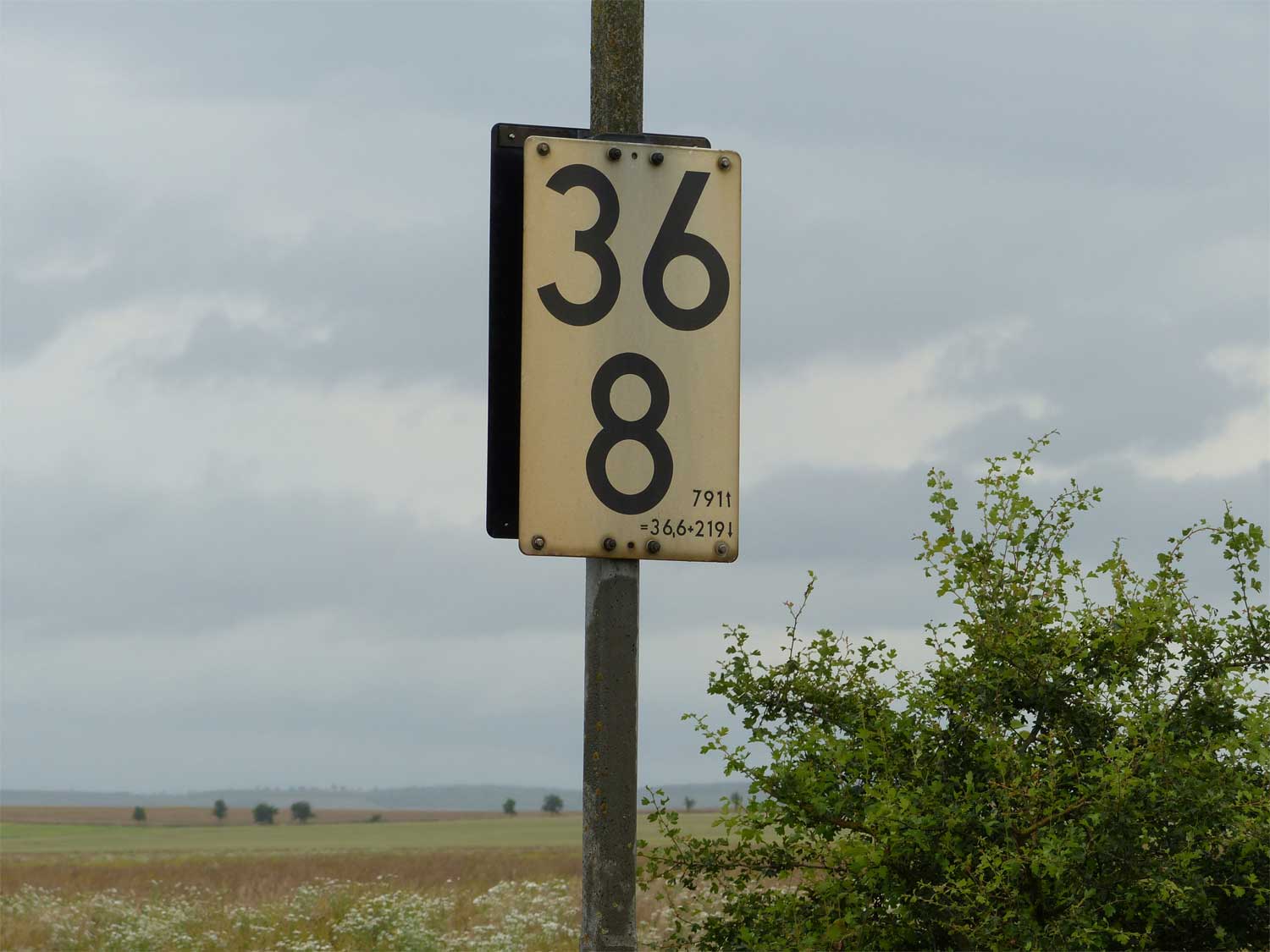

km 36,8 mit Kennzeichnung der Überlänge im Bereich Griefstedt - Blick Richtung Erfurt

30.06.2017



Seitenanfang

km 36,8 mit Kennzeichnung der Überlänge im Bereich Griefstedt - Blick Richtung Sangerhausen

30.06.2017



Seitenanfang

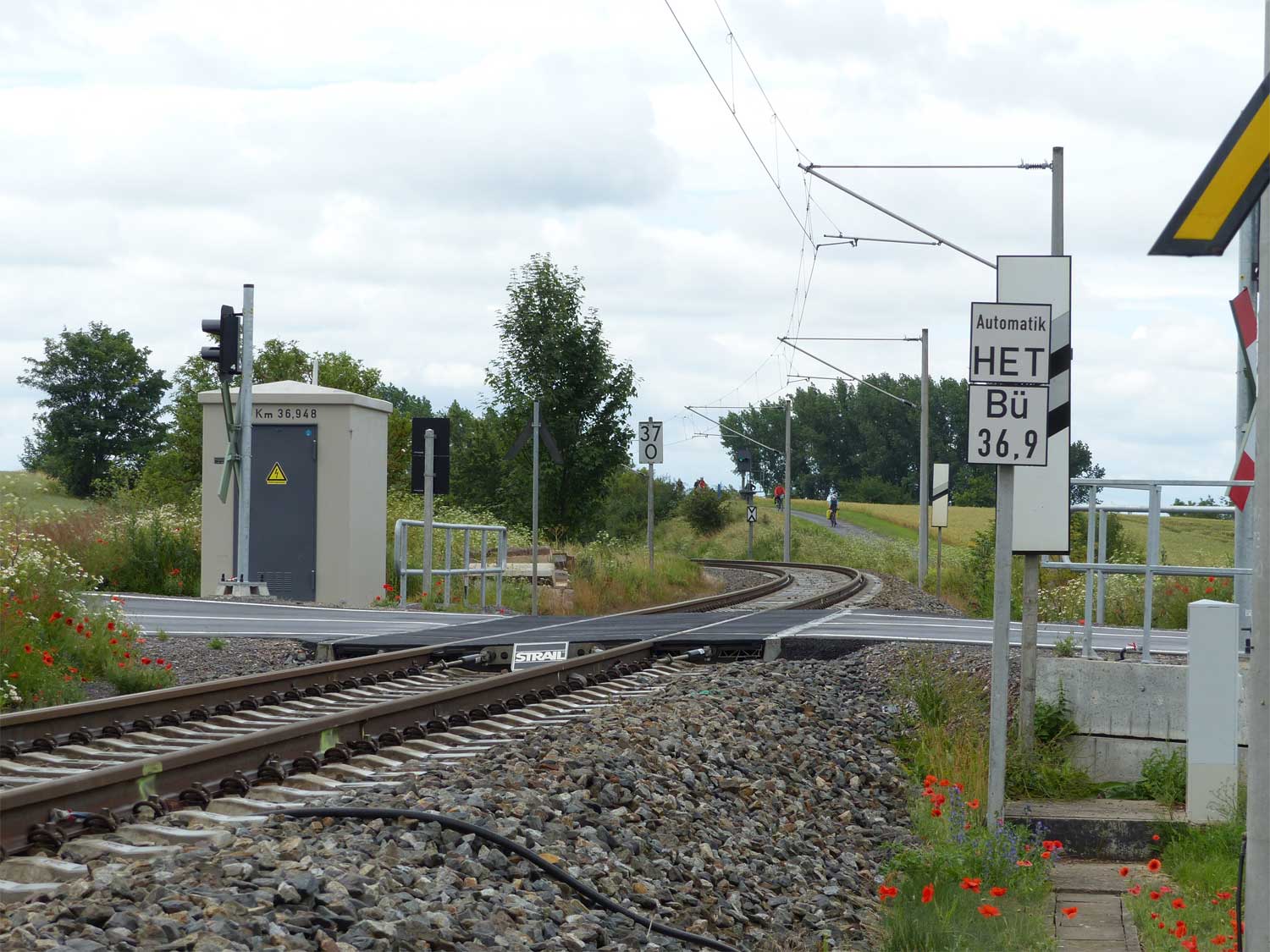

km 37,0 und BÜ km 36,948 im Bereich Griefstedt - Blick Richtung Erfurt

30.06.2017



Seitenanfang

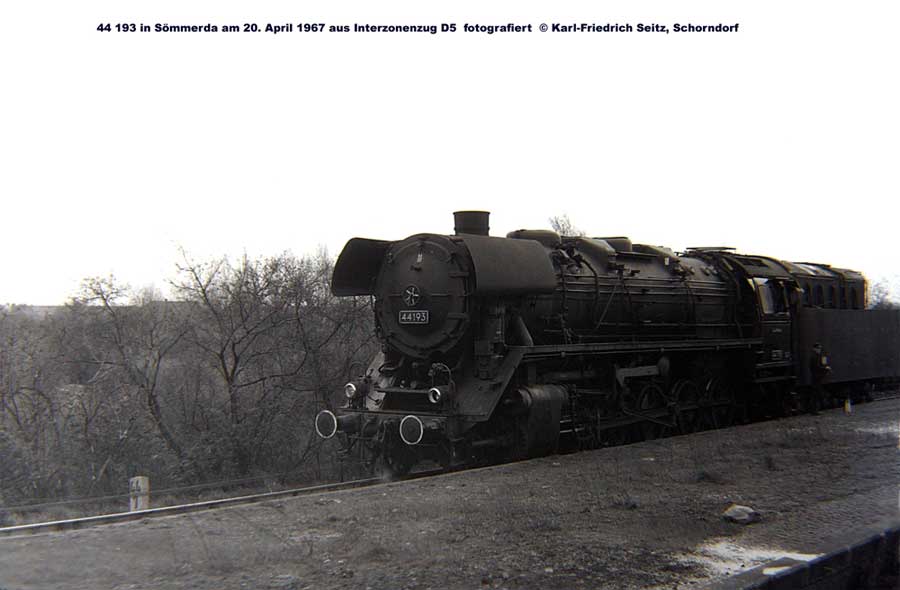

km 44,7 in Sömmerda ob Bf - 44 193

Foto: Karl-Friedrich Seitz, 20.04.1967



Seitenanfang

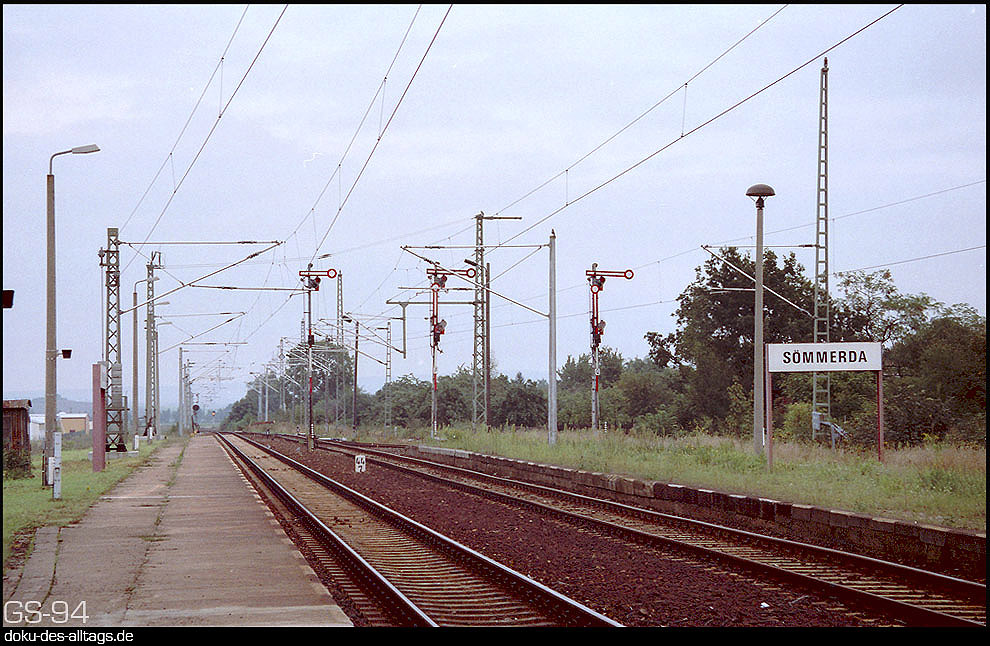

km 44,7 in Sömmerda ob Bf

Foto: Georg S., 1994



Seitenanfang

km 44,8 in Sömmerda ob Bf - noch ohne Fahrdraht - 132 271

Foto: Ingmar Weidig, 29.07.1991



Seitenanfang

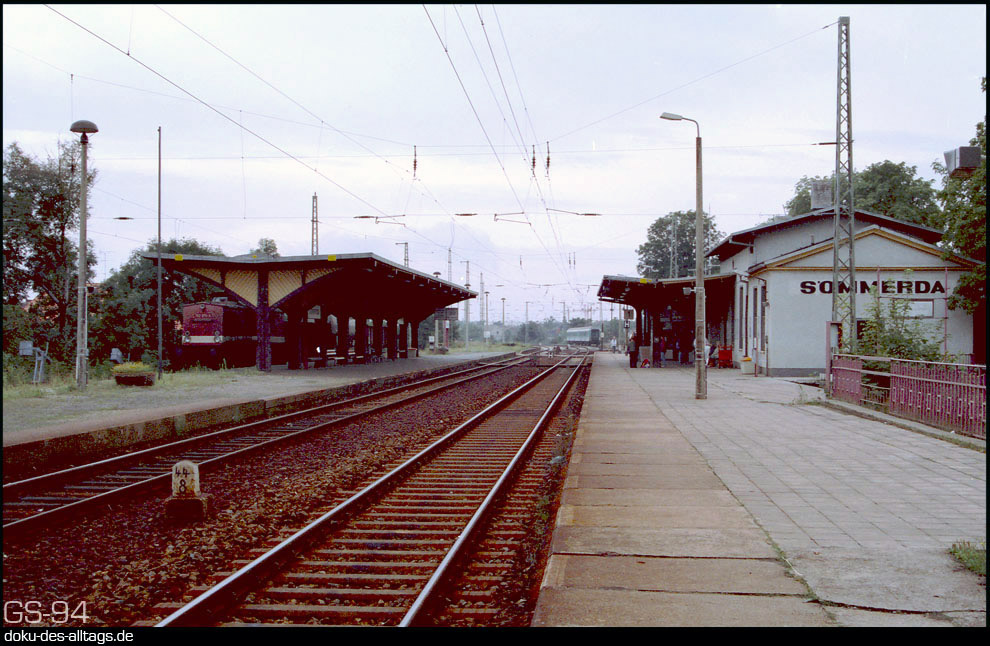

km 44,8 in Sömmerda ob Bf - mit Fahrdraht

Foto: Georg S., 1994



Seitenanfang

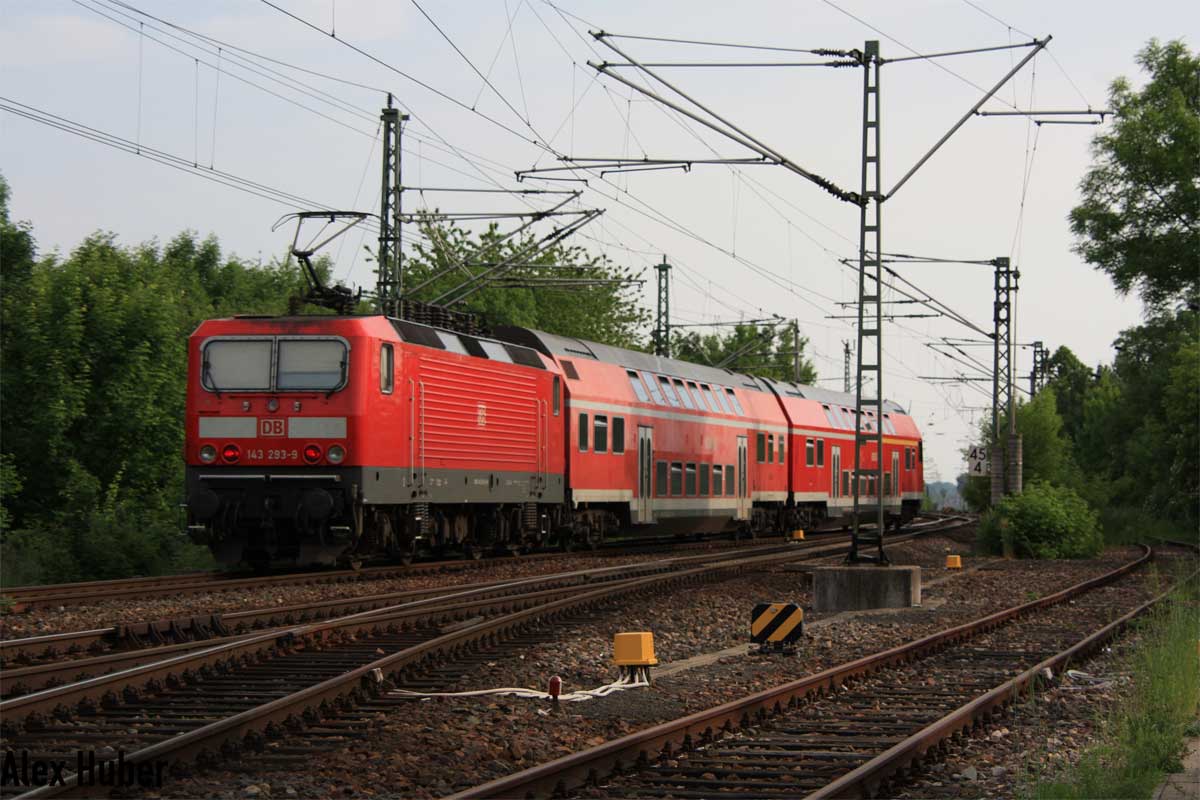

km 45,4 in Sömmerda ob Bf - 143 293

Foto: Alex Huber, 22.05.2014



Seitenanfang

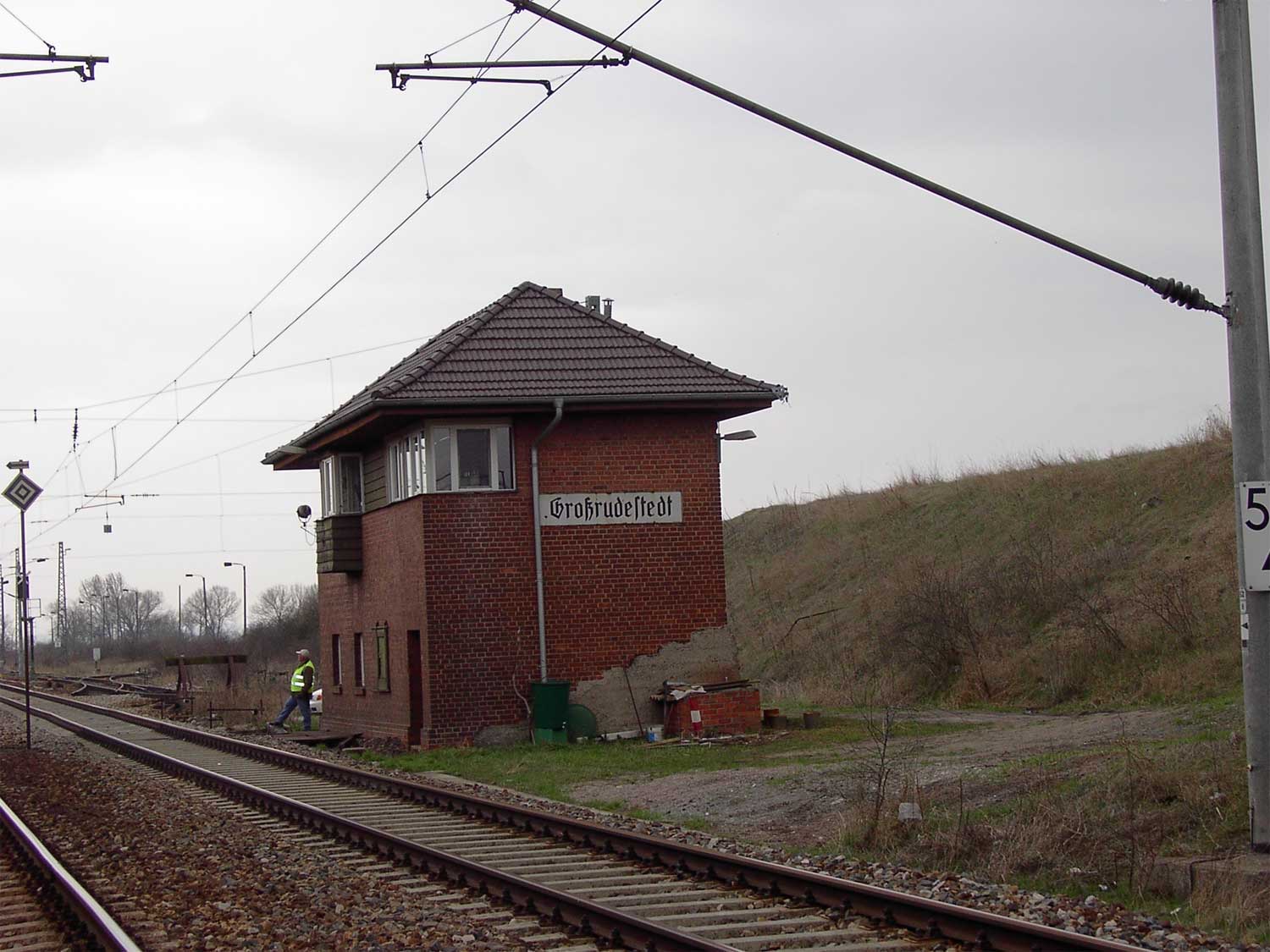

Bf Großrudestedt - km 52,4

Foto: Frank Poppe, 2004



Seitenanfang

10 Jahre später

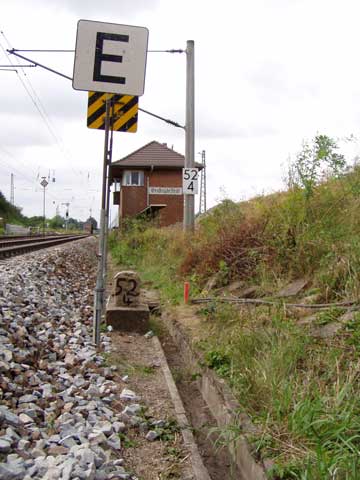

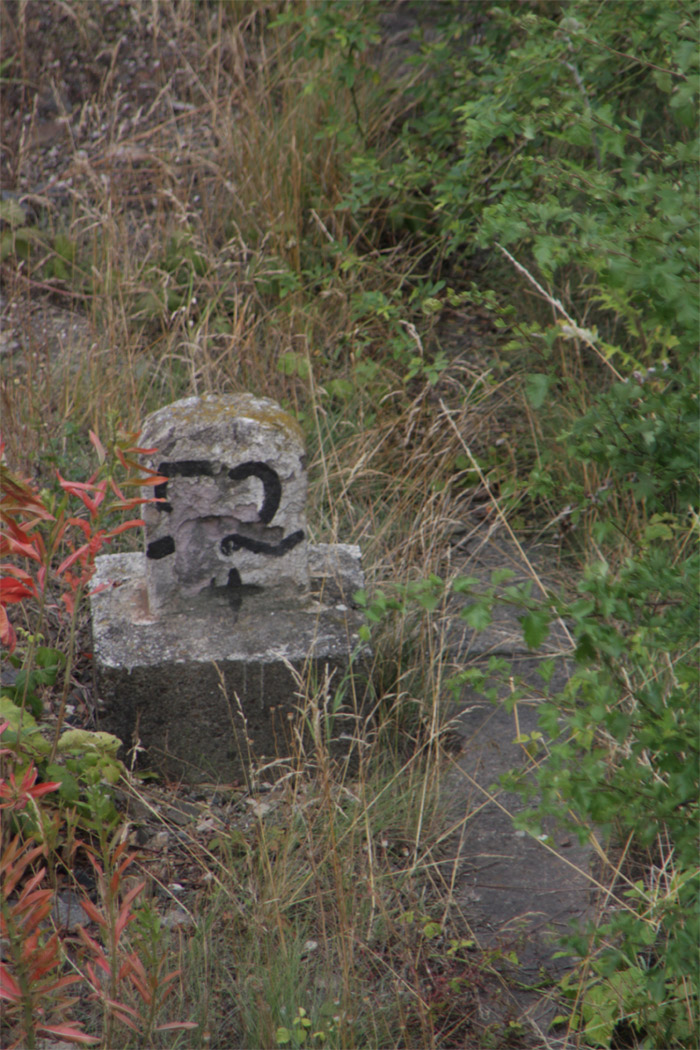

km 52,4 in Großrudestedt

Foto: Alex Huber, 12.07.2014



Seitenanfang

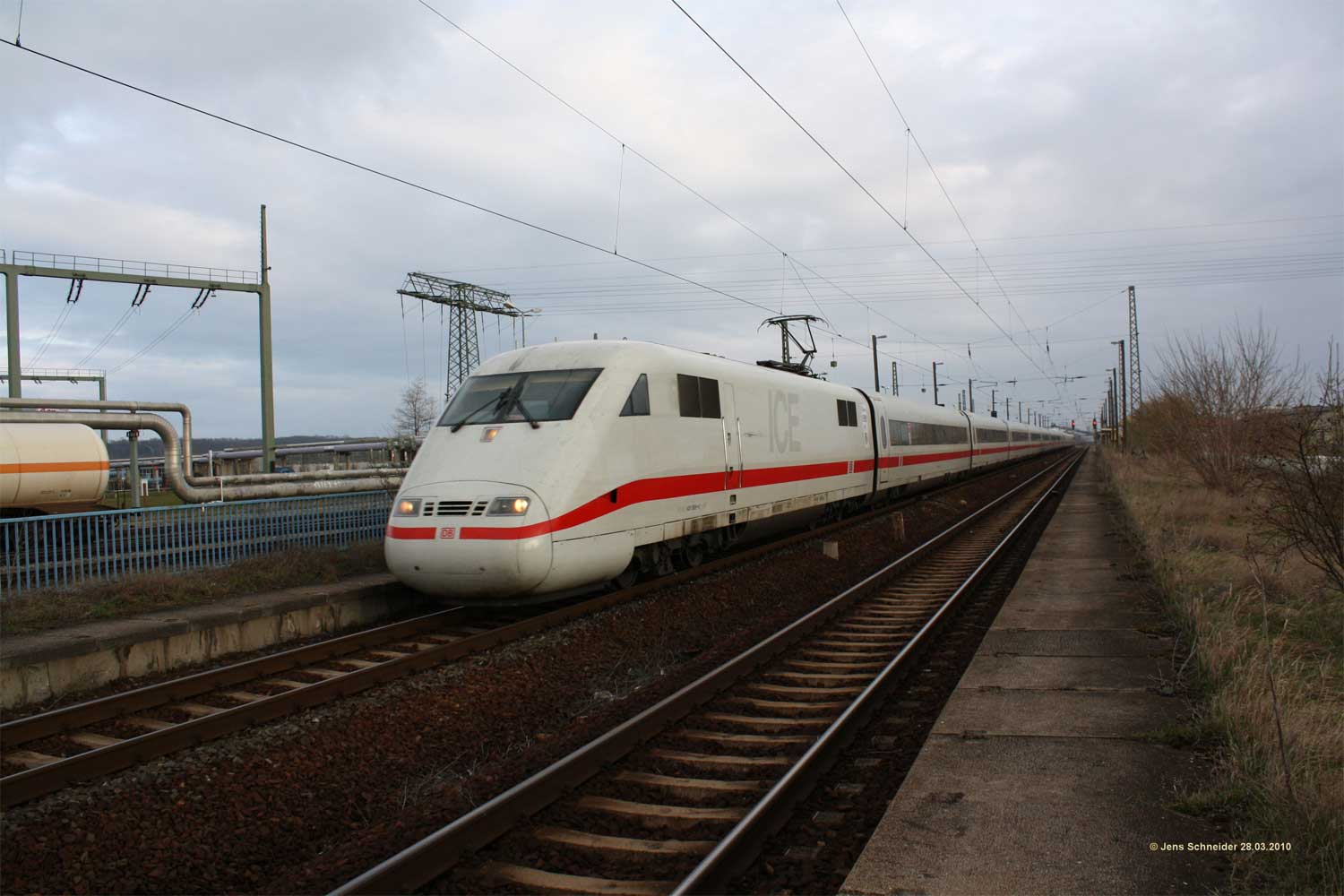

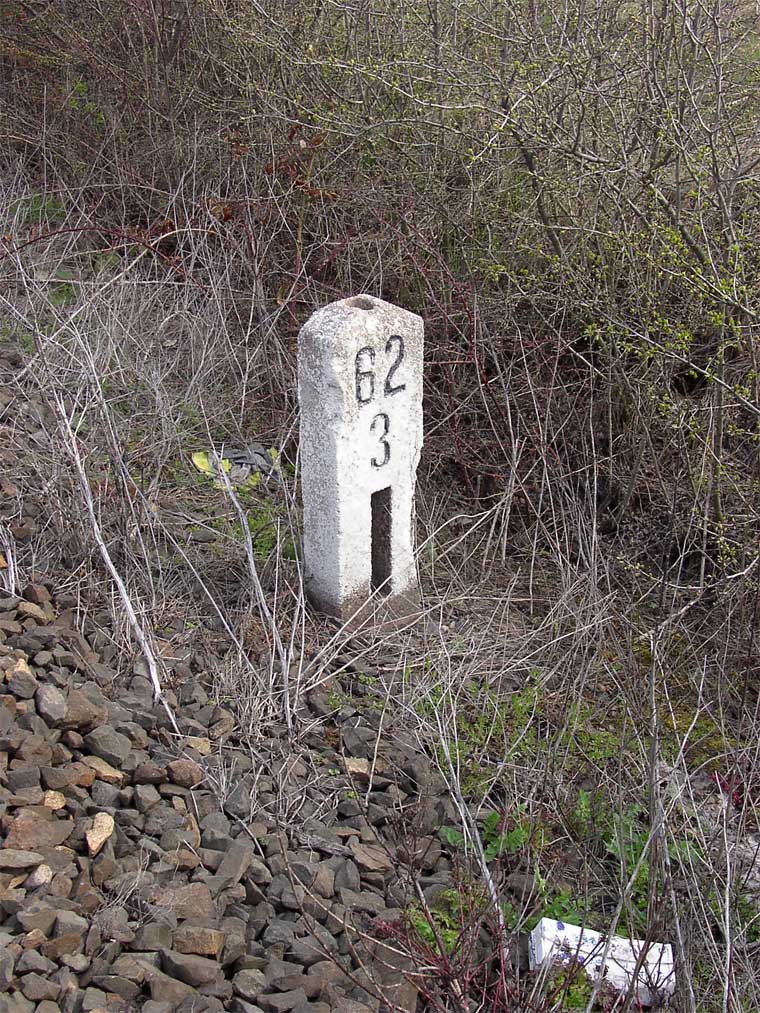

km 63,1 in Erfurt Ost

ICE 297 nach Interlaken Ost ist umgeleitet worden. Auf Grund der kleineren Fahrdrahtseitenlage in der Schweiz, hat er jeweils zwei Pantografen auf dem Triebkopf.

Foto: Jens Schneider, 28.03.2010



Seitenanfang

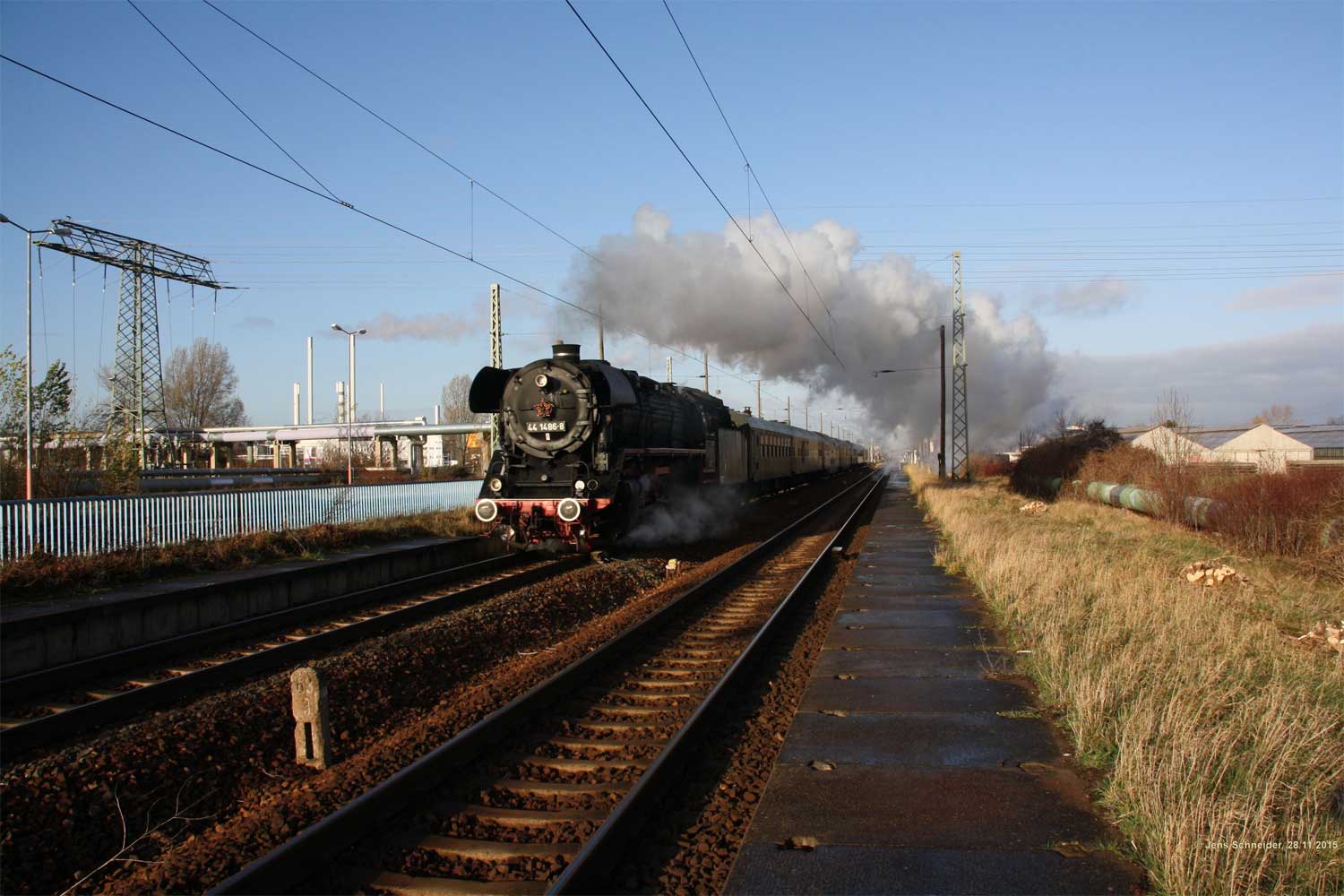

km 63,1 in Erfurt Ost - 44 1486 auf einer Sonderfahrt zum Erfurter Weihnachtsmarkt

Foto: Jens Schneider, 28.11.2015



Seitenanfang

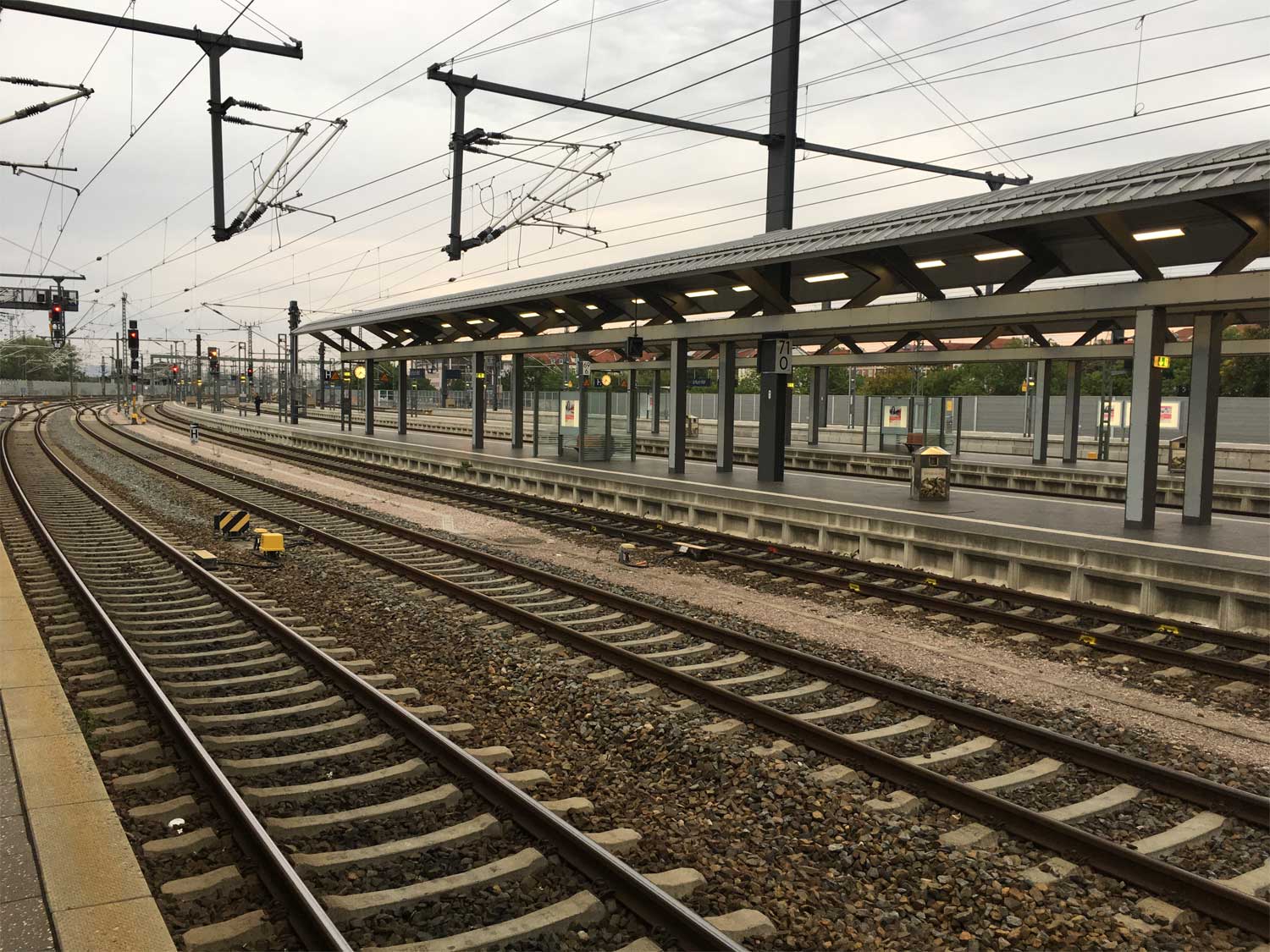

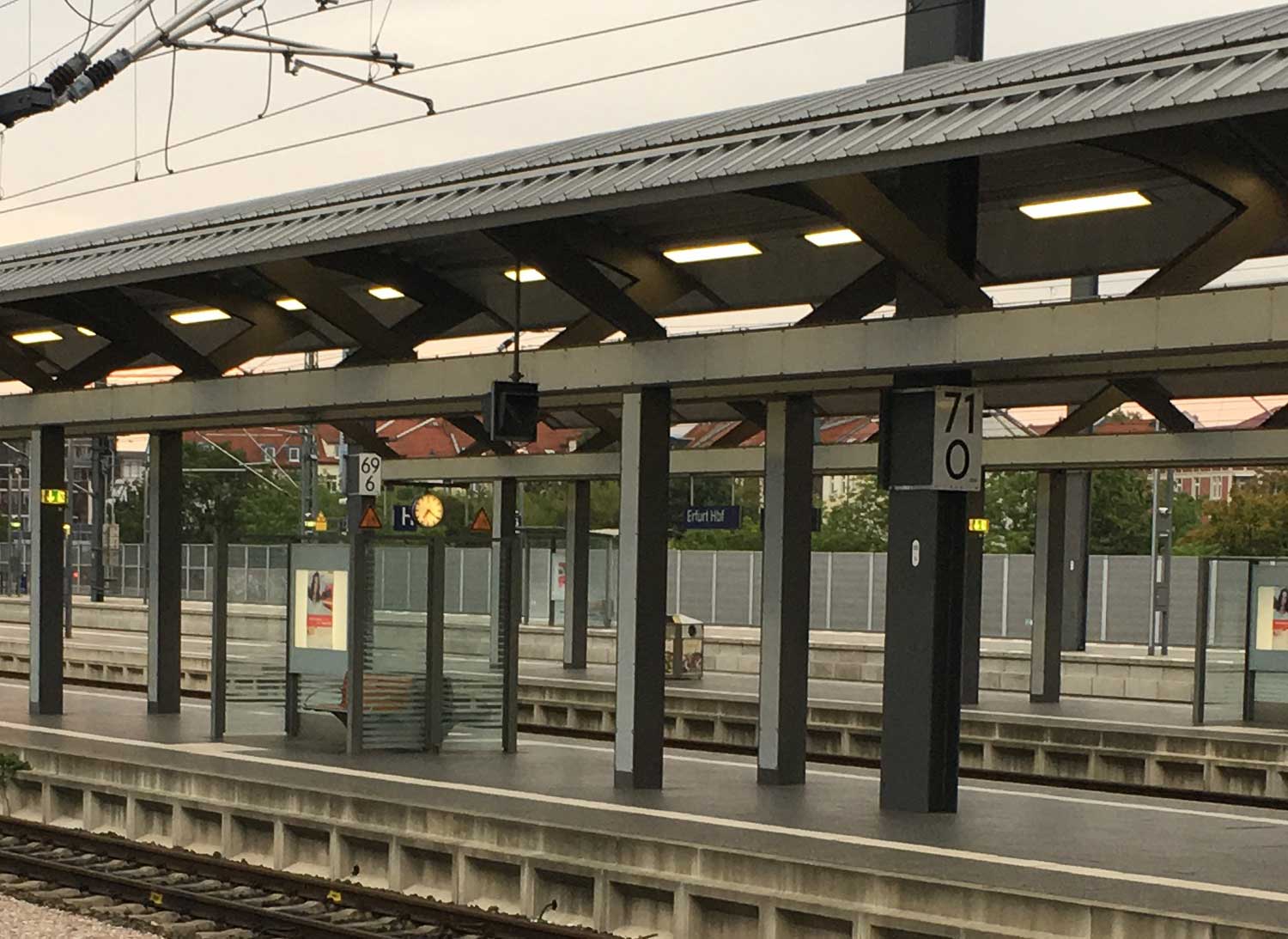

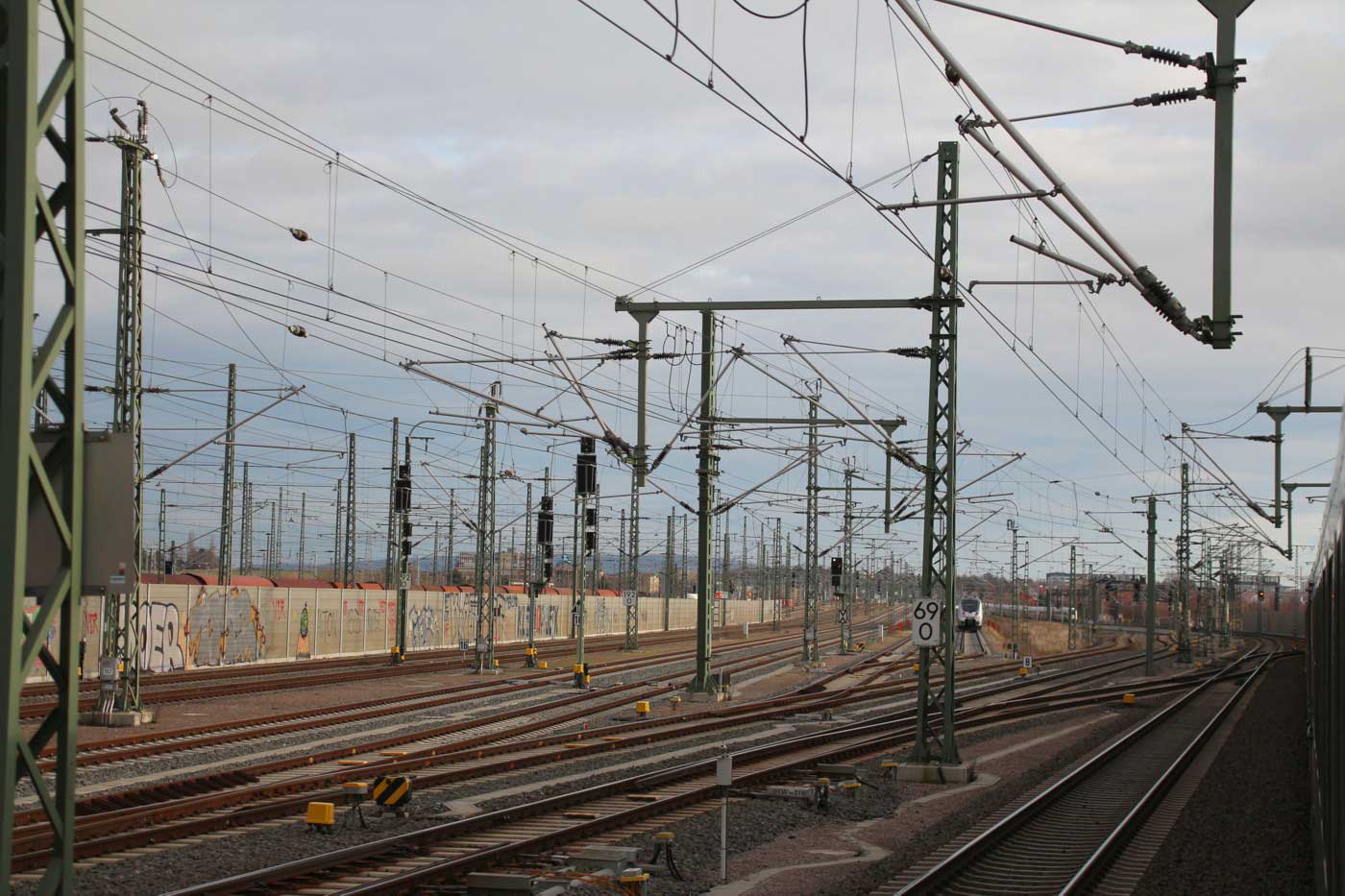

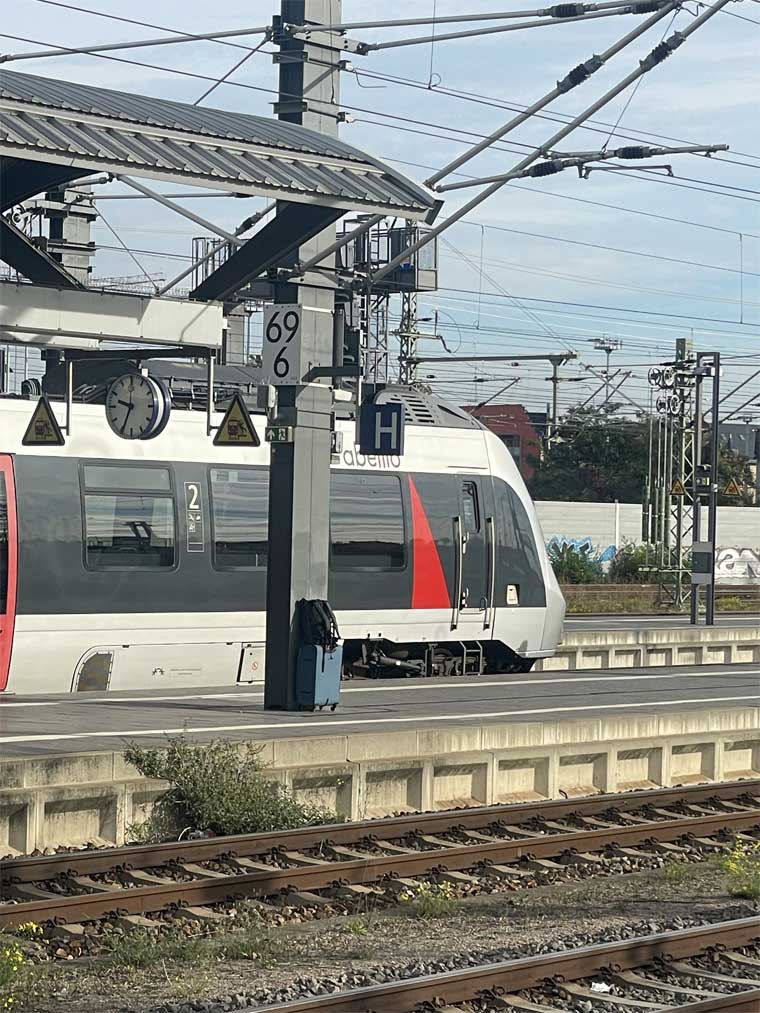

km 69,6 in Erfurt Hbf

km 71,0 gehört zur Strecke Wolkramshausen 0,0 - Sondershausen 12,03 - Erfurt Nord 65,25 - Abzw Erfurt Dieselstraße 66,74 - Erfurt Hbf 71,07 [Streckenende (nicht Mitte EG)] (6302)

08.09.2017



Seitenanfang

km 69,6 in Erfurt Hbf

km 71,0 gehört zur Strecke Wolkramshausen 0,0 - Sondershausen 12,03 - Erfurt Nord 65,25 - Abzw Erfurt Dieselstraße 66,74 - Erfurt Hbf 71,07 [Streckenende (nicht Mitte EG)] (6302)

08.09.2017
