(Nürnberg) - Ebensfeld - Erfurt Hbf - (Halle/Leipzig)

Neubaustrecke



Kilometrierungsanfang Ebensfeld EG     0,00
Kilometrierungsende Erfurt Hbf EG 106,861



     Eröffnung: ??





Bahnhof/Haltepunkt/Blockstelle

  km

km nach
Schweers/Wall

Länge


(Nürnberg)         0,0
Ebensfeld     0,00     km 20,512 der Strecke Bamberg -Hof
      2,756     Brückenanfang
Mainbrücke Wiesen     219
      2,975     Brückenende
      4,010     Brückenanfang
Flutmuldenbrücke Wiesen     88
      4,098     Brückenende
      4,246     Tunnelanfang
Tunnel Eierberge     3756
      8,002     Tunnelende
      8,625     Brückenanfang
Stadelbachbrücke     90
      8,742     Brückenende
      9,574     Tunnelanfang
Tunnel Kulch     1331
    10,905     Tunnelende
    12,198     Tunnelanfang
Tunnel Lichtenholz     931
    13,129     Tunnelende
    14,250     Brückenanfang
Mühlenbachbrücke Untersiemau     175
    14,425     Brückenende
    15,144     Brückenanfang
Talbrücke Weißenbrunn a.Forst     614
    15,758     Brückenende
Üst/Abzw. Weißenbrunn a. Forst   16,258     Anbindung Coburg Süd
    16,636     km 0,000 der Verbindungskurve nach Coburg
In der Verbindungskurve nach Coburg befindet sich der Tunnel Füllbach mit einer Länge von 1113 m
    17,182     Tunnelanfang
Tunnel Höhnberg     824
    18,006     Tunnelende
    18,065     Brückenanfang
Füllbachtalbrücke     1012
    19,077     Brückenende
    19,520     Tunnelanfang
Tunnel Rennberg     1072
    20,592     Tunnelende
    21,140     Brückenanfang
Kiengrundbrücke     108
    21,248     Brückenende
    21,940     Tunnelanfang
Tunnel Feuerfelsen     1043
    22,983     Tunnelende
Überholbahnhof Rödental   23,965
    24,596     Brückenanfang
Itztalbrücke     868
    24,464     Brückenende
Üst/Abzw. Dörfles-Esbach       Anbindung Coburg Nord
In der Anbindung Coburg Nord befindet sich ein Tunnel mit einer Länge von 153 m
    28,259     Brückenanfang
Fornbachbrücke     150
    28,408     Brückenende
    28,575     Tunnelanfang
Tunnel Reitersberg     2975
    31,550     Tunnelende
    32,390     Brückenanfang
Talbrücke Pöpelholz     306
    32,696     Brückenende


  33,062

    Brückenanfang
Talbrücke Froschgrundsee     798 Webcam an der Talbrücke Froschgrundsee


  33,860

    Brückenende


  35,820

    Tunnelanfang
Tunnel Müss     745


  36,565

    Tunnelende
    37,040     Brückenanfang
Grümpentalbrücke     1106 Webcam an der Grümpentalbrücke
    38,146     Brückenende
    38,244      Tunnelanfang
Tunnel Baumleite     1235 auch Angabe 1317 m
    39,561     Tunnelende
Überholbahnhof Theuren   40,880
    40,926     Brückenanfang
Truckenthalbrücke     429
    41,355     Brückenende
    41,637     Tunnelanfang
Tunnel Blessberg     8255 auch Angabe 8314 m
    49,951     Tunnelende
    50,016     Brückenanfang
Saubachtalbrücke     45
    50,061     Brückenende
    50,061     Tunnelanfang
Tunnel Goldberg     1148 auch Angabe 1163 m
    51,224     Tunnelende
    51,275     Brückenanfang
Grubentalbrücke     197
    51,472     Brückenende
    51,704     Brückenanfang
Dunkeltalbrücke     247
    51,951     Brückenende
    51,991     Tunnelanfang
Tunnel Rehberg     595 auch Angabe 602 m


  52,593

    Tunnelende


  52,649

    Brückenanfang
Rehtalbrücke     193


  52,842

    Brückenende


  52,853

    Tunnelanfang
Tunnel Masserberg     1045 auch Angabe 1051 m
    53,904     Tunnelende
    54,034     Brückenanfang
Massertalbrücke     429
    54,463     Brückenende
Überleitstelle Massetal   54,685
    54,904     Tunnelanfang
Tunnel Fleckberg     1465 auch Angabe 1490 m
    56,394     Tunnelende
    56,463     Brückenanfang
Oelzetalbrücke     356
    56,819     Brückenende
    57,006     Tunnelanfang
Tunnel Silberberg     7315 auch Angabe 7391 m
    64,397     Tunnelende
    64,460     Brückenanfang
Wohlrosetalbrücke     150
    64,610     Brückenende
    64,635     Tunnelanfang
Tunnel Brandkopf     1650 auch Angabe 1493 m
    66,128     Tunnelende
    66,330     Brückenanfang
Schobsetalbrücke     90
    66,420     Brückenende
    66,420     Tunnelanfang
Tunnel Lohmeberg     660 auch Angabe 688 m
    67,108     Tunnelende
    67,624     Tunnelanfang
Tunnel Tragberg     500
    68,124     Tunnelende
    68,330     Brückenanfang
Ilmtalbrücke     1681
    70,010     Brückenende
Überholbahnhof Ilmenau   71,000
    72,300     Brückenanfang
Wümbachtalbrücke     620
    72,920     Brückenende
    74,330     Brückenanfang
Röstalbrücke     260
    74,590     Brückenende
    76,200     Brückenanfang
Humbachtalbrücke     300
    76,500     Brückenende
    78,164     Tunnelanfang
Tunnel Sandberg     1380
    79,484     Tunnelende
    79,980     Brückenanfang
Wipfratalbrücke     160
    80,140     Brückenende
Überleitstelle Behringen   81,000
    81,169     Tunnelanfang
Tunnel Behringen     470
    81,632     Tunnelende
Überholbahnhof Eischleben   92,060
    95,650     Brückenanfang
Geratalbrücke Ichtershausen     1130
    96,780     Brückenende
        Brückenanfang
Brücke über die Autobahn A4 am Erfurter Kreuz
        Brückenende
    99,065     Brückenanfang
Apfelstädttalbrücke     240
    99,305     Brückenende
  100,520     Tunnelanfang
Überleitstelle Augustaburg 100,900
Tunnel Augustaburg     1404
  101,924     Tunnelende
        Fehlerstation: 101,924 = 102,050
        Brückenanfang
Geratalbrücke Bischleben     323
        Brückenende
Erfurt Hbf 106,861   191,9

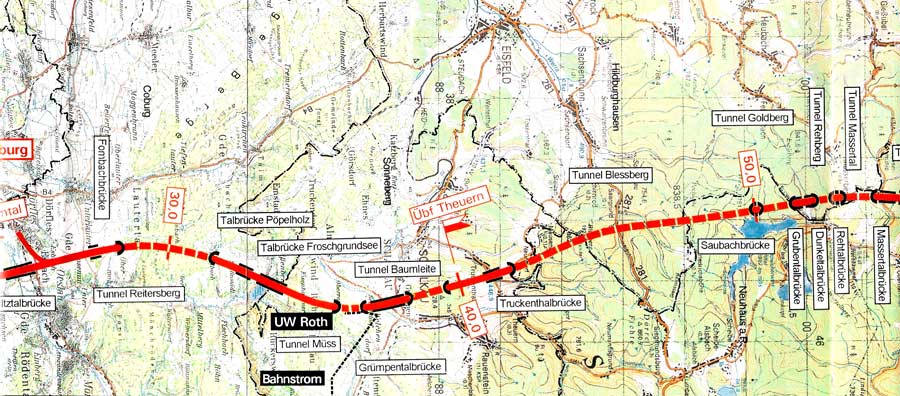

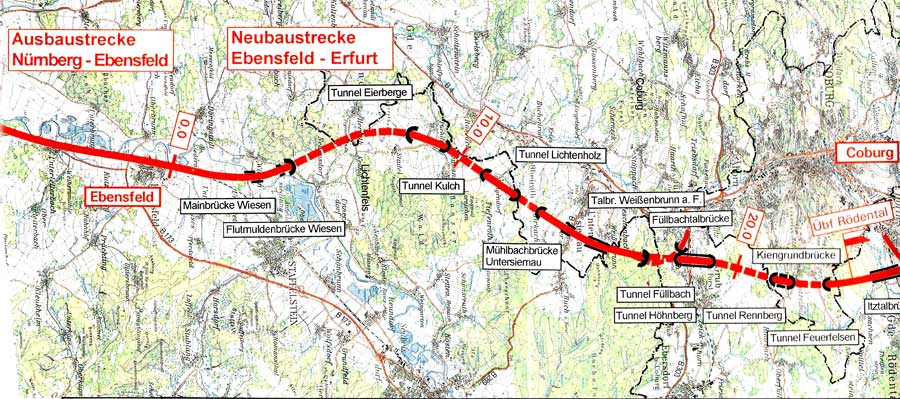

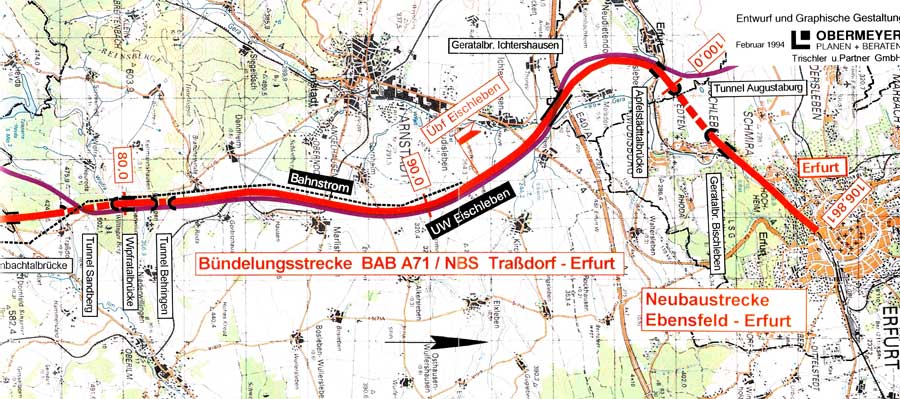

Streckenkarte

Entwurfskarte der Fa. Obermeyer









Seitenanfang







Seitenanfang

km 20,4 in Erlangen-Bruck - Blick Richtung Nürnberg

Gleise von links nach rechts:

Richtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,4

Richtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,4

Gegenrichtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,4

Gegenrichtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,4

Foto: Dietmar Levie, 24.05.2022



Seitenanfang

km 20,6 in Erlangen-Bruck - Blick Richtung Erfurt - Leipzig

Gleise von links nach rechts:

Erlangen-Bruck 0,0 - Herzogenaurach 8,85 (5916) bei km 0,0

Gegenrichtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,6

Gegenrichtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,6

Richtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,6

Richtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,6

Foto: Dietmar Levie, 24.05.2022



Seitenanfang

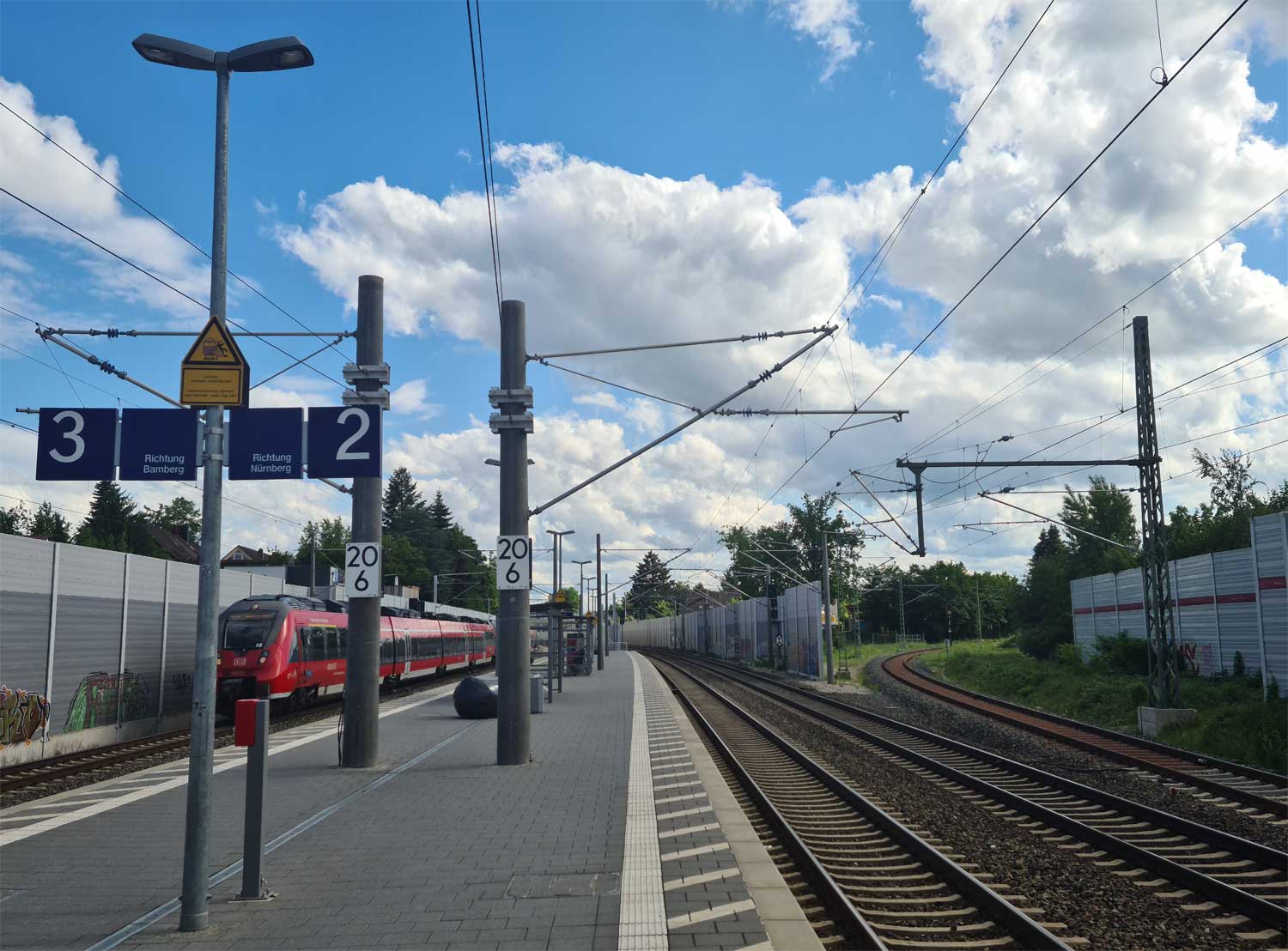

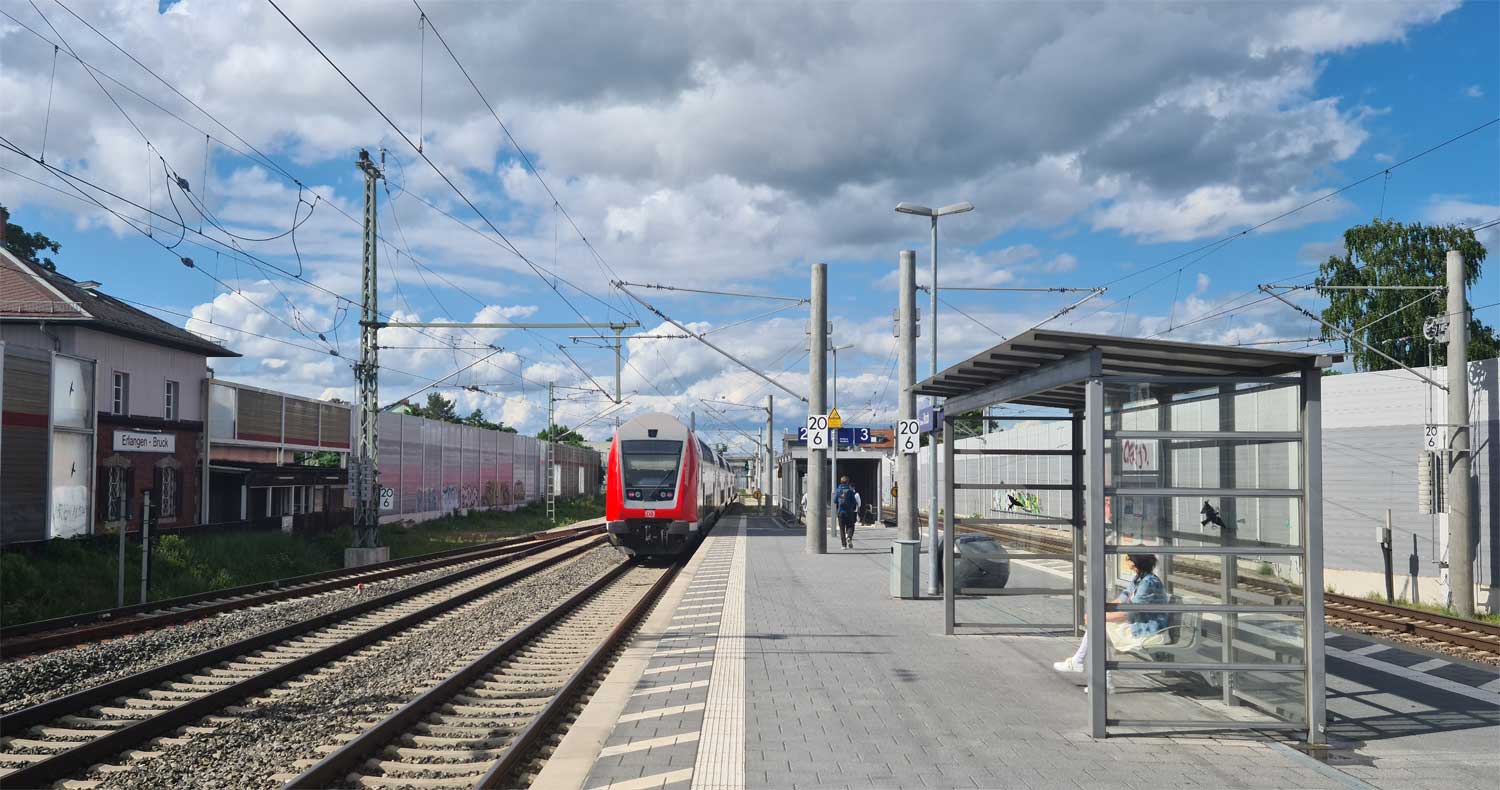

km 20,6 in Erlangen-Bruck - Blick Richtung Nürnberg

Gleise von links nach rechts:

Richtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,6

Richtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,6

Gegenrichtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,6

Gegenrichtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,6

Erlangen-Bruck 0,0 - Herzogenaurach 8,85 (5916) bei km 0,0

Foto: Dietmar Levie, 24.05.2022



Seitenanfang

km 20,6 in Erlangen-Bruck - Blick Richtung Nürnberg

Gleise von links nach rechts:

Richtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,6

Richtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,6

Gegenrichtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,6

Gegenrichtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,6

Erlangen-Bruck 0,0 - Herzogenaurach 8,85 (5916) bei km 0,0

Foto: Dietmar Levie, 24.05.2022



Seitenanfang

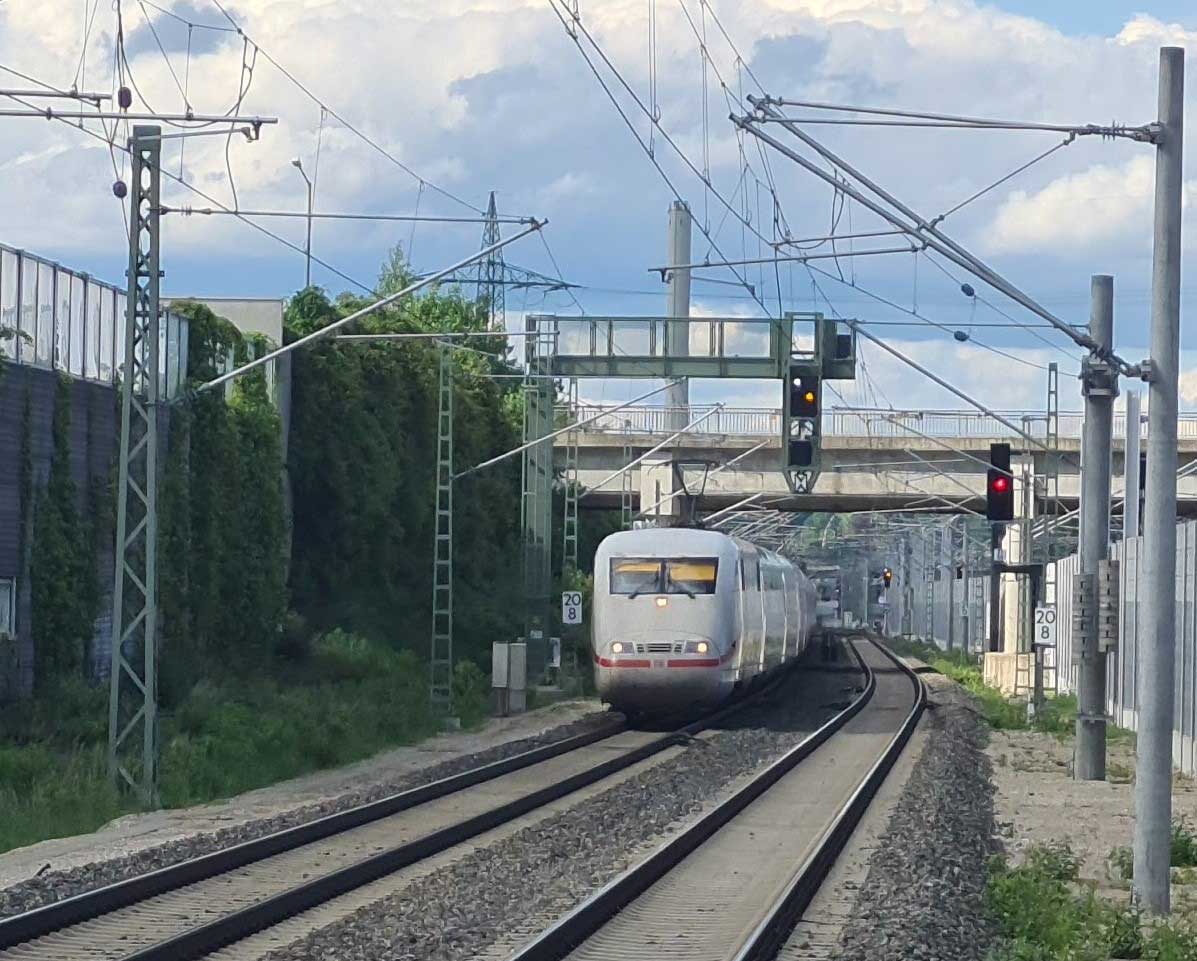

km 20,8 in Erlangen-Bruck - Blick Richtung Erfurt - Leipzig

Gleise von links nach rechts:

Gegenrichtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,8

Gegenrichtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,8

Richtungsgleis der Strecke Nürnberg Hbf - Bamberg (5900) mit km 20,8 (hinter der Schallschutzwand)

Richtungsgleis der NBS Nürnberg Hbf - Erfurt Hbf - Leipzig Hbf (5919) mit km 20,8 (hinter der Schallschutzwand)

Foto: Dietmar Levie, 24.05.2022



Seitenanfang

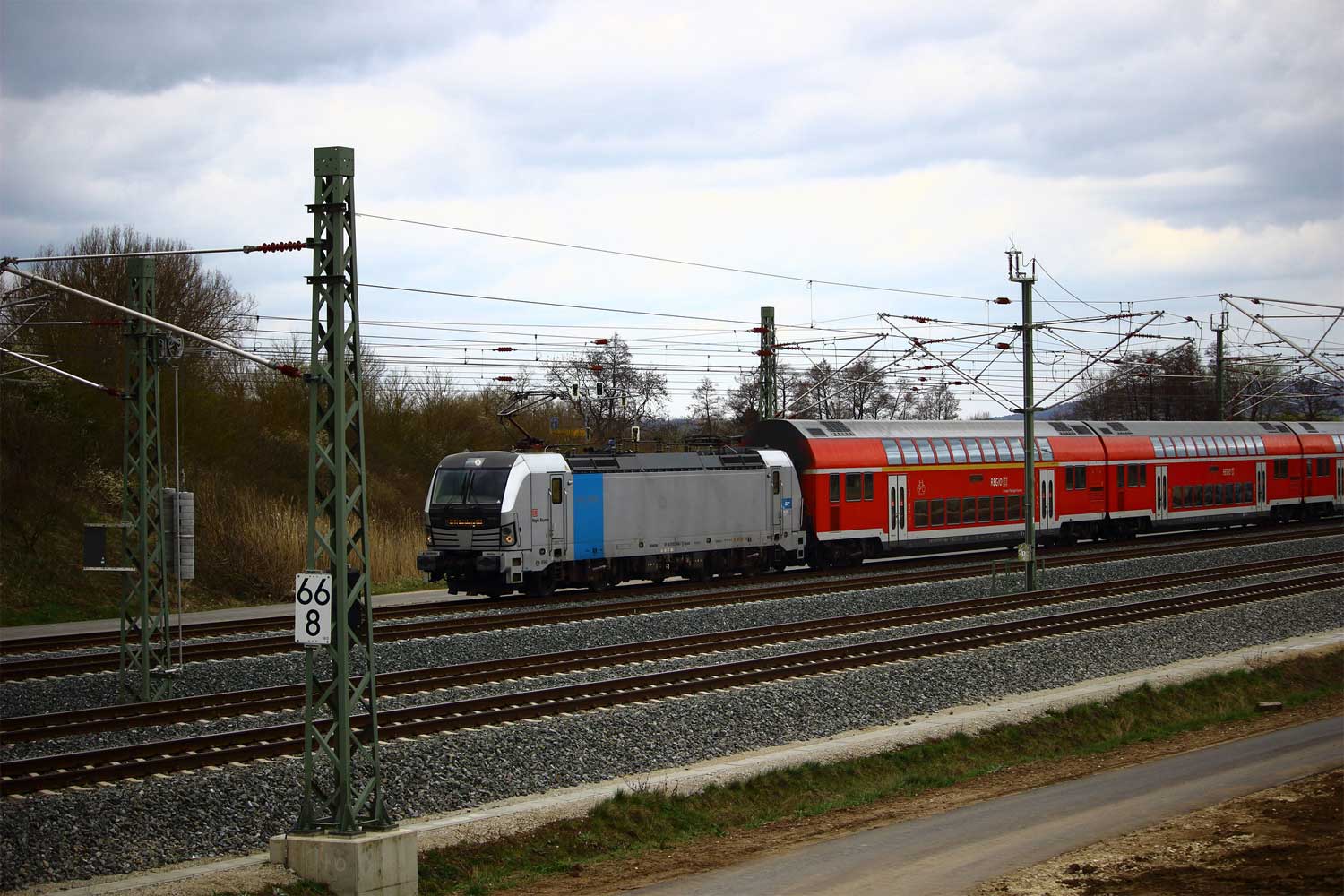

km 66,8 (Außengleise) zwischen Hallstadt und Breitengüßbach

193 806 mit bRE 19

Mittig die Strecke Bamberg - Hof

Foto: Marco von Cyrson, 06.04.2022



Seitenanfang

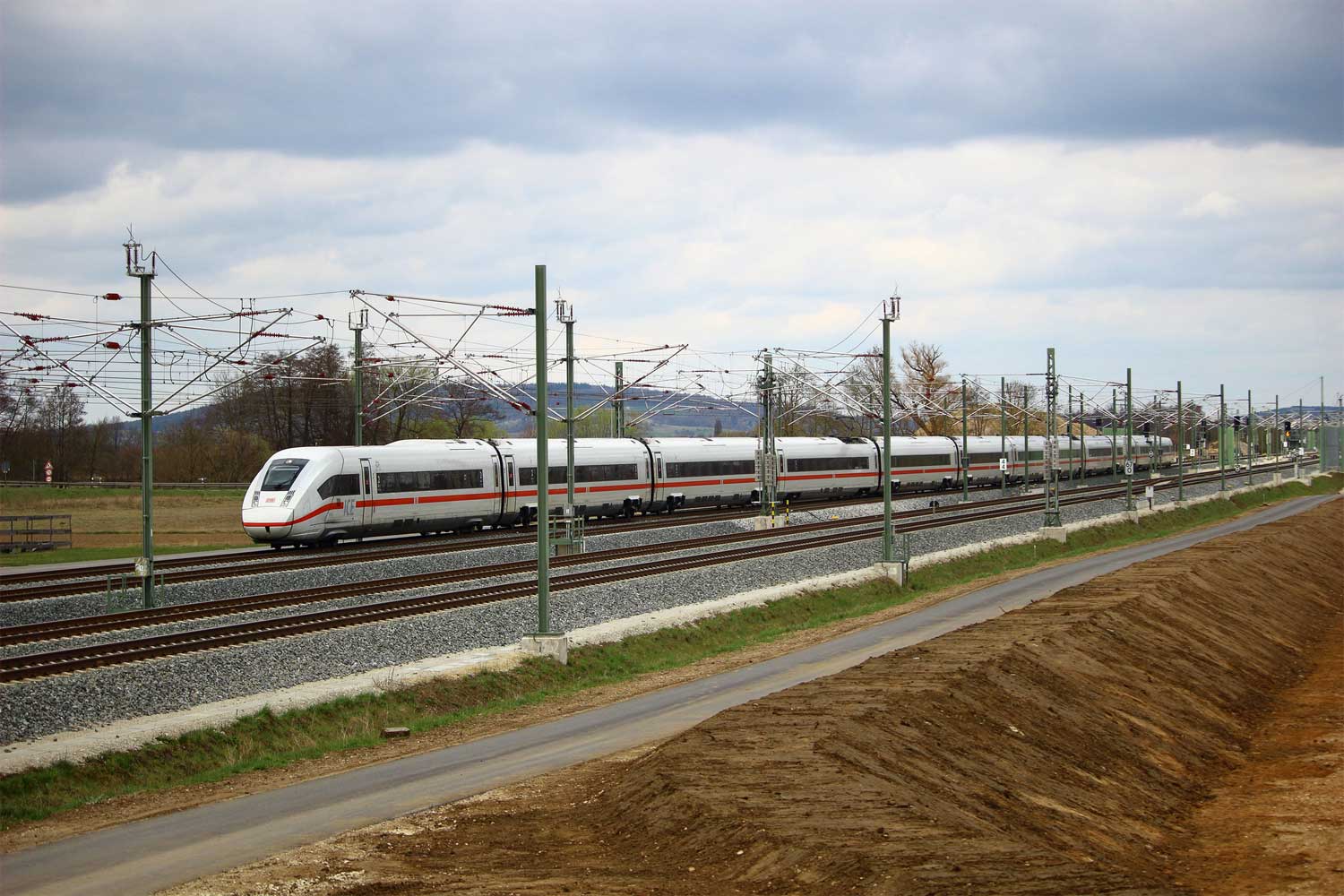

km 67,0 (Außengleise) zwischen Hallstadt und Breitengüßbach

ICE 4 Tz 9046 ICE 509

Mittig die Strecke Bamberg - Hof mit km 4,4

Foto: Marco von Cyrson, 06.04.2022



Seitenanfang

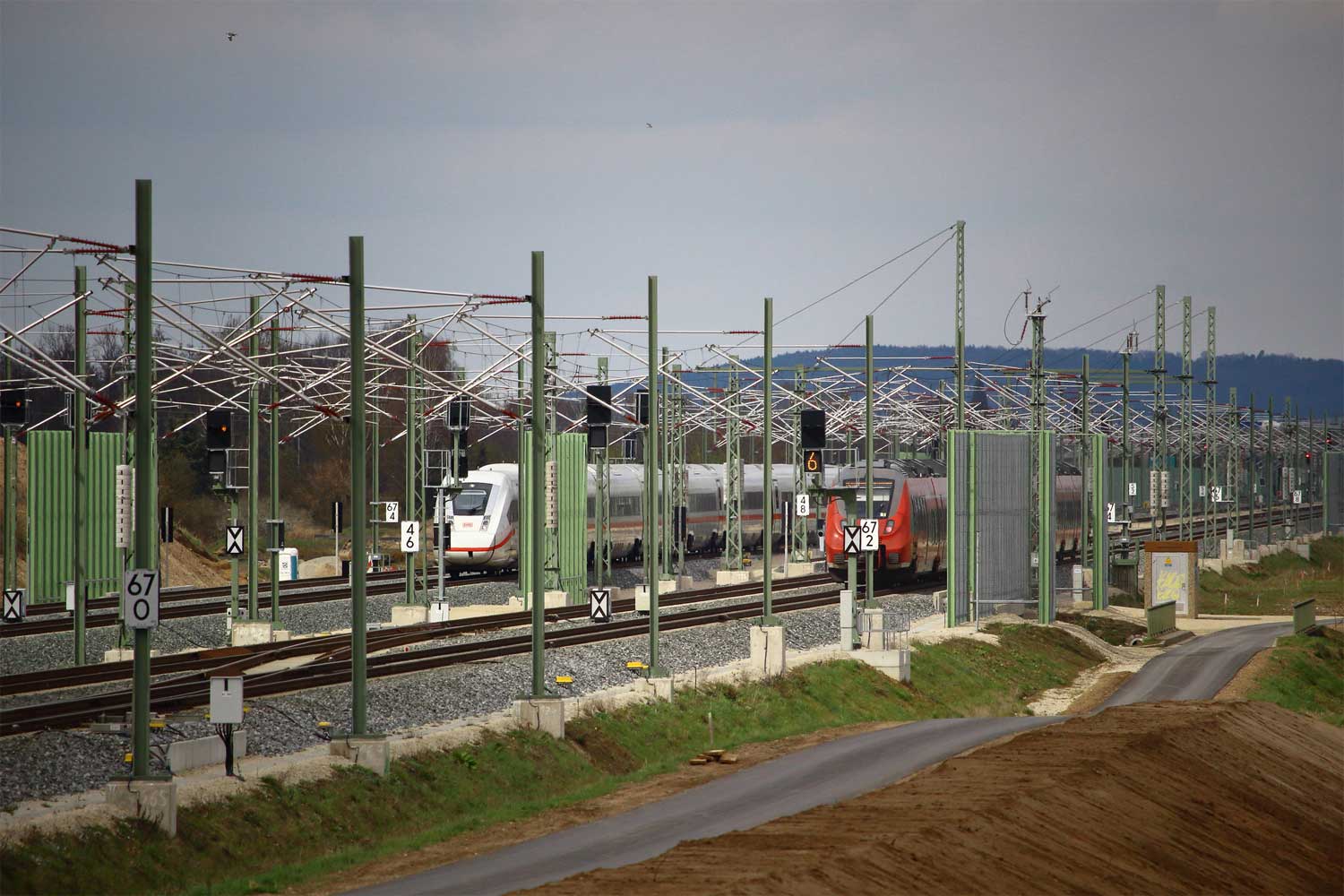

km 67,0; km 67,2 und km 67,4 (Außengleise) zwischen Hallstadt und Breitengüßbach

ICE 4 Tz 9046 ICE 509

Mittig die Strecke Bamberg - Hof mit km 4,6 und km 4,8

Foto: Marco von Cyrson, 06.04.2022



Seitenanfang

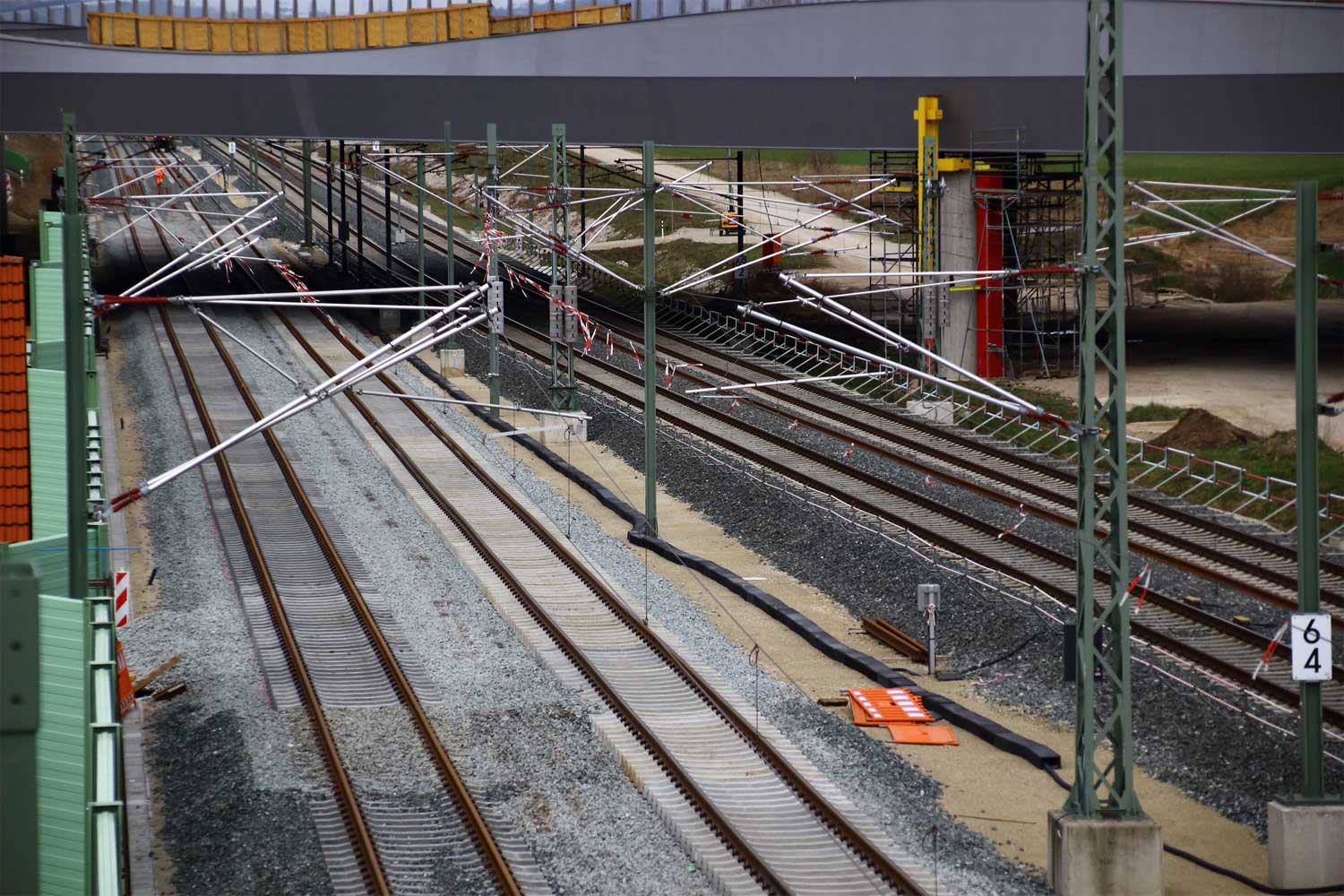

km 69,2 (Außengleise) zwischen Hallstadt und Breitengüßbach

Mittig die Strecke Bamberg - Hof mit km 6,4

Foto: Marco von Cyrson, 06.04.2022



Seitenanfang

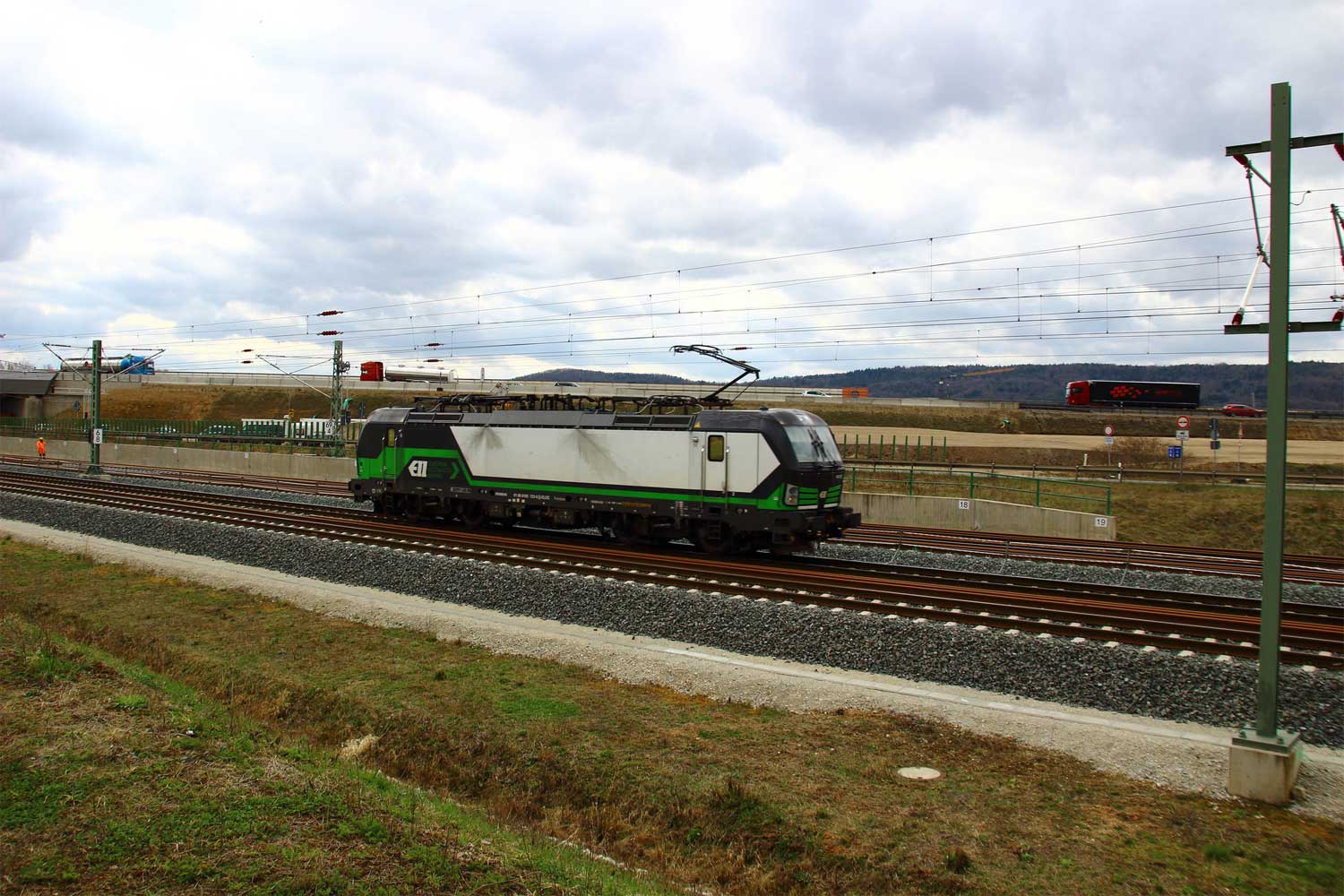

km 69,4 (Außengleise) zwischen Hallstadt und Breitengüßbach

193 722

Mittig die Strecke Bamberg - Hof mit km 6,8

Foto: Marco von Cyrson, 06.04.2022



Seitenanfang

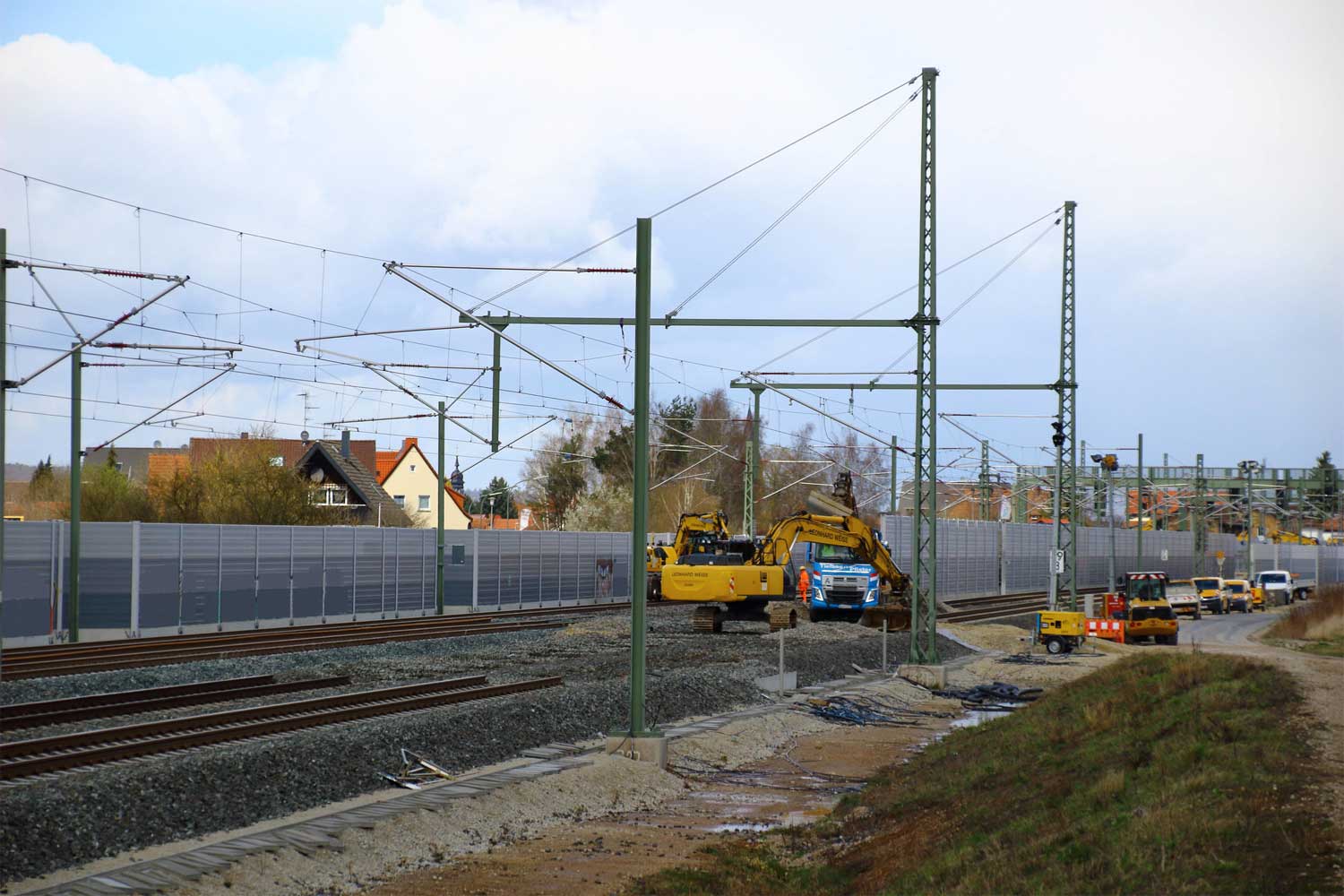

km 69,8 (Außengleise) zwischen Hallstadt und Breitengüßbach

Mittig die Strecke Bamberg - Hof mit km 7,0

Foto: Marco von Cyrson, 09.04.2022



Seitenanfang

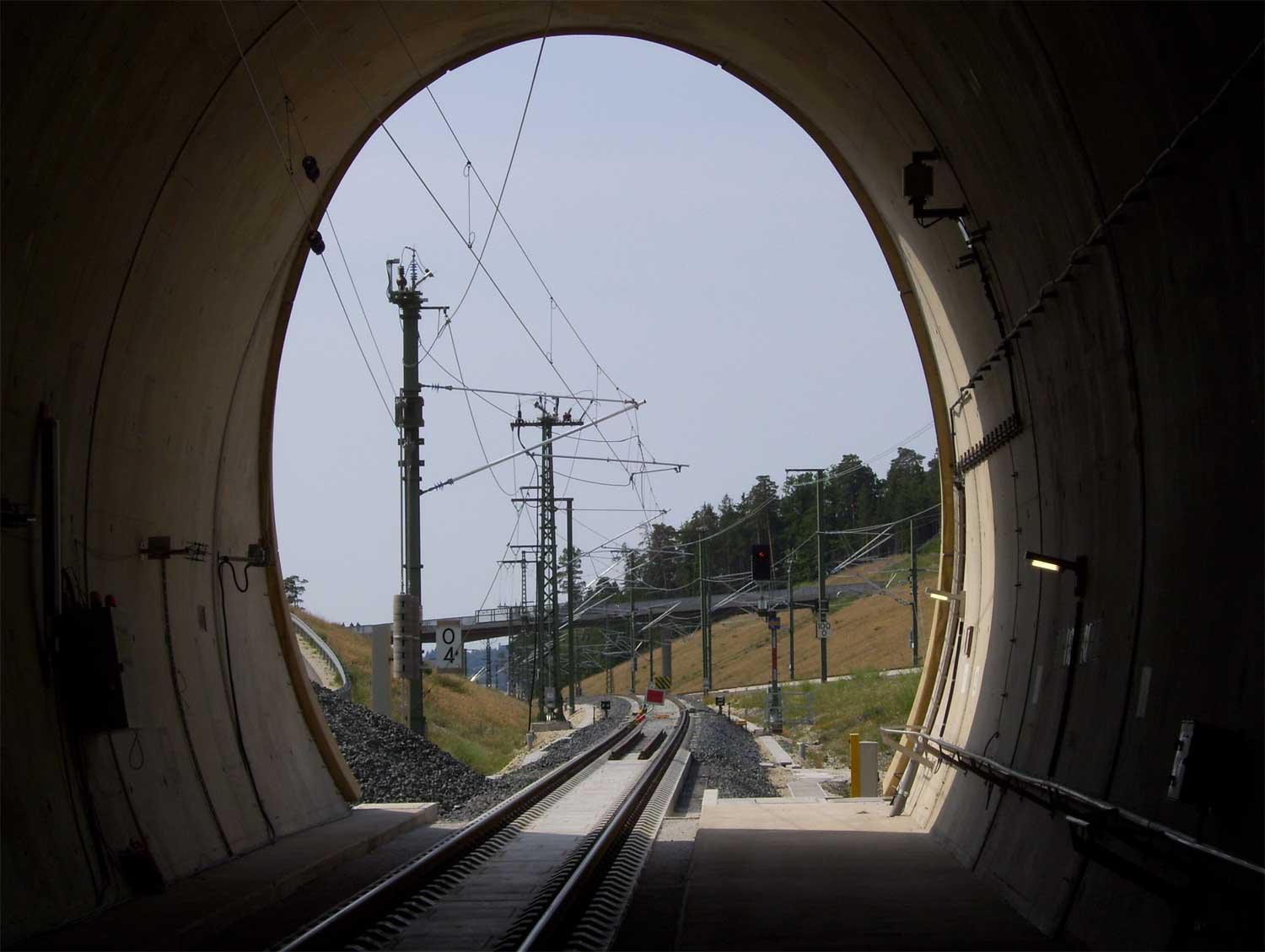

km 100,0

Foto: Frank Poppe, 2017



Seitenanfang

km 100,0

Foto: Frank Poppe, 2017



Seitenanfang

km 100,0

Foto: Frank Poppe, 2017



Seitenanfang

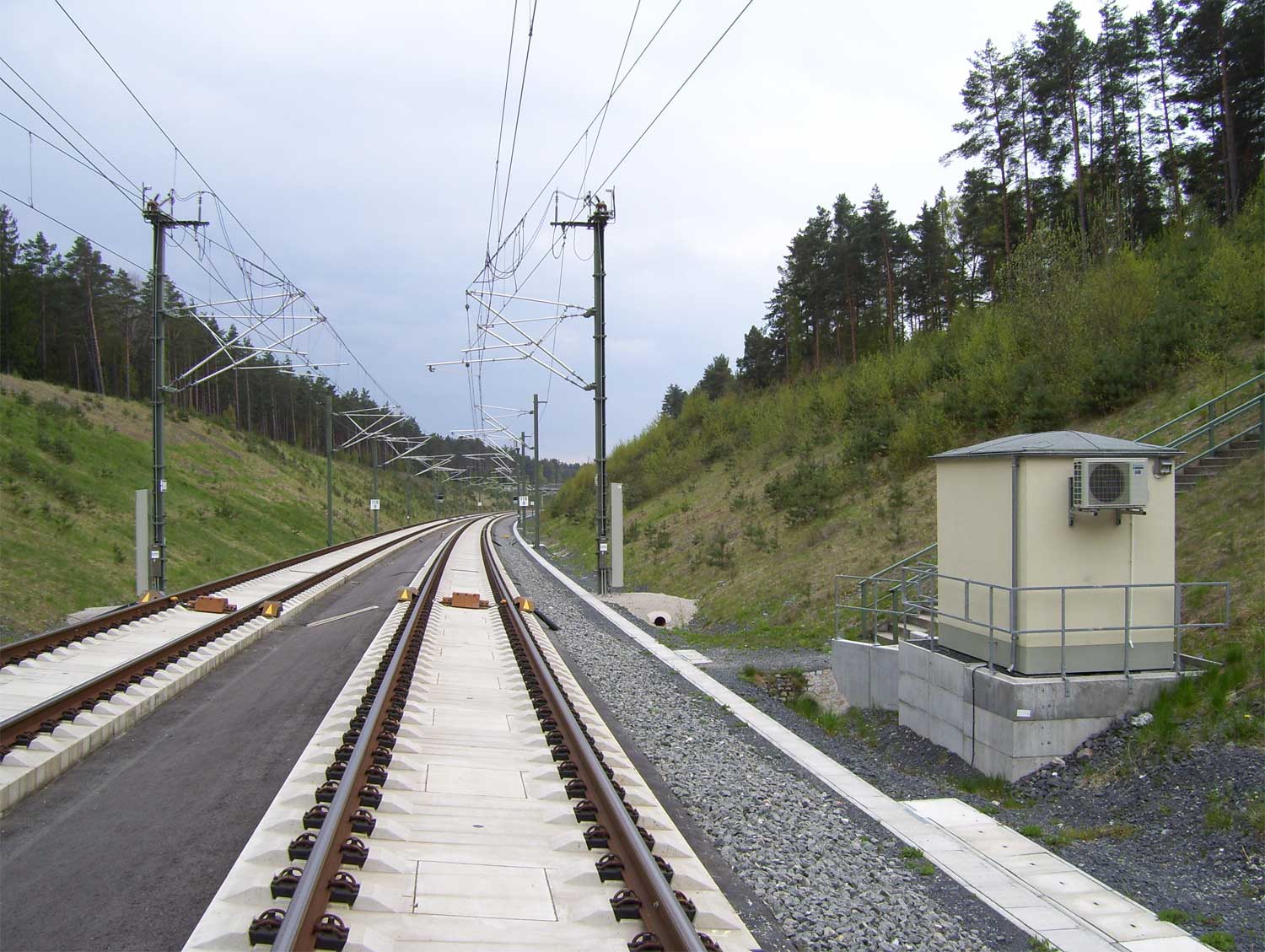

km 118,8

Foto: Frank Poppe, 26.04.2017



Seitenanfang

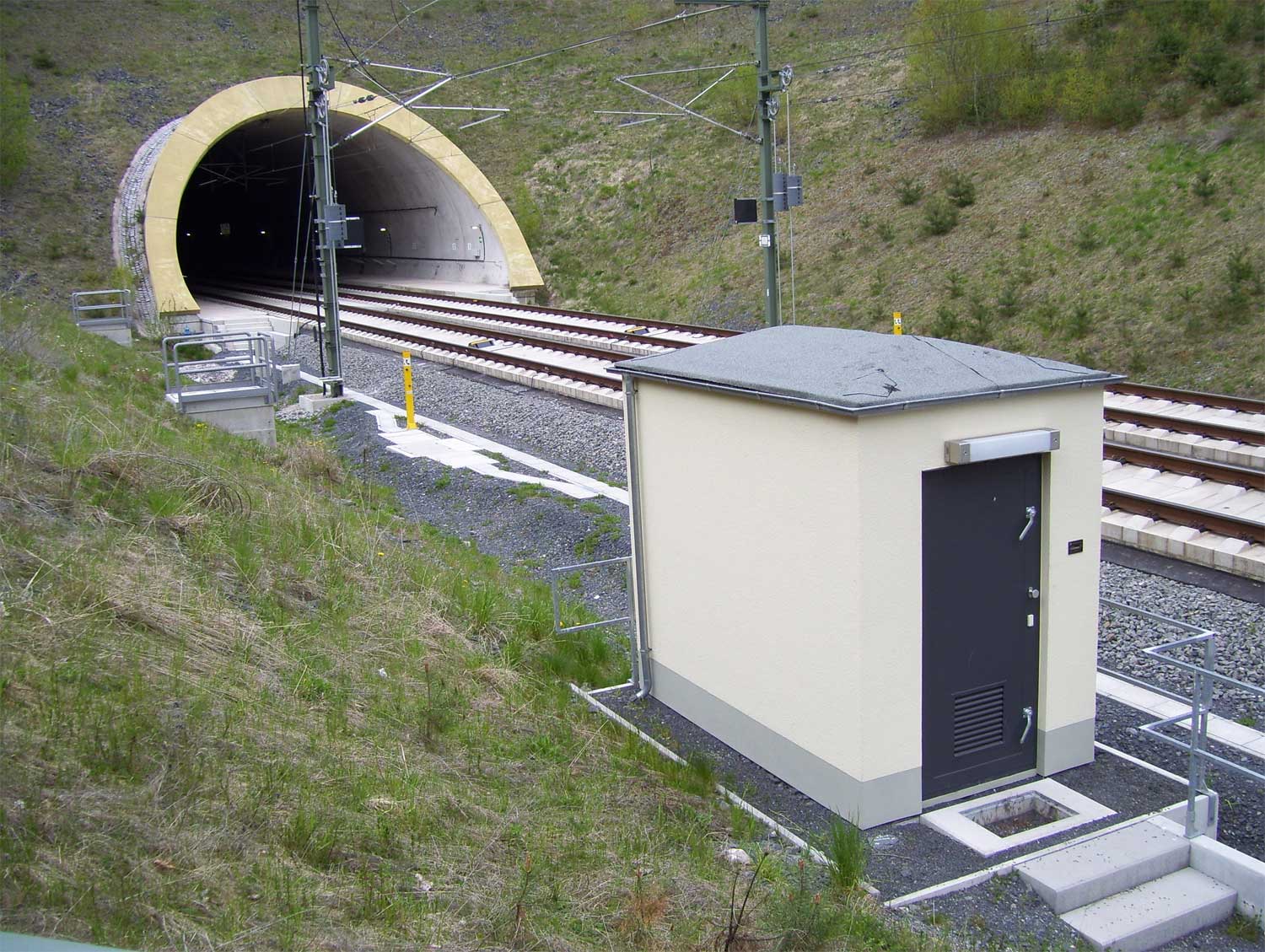

Tunnel Müss - Südportal

Foto: Frank Poppe, 26.04.2017



Seitenanfang

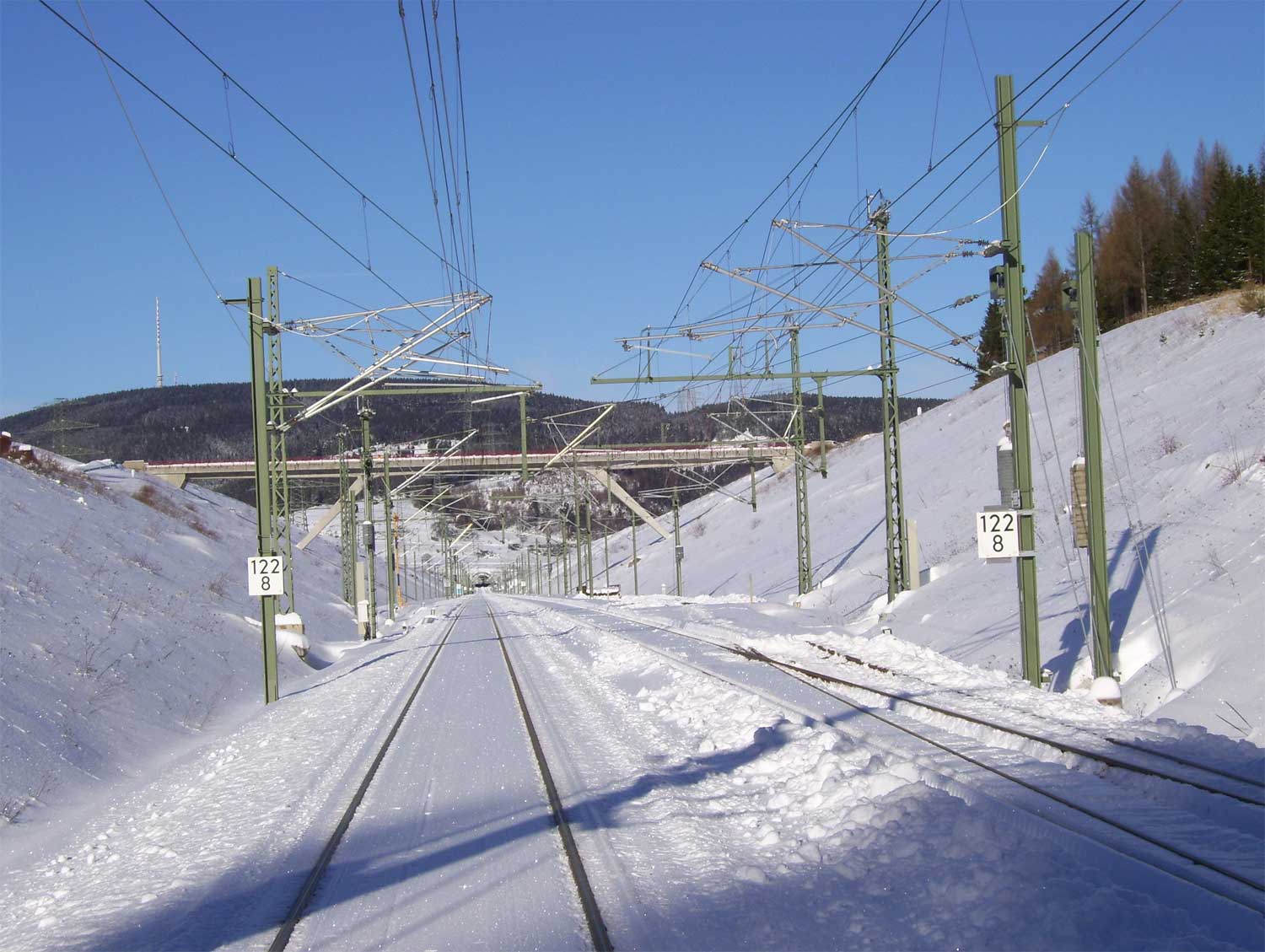

km 122,8

Foto: Frank Poppe, 19.01.2017



Seitenanfang

km 124,0

Foto: Frank Poppe, 19.01.2017





Seitenanfang

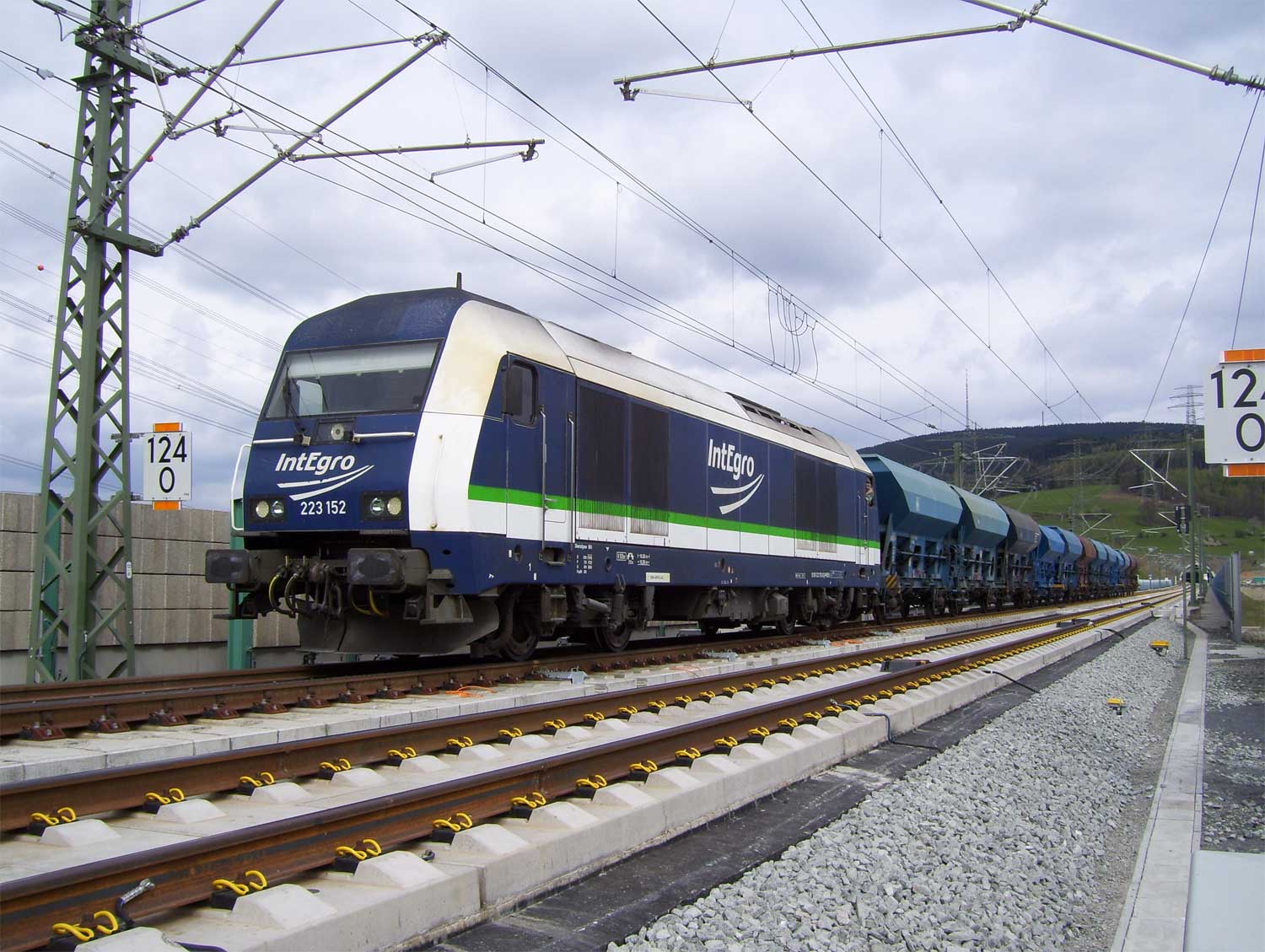

km 124,0 - 223 152

Foto: Frank Poppe, 26.04.2017



Seitenanfang

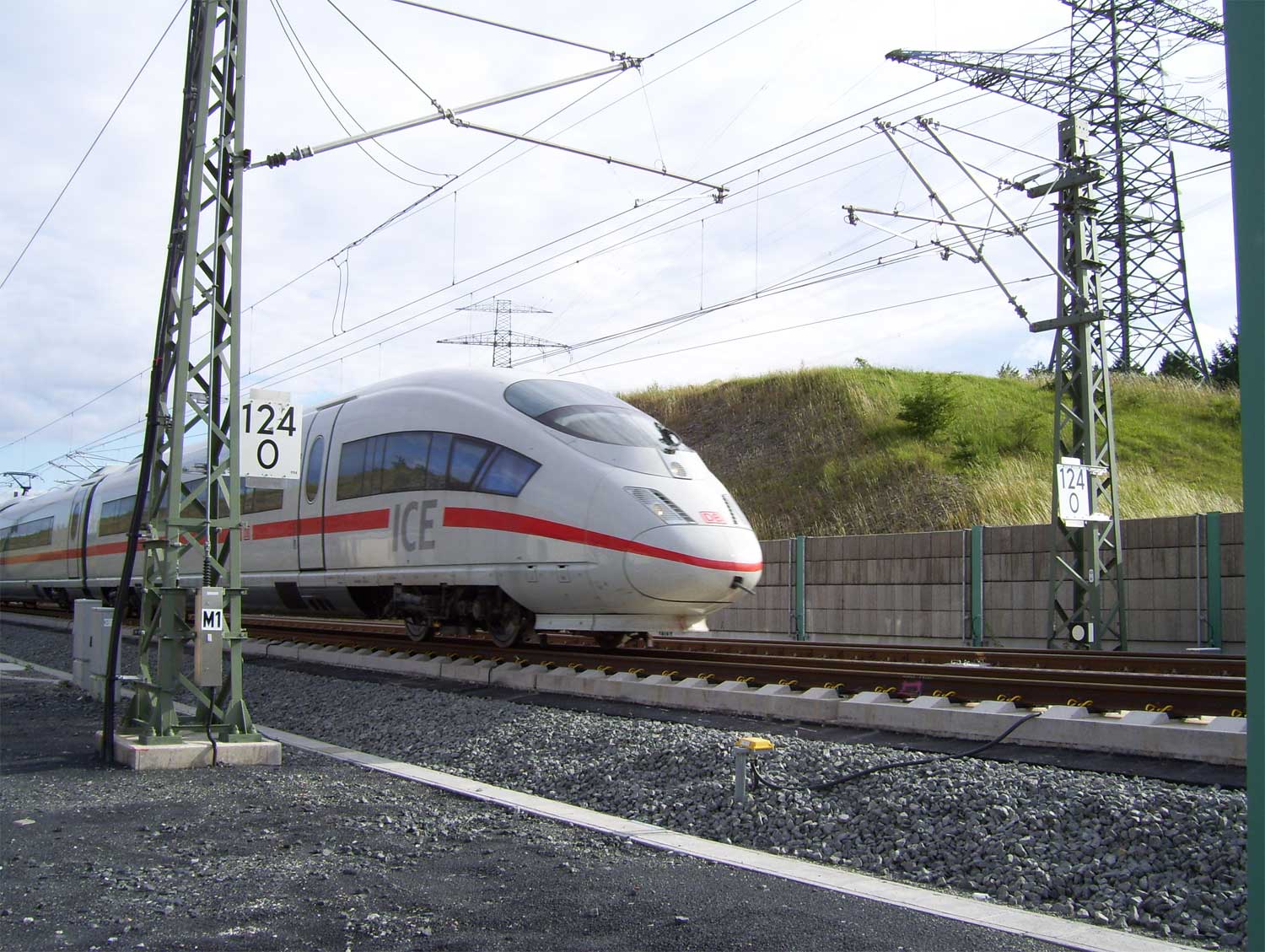

km 124,0

Foto: Frank Poppe, 11.07.2017



Seitenanfang

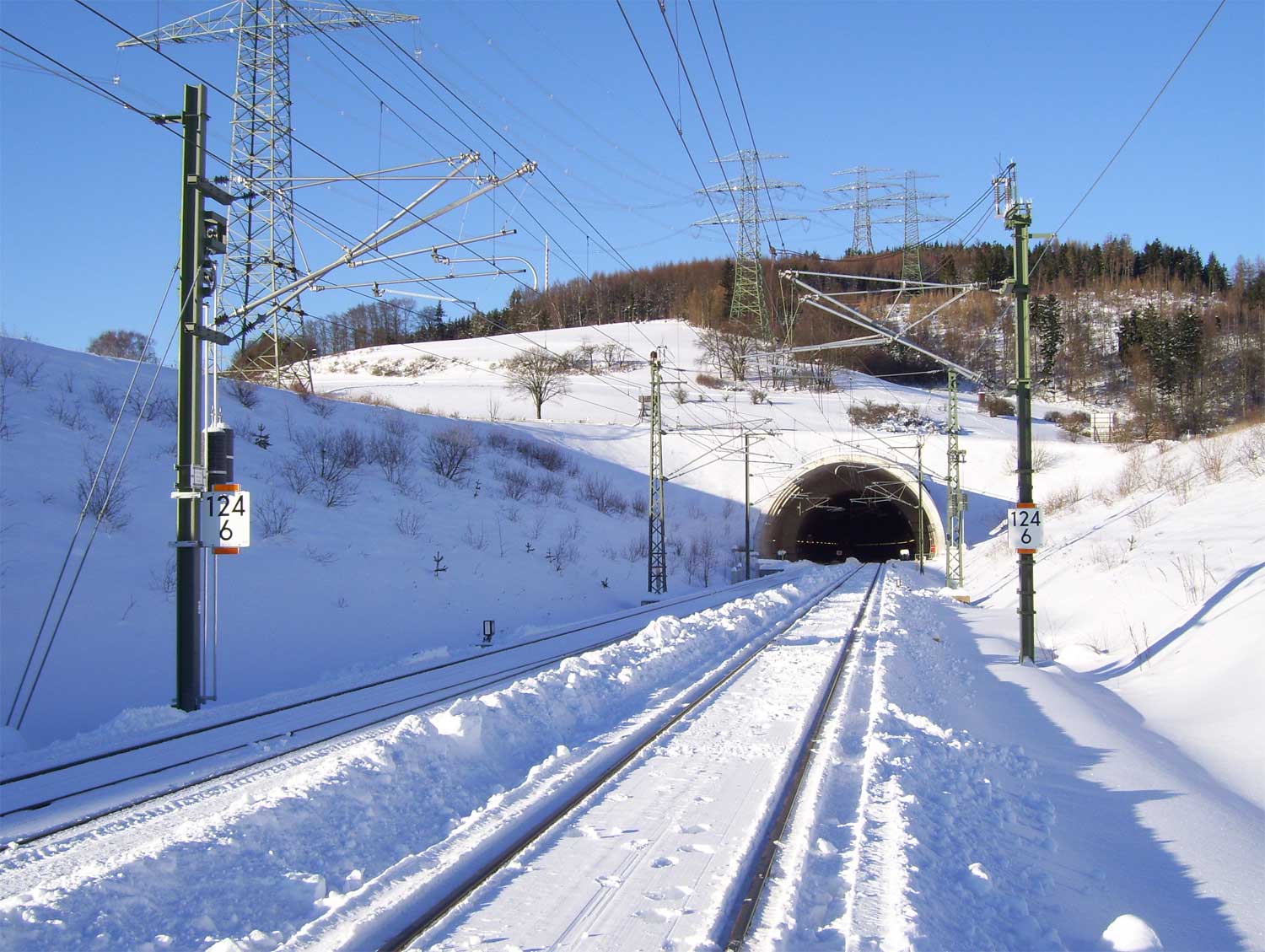

km 124,6 - Blick Richtung Erfurt Hbf - Leipzig Hbf

Südportal des Bleßbergtunnels

Foto: Frank Poppe, 19.01.2017



Seitenanfang

km 124,6 - Blick Richtung Erfurt Hbf - Leipzig Hbf

Südportal des Bleßbergtunnels

Foto: Frank Poppe, 2017





Seitenanfang

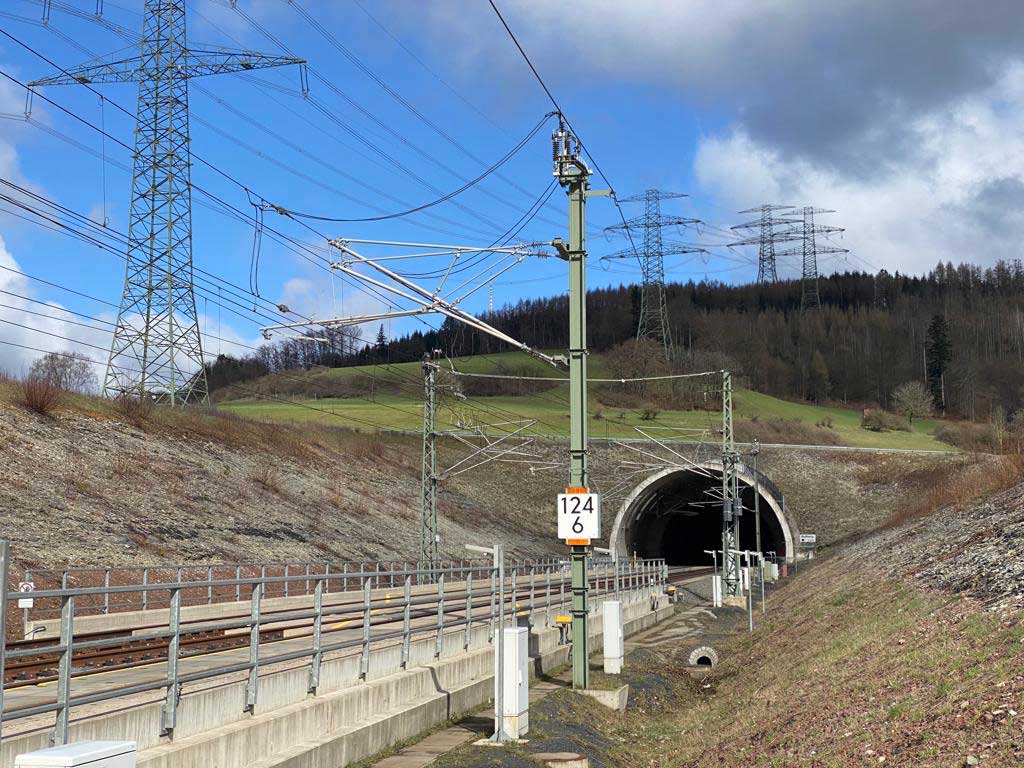

km 124,6 - Blick Richtung Erfurt Hbf - Leipzig Hbf

Südportal des Bleßbergtunnels

Foto: Frank Poppe, 27.03.2023



Seitenanfang

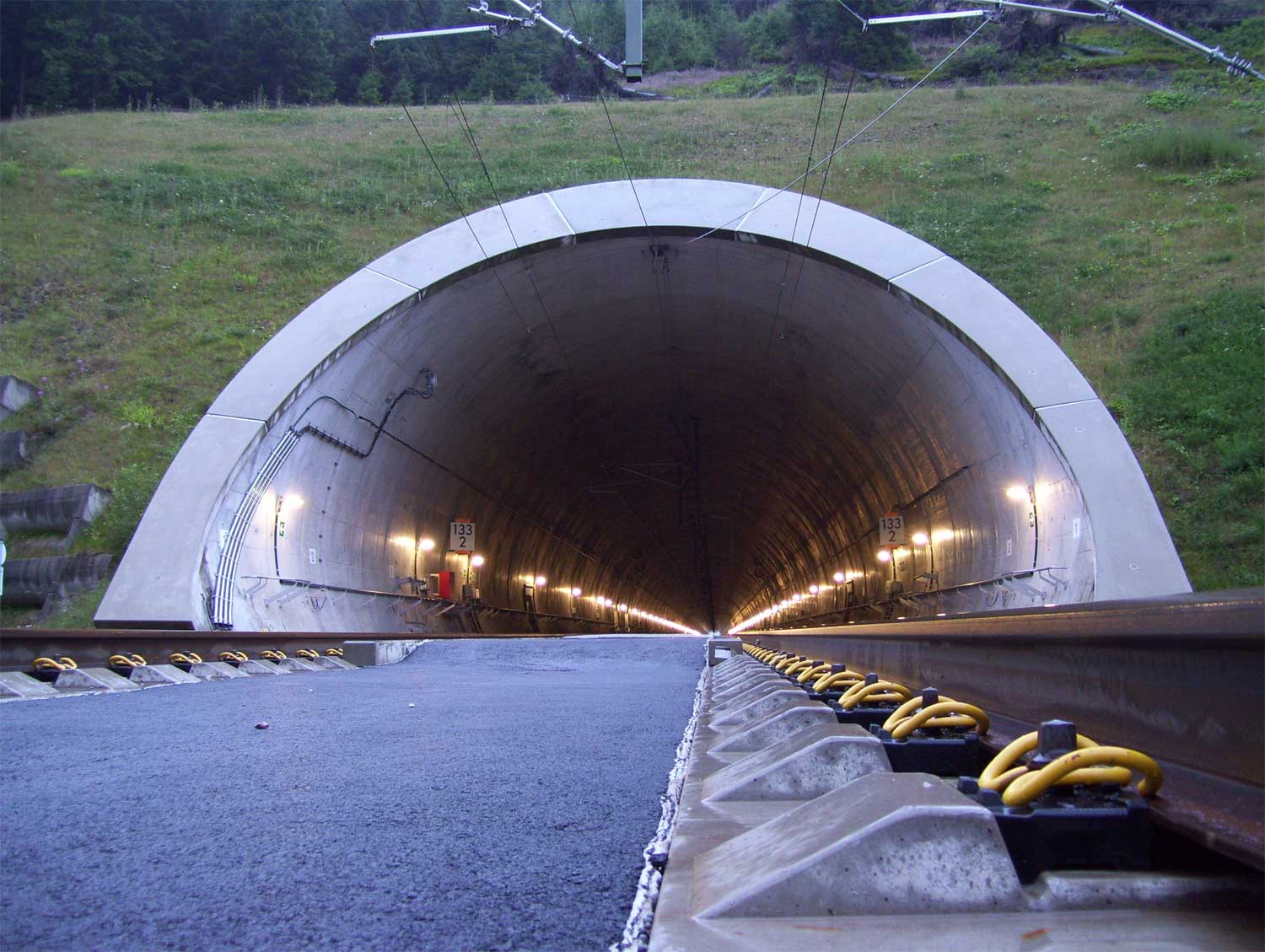

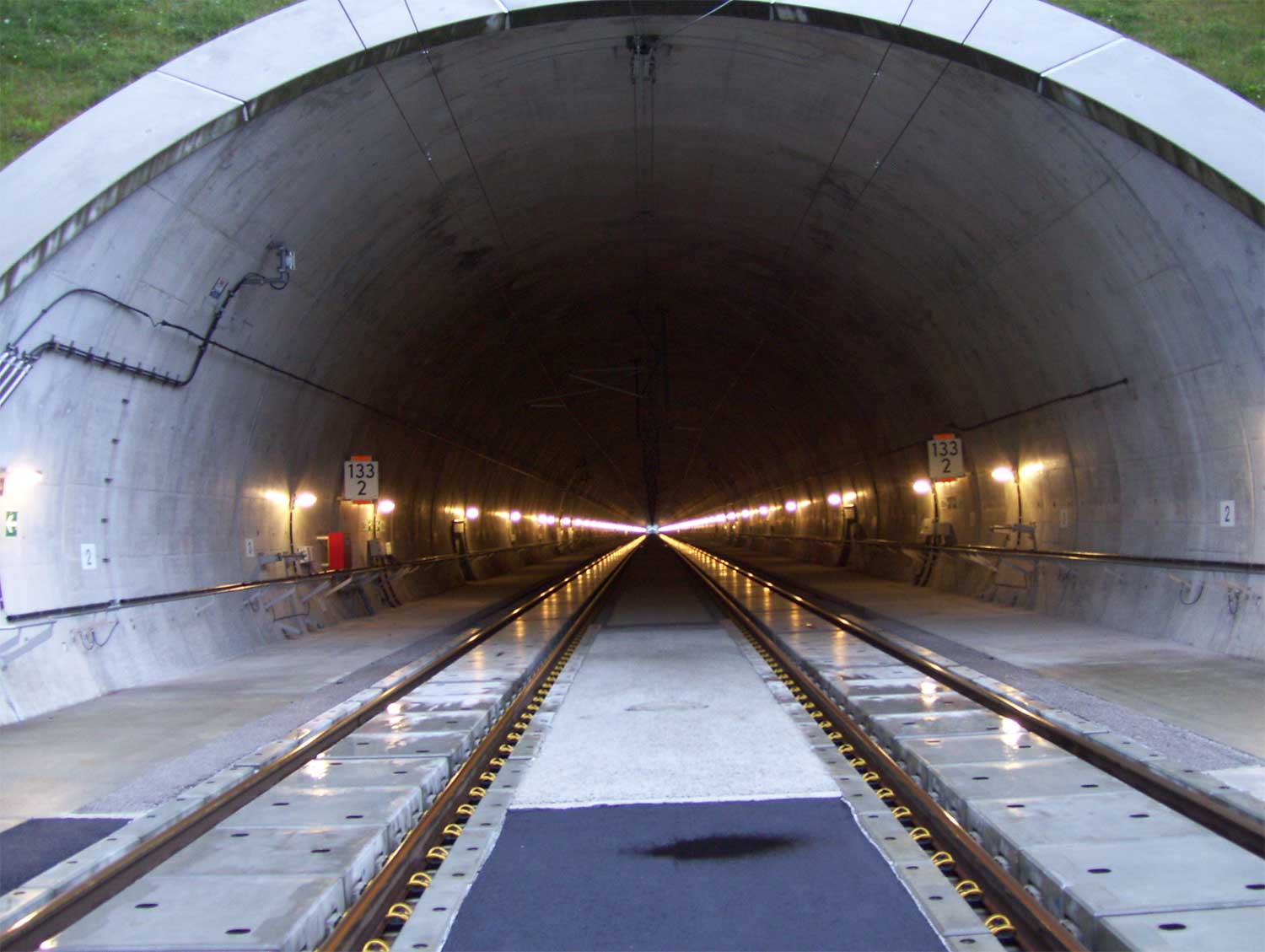

km 133,2

Foto: Frank Poppe, 2017



Seitenanfang

km 133,2

Foto: Frank Poppe, 2017



Seitenanfang

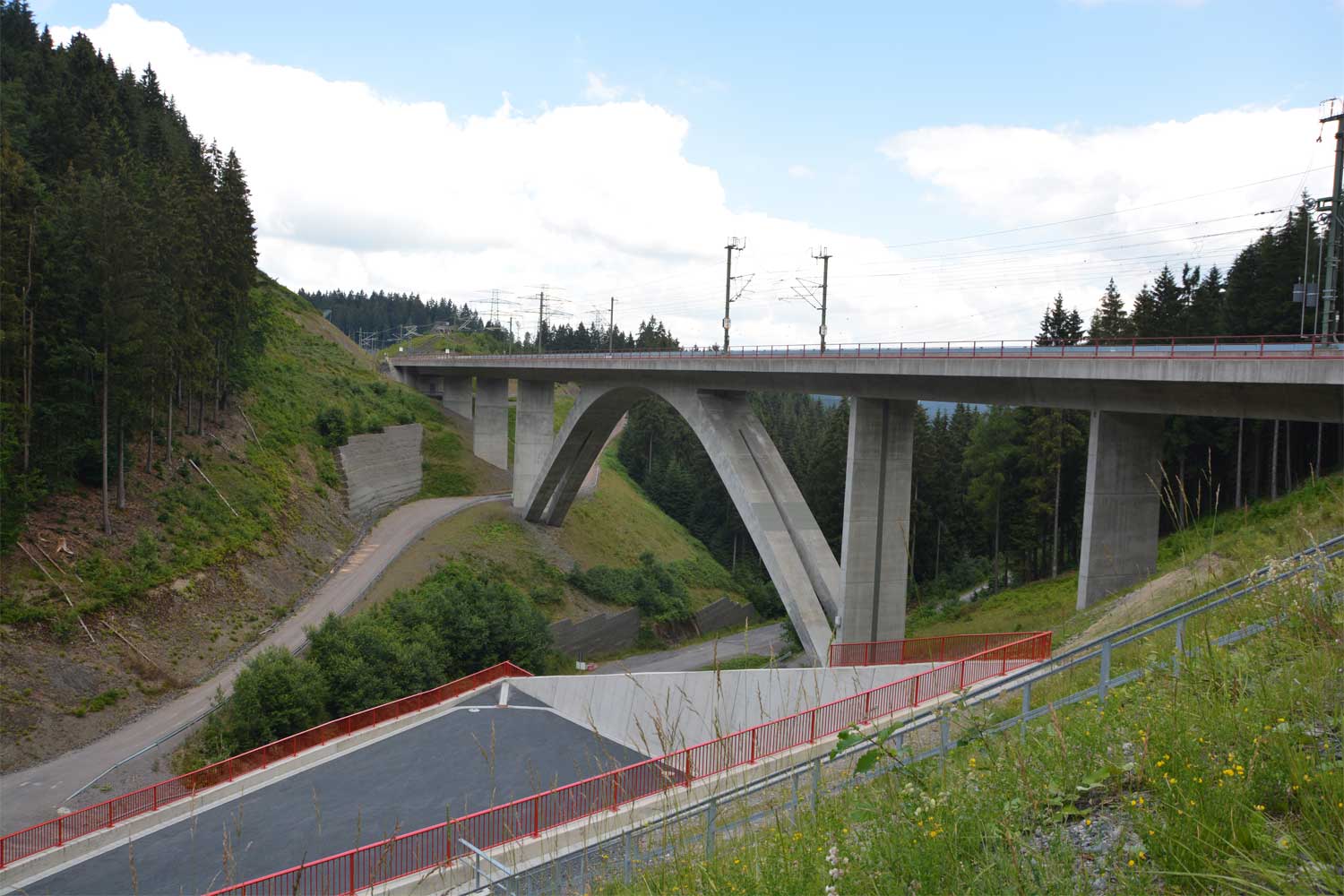

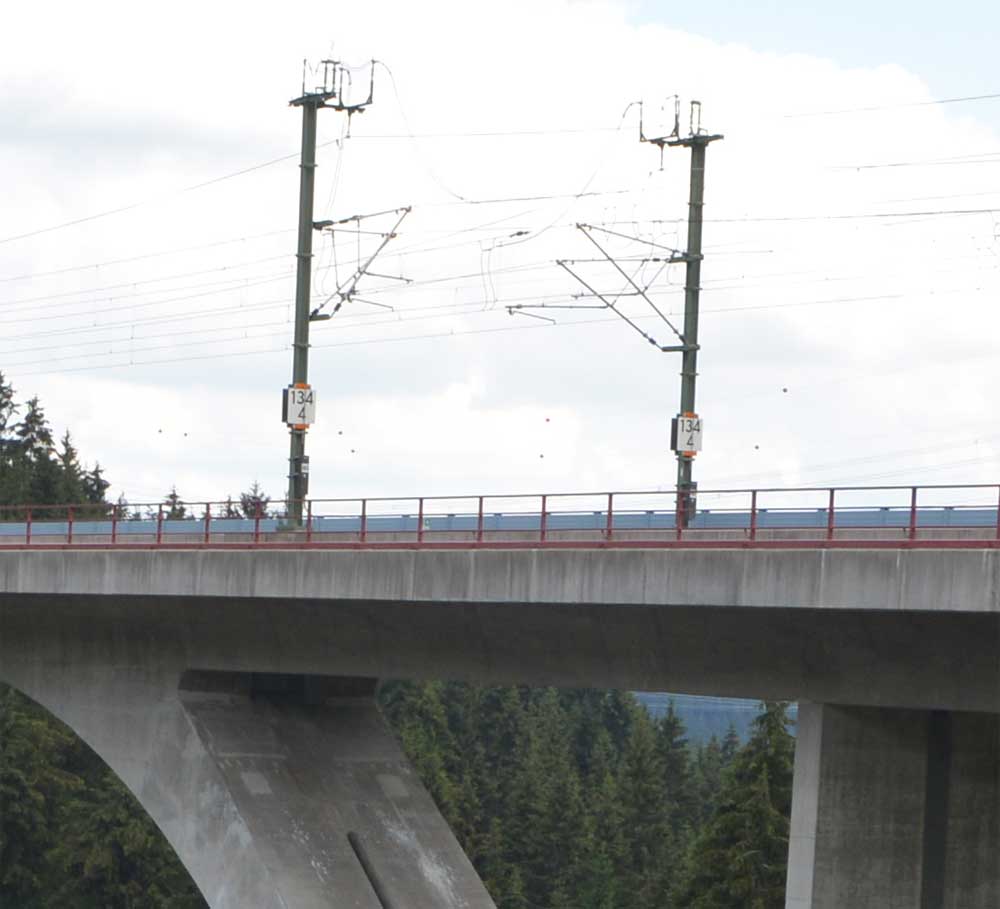

km 134,4

Foto: H.H., 27.06.2018





km 134,4

Foto: H.H., 27.06.2018

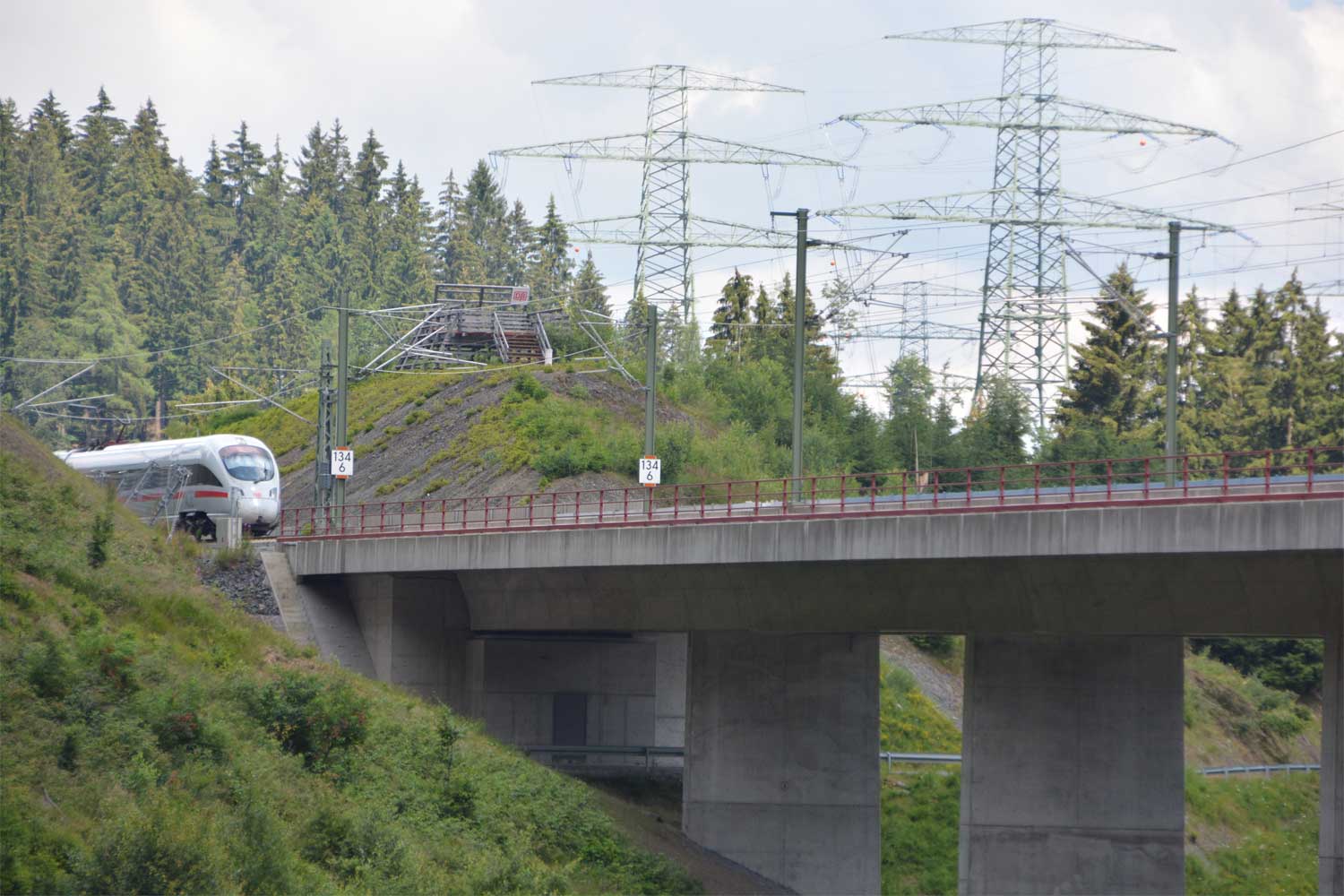

km 134,6

Foto: H.H., 27.06.2018





km 137,0

Foto: H.H., 27.06.2018

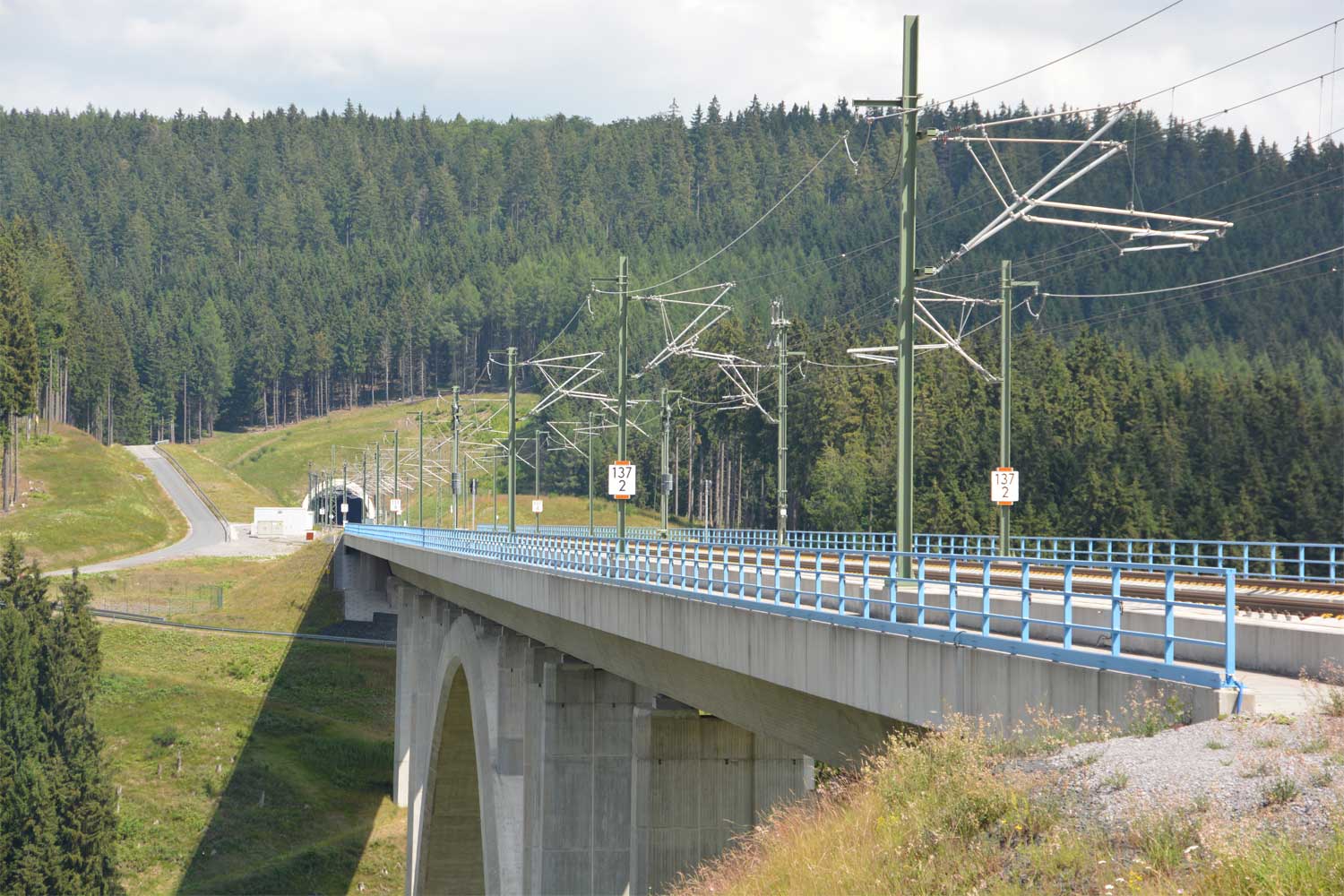

km 137,2

Foto: H.H., 27.06.2018

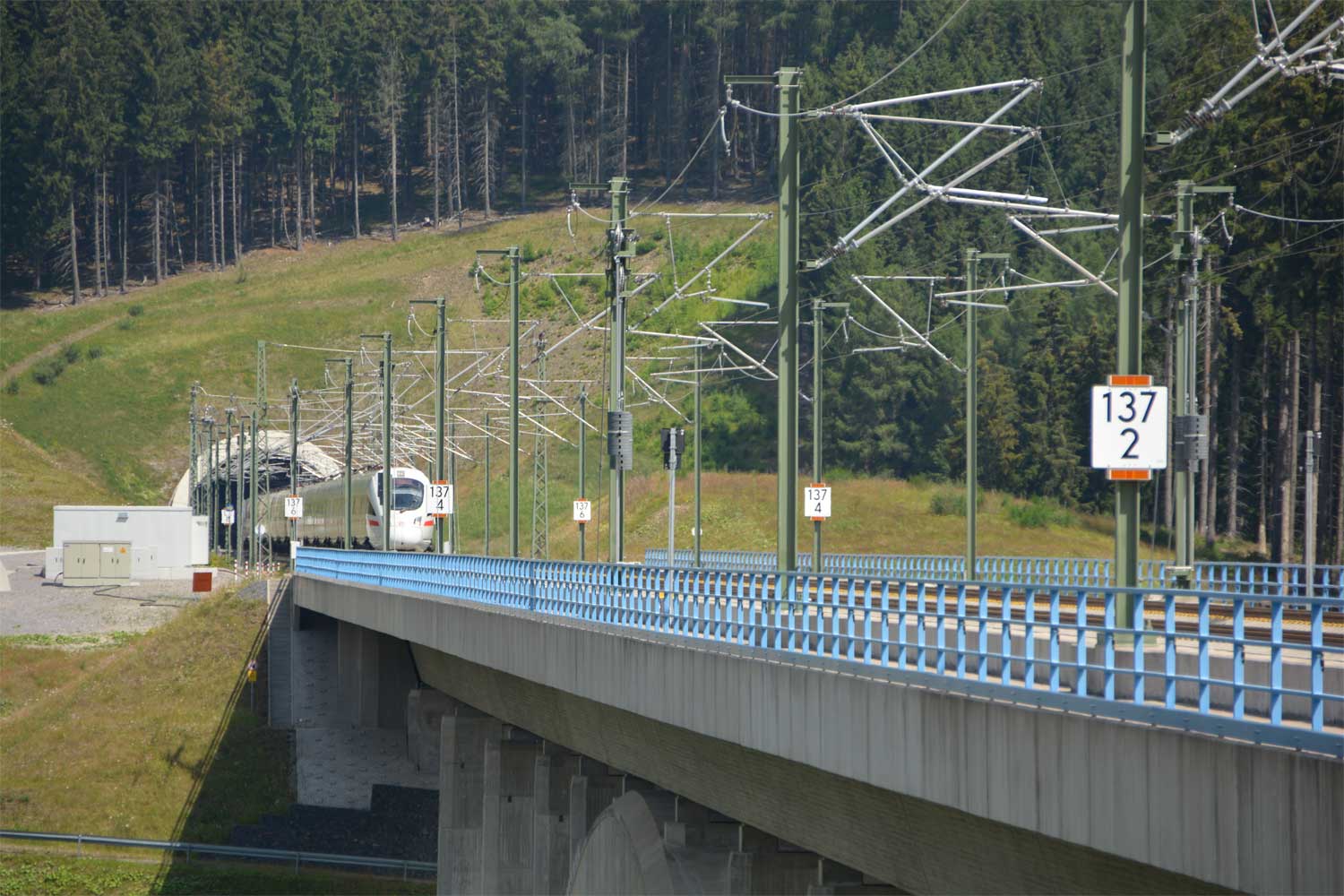

km 137,2; km 137,4 und km 137,6

Foto: H.H., 27.06.2018

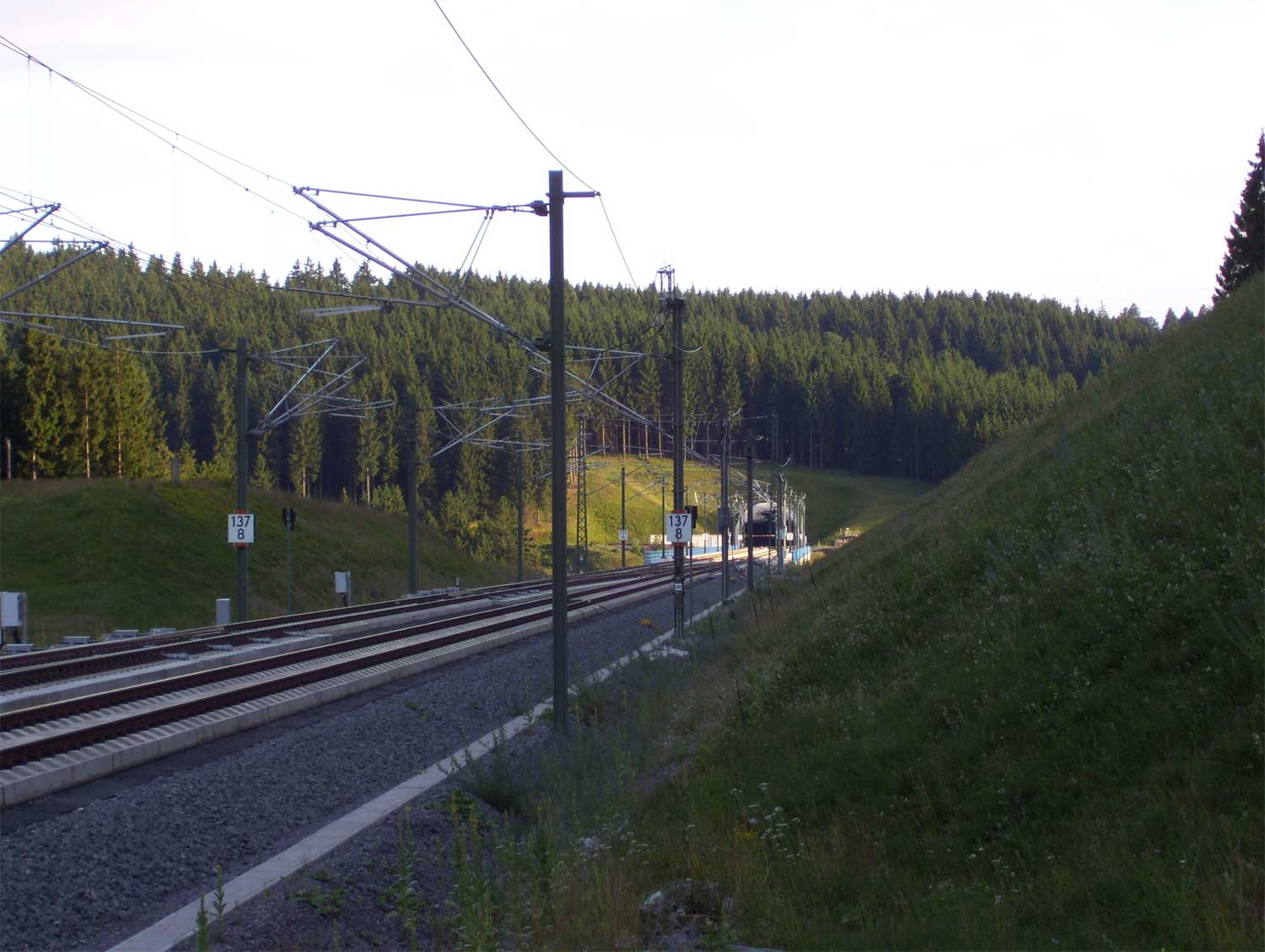

km 137,8

Foto: Frank Poppe, 2017





km 138,0

Foto: Frank Poppe, 2017

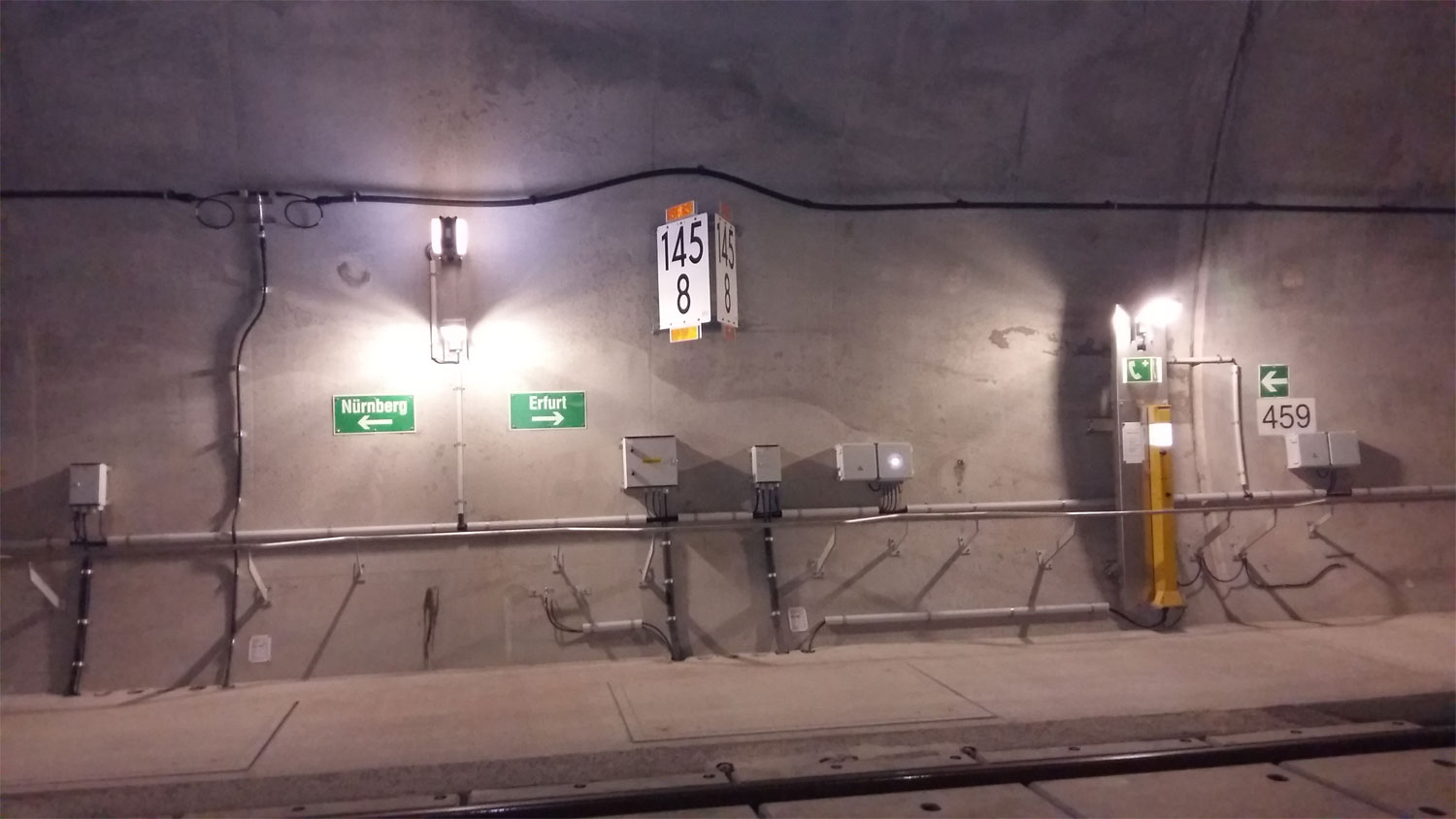

km 145,8 im Tunnel Silberberg

Foto: J.S., 07.11.2017

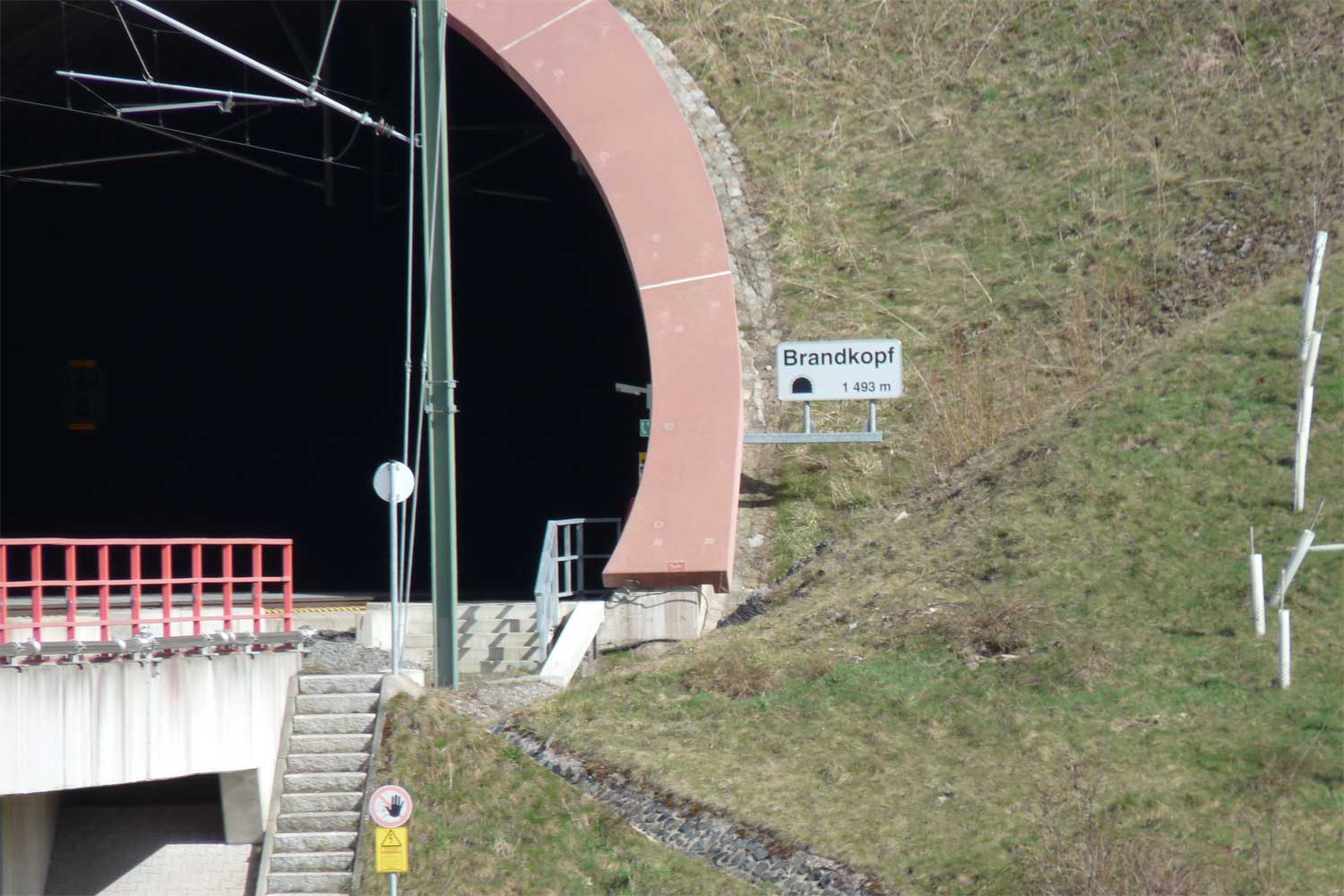

km 147,6 am Brandkopftunnel

Foto: Frank Poppe, 21.04.2021



Brandkopftunnel

Foto: Frank Poppe, 21.04.2021





km 149,4 bei Gehren - 218 467 mit Funkmesszug

Foto: Helmut Sangmeister, 24.08.2017

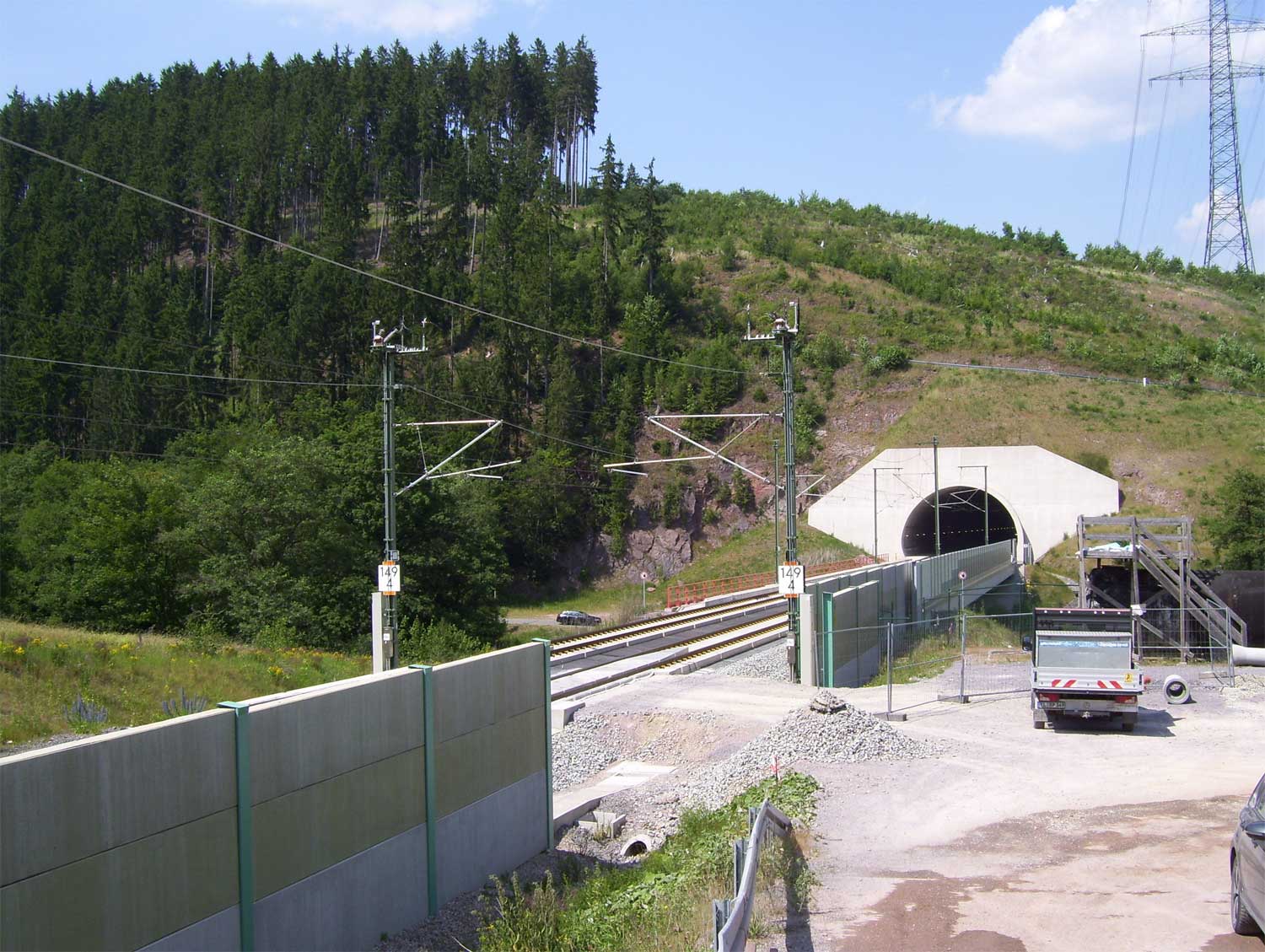

km 149,4

Foto: Frank Poppe, 2017

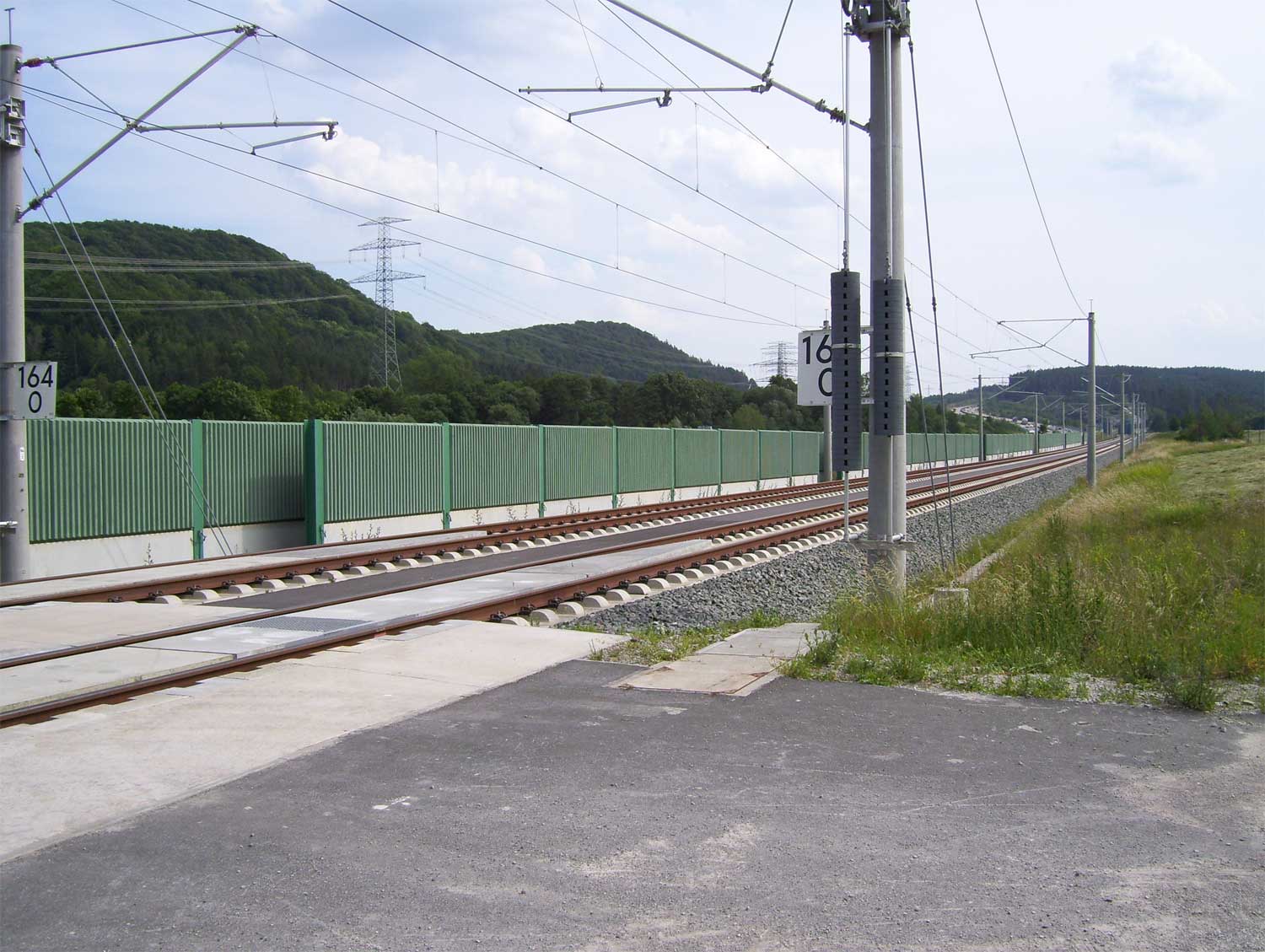

km 164,0

Foto: Frank Poppe, 2017





km 180,6

Foto: Wilkin Schulz, 09.01.2021

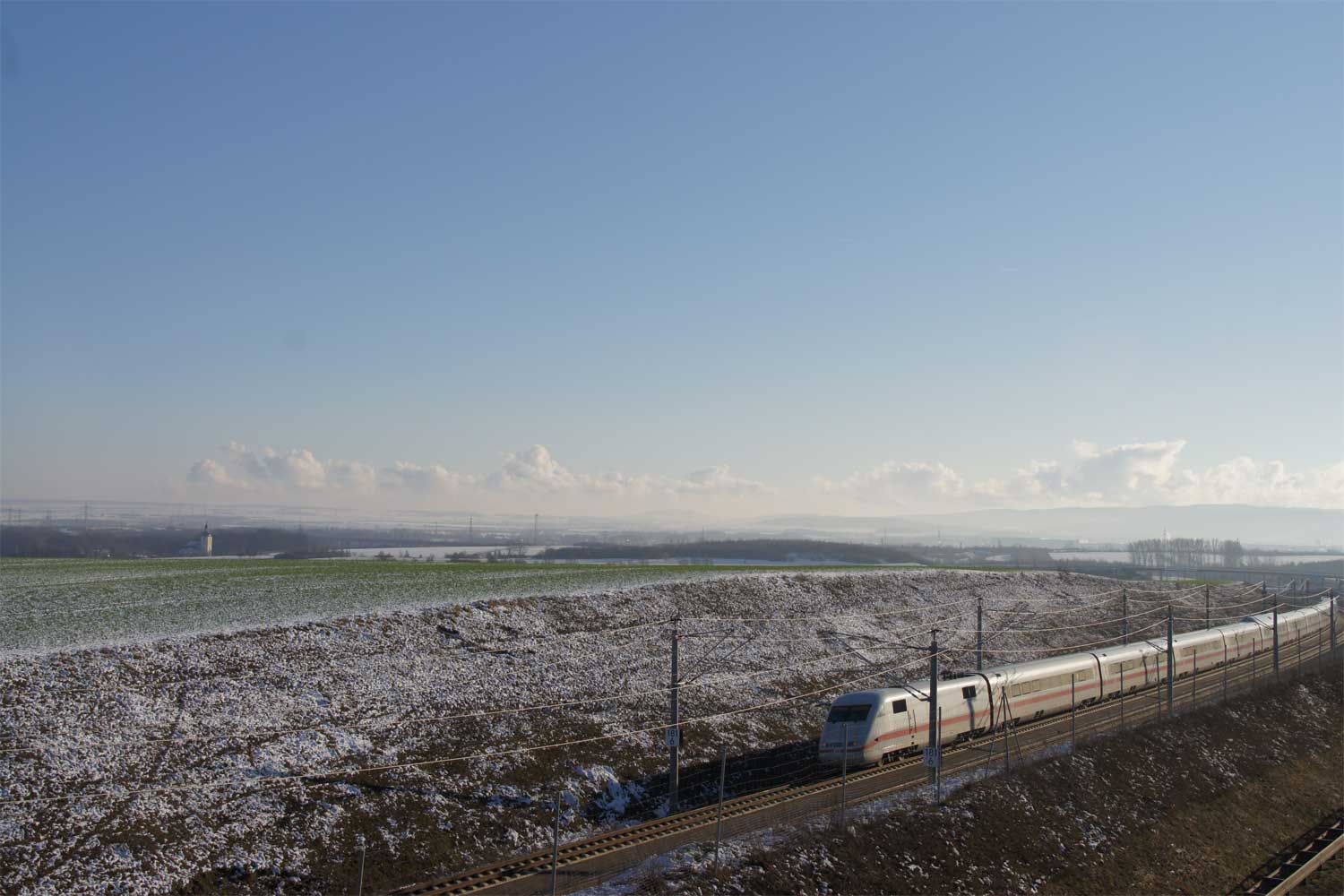

km 181,6

Foto: Wilkin Schulz, 09.01.2021

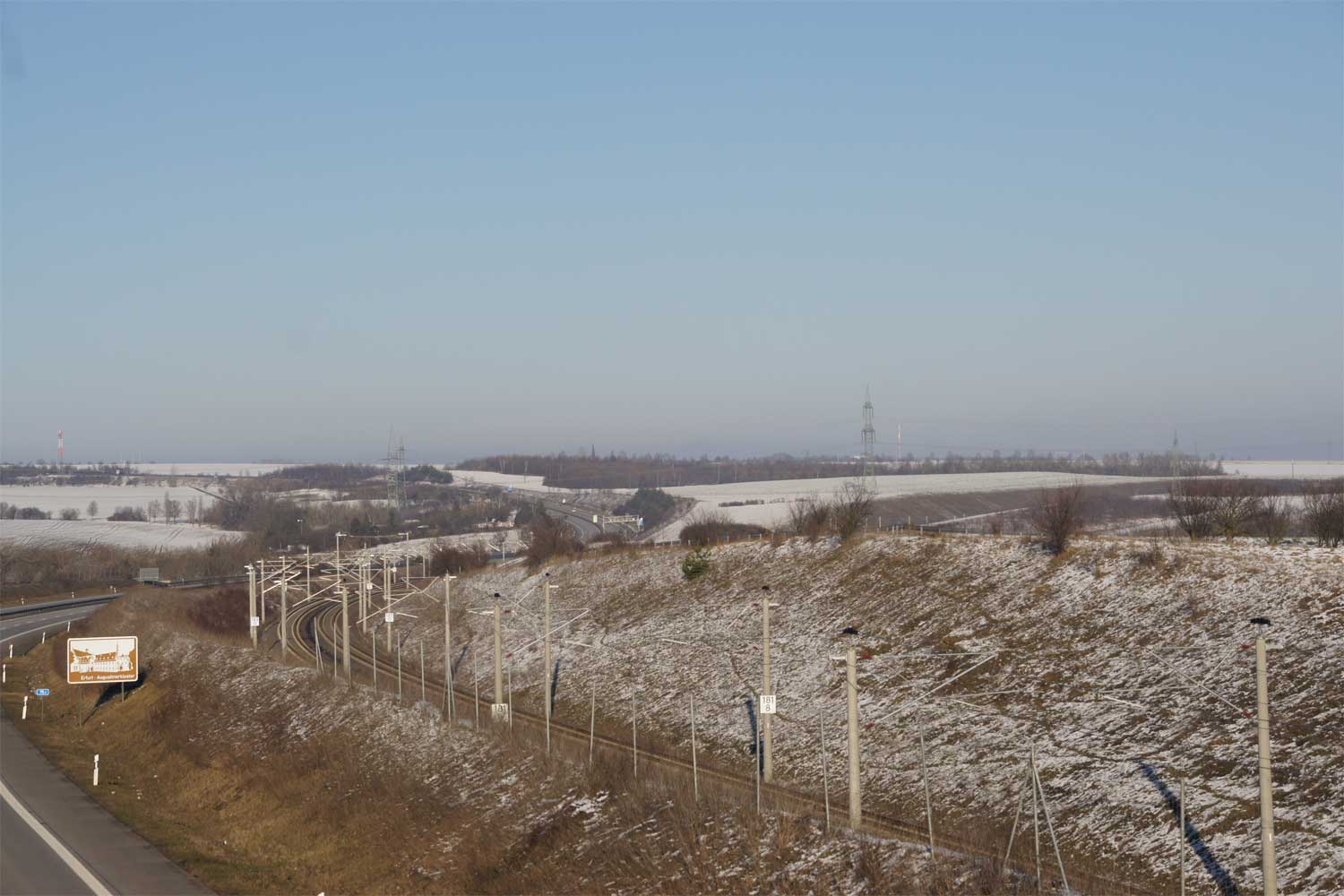

km 181,8

Foto: Wilkin Schulz, 09.01.2021







km 184,2 im Tunnel Augustaburg

Foto: J.S., 23.11.2017

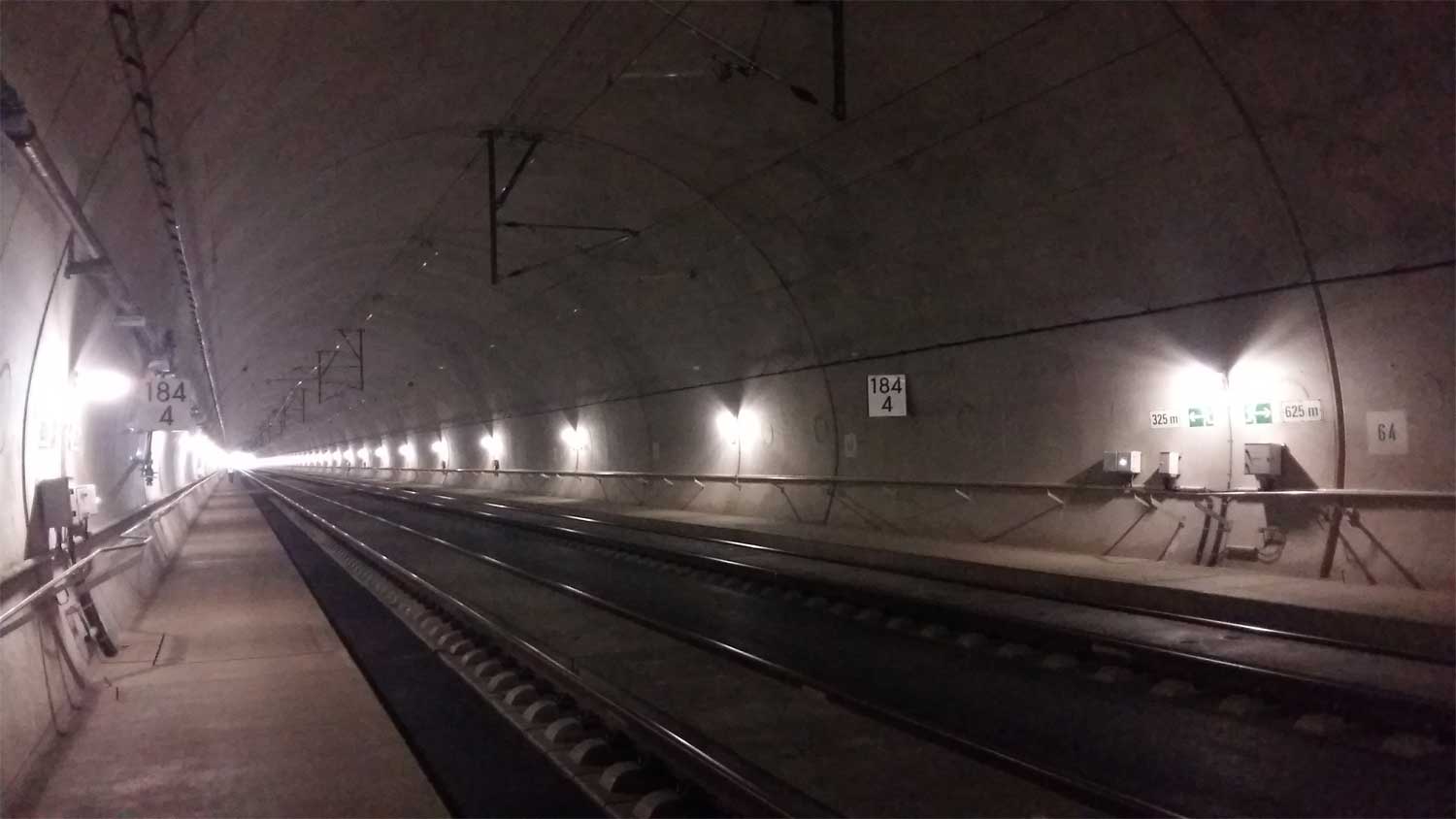

km 184,4 im Tunnel Augustaburg

Foto: J.S., 23.11.2017



Seitenanfang

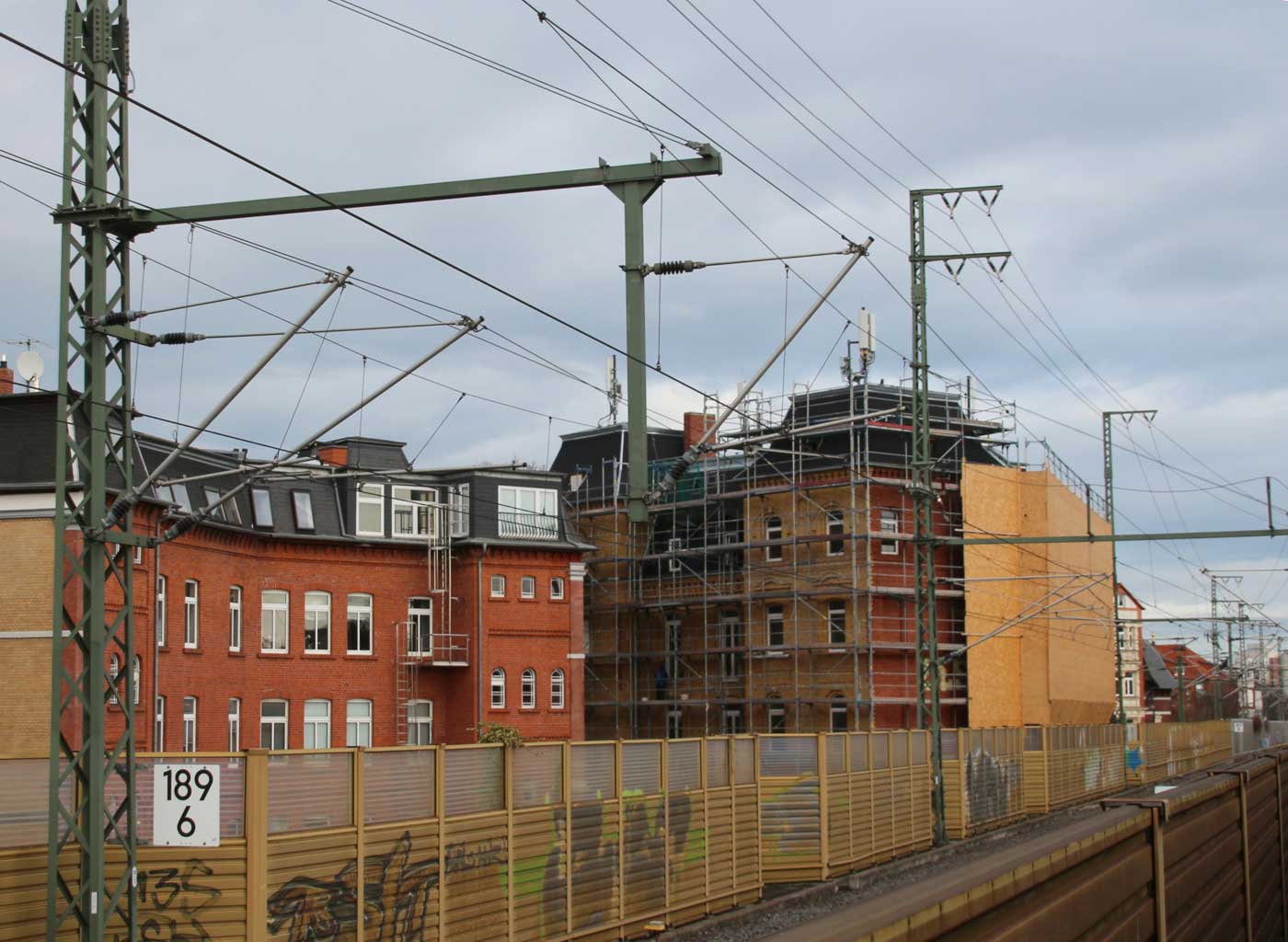

km 189,6 in Erfurt Hbf

Foto: Matthias Manske, 16.12.2019



Seitenanfang

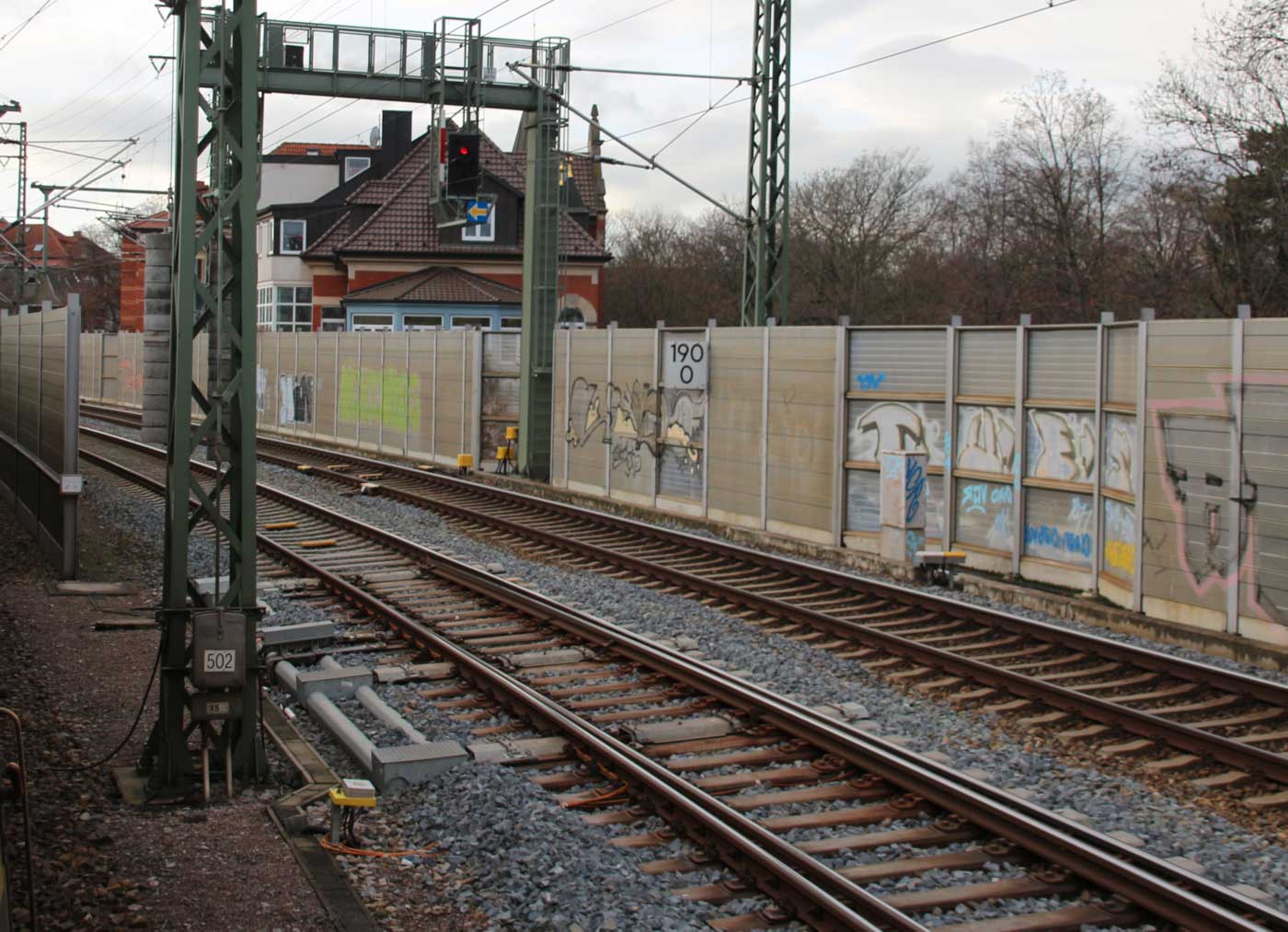

km 190,0 in Erfurt Hbf

Foto: Matthias Manske, 16.12.2019



Seitenanfang

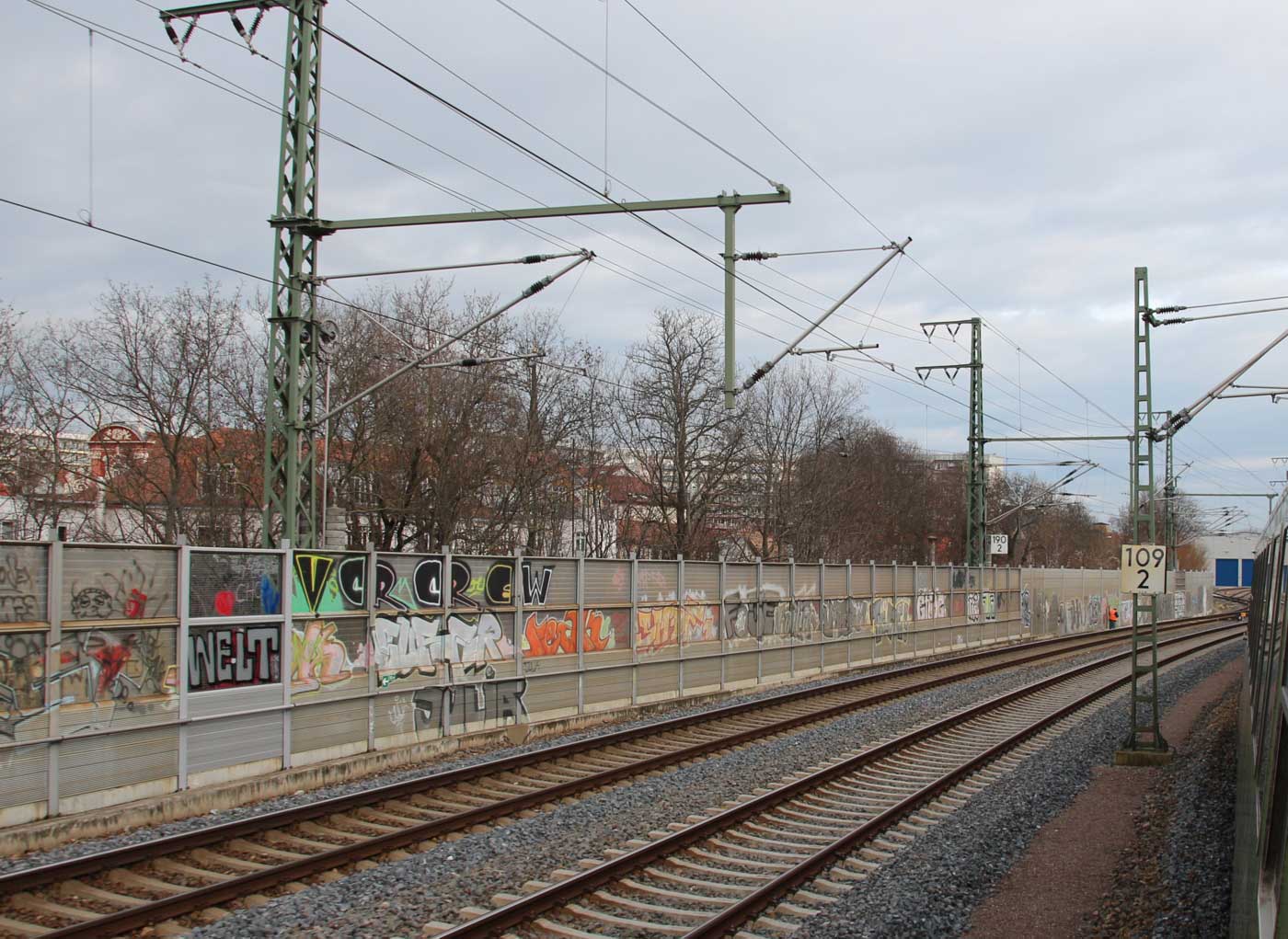

km 190,2 in Erfurt Hbf

km 109,2 gehört zur Strecke

Halle (Saale) Hbf - Erfurt Hbf - Eisenach - Bebra - Guntershausen

Foto: Matthias Manske, 16.12.2019



Seitenanfang

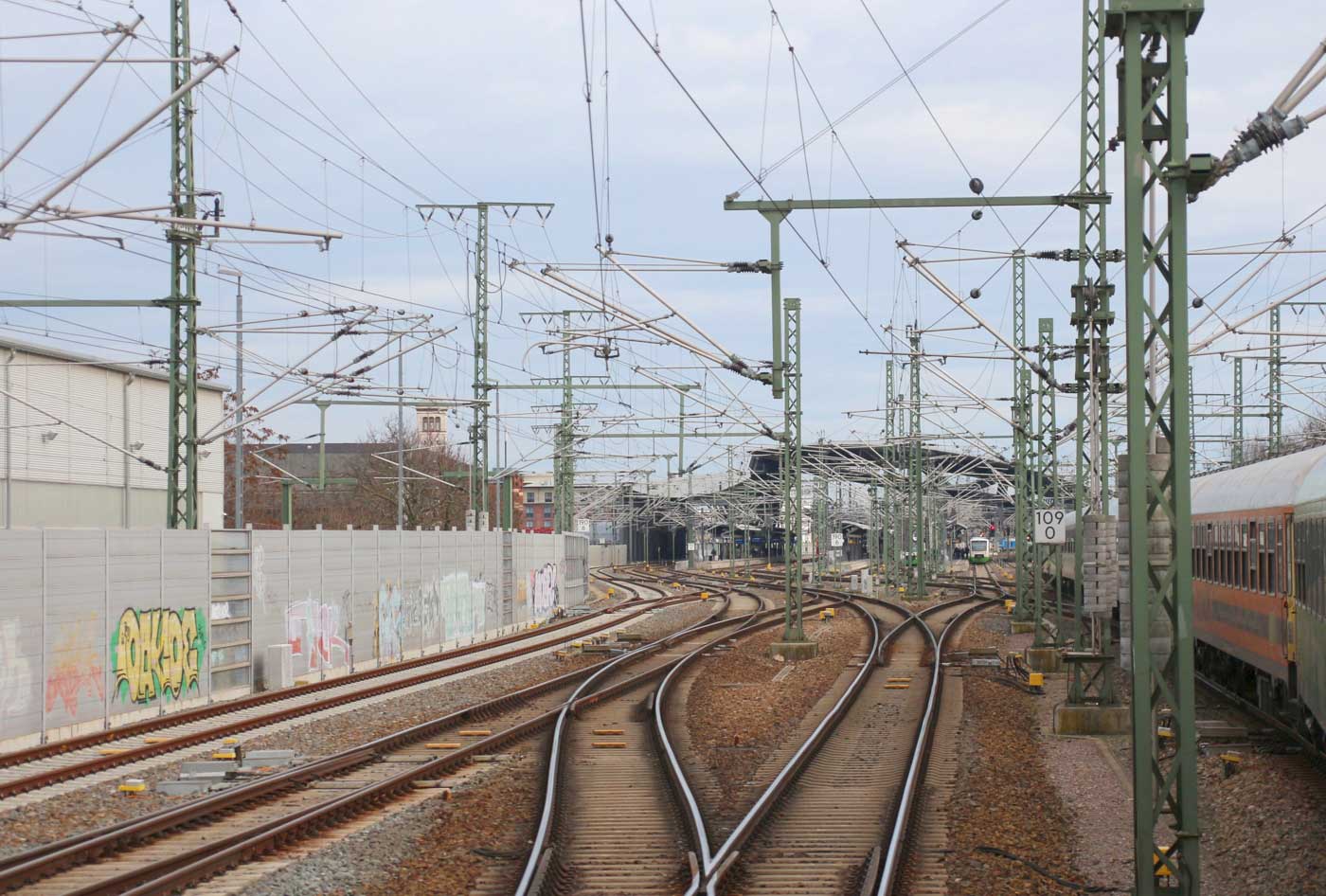

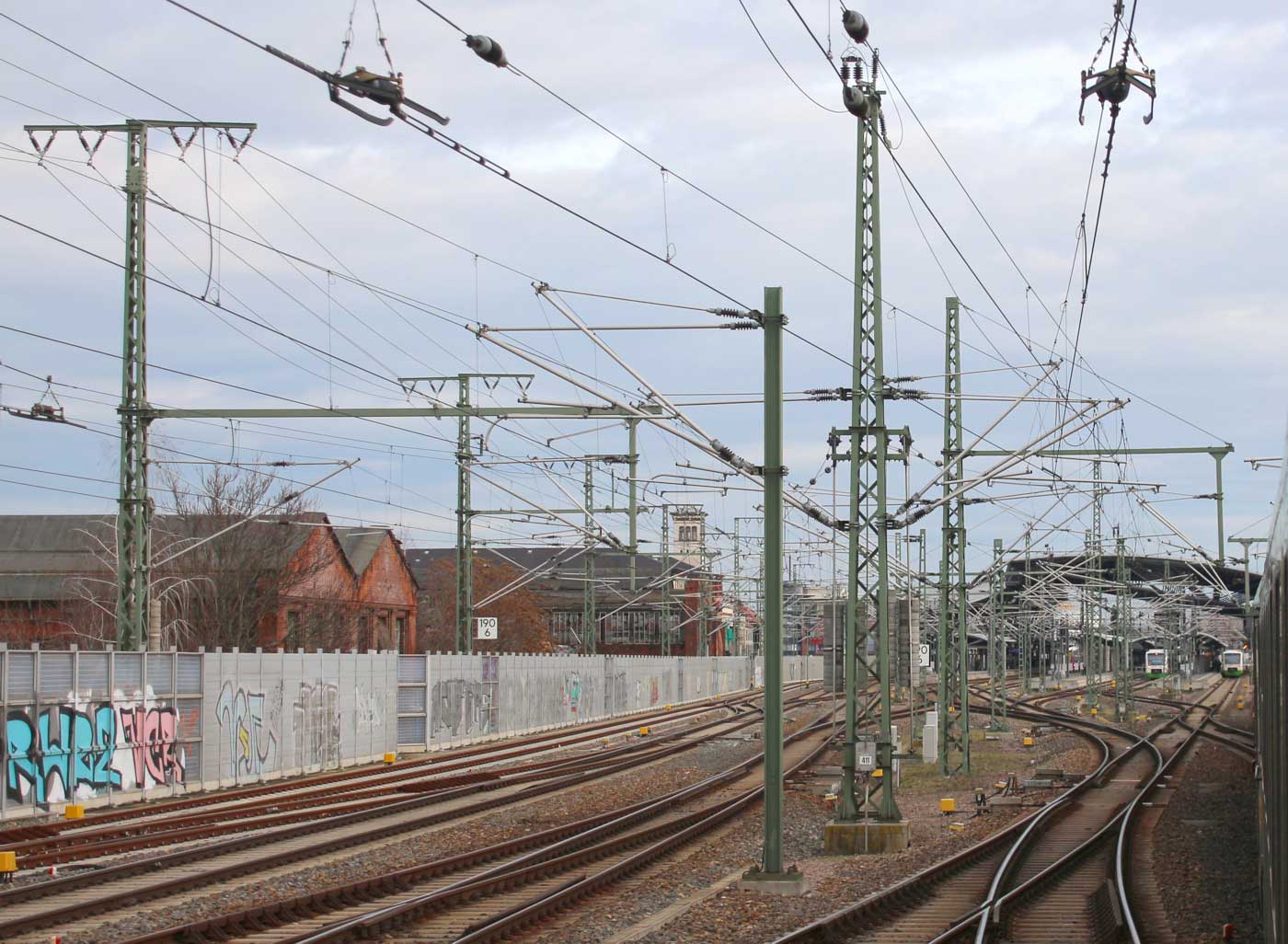

km 190,6 in Erfurt Hbf

km 109,0 gehört zur Strecke

Halle (Saale) Hbf - Erfurt Hbf - Eisenach - Bebra - Guntershausen

Foto: Matthias Manske, 16.12.2019



Seitenanfang

km 190,6 in Erfurt Hbf

Foto: Matthias Manske, 16.12.2019



Seitenanfang

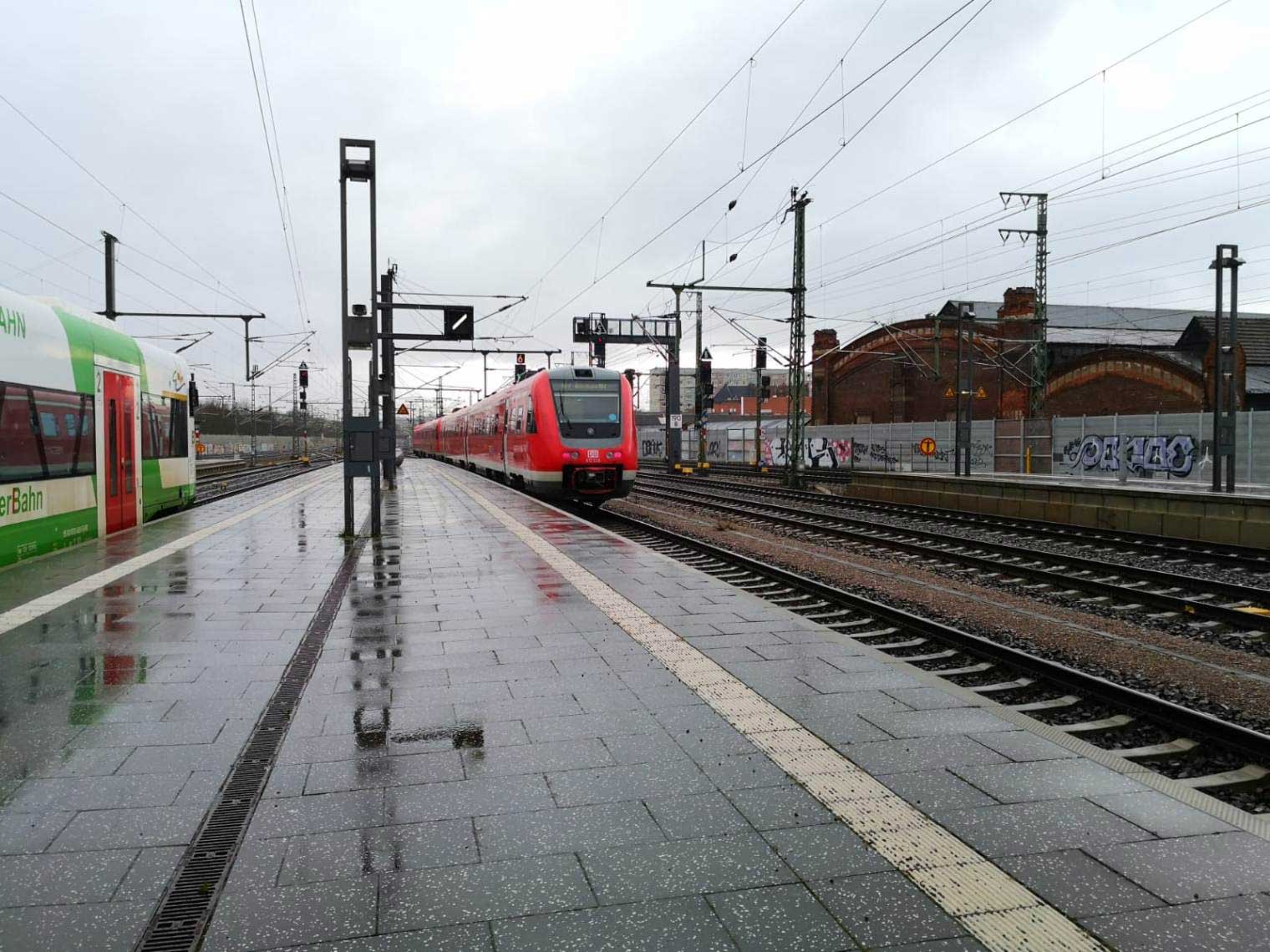

km 190,8 in Erfurt Hbf - Blick Richtung Leipzig

Foto: Matthias Manske, 16.12.2019



Seitenanfang

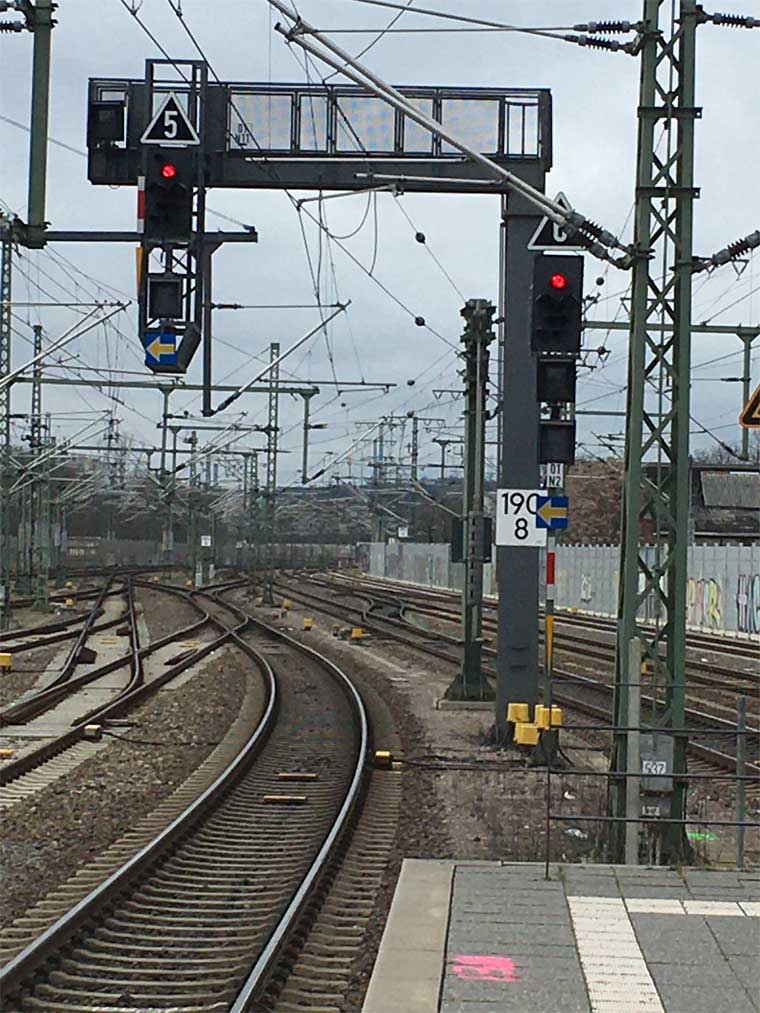

km 190,8 in Erfurt Hbf - Blick Richtung Ebensfeld - Nürnberg

13.01.2020



Seitenanfang

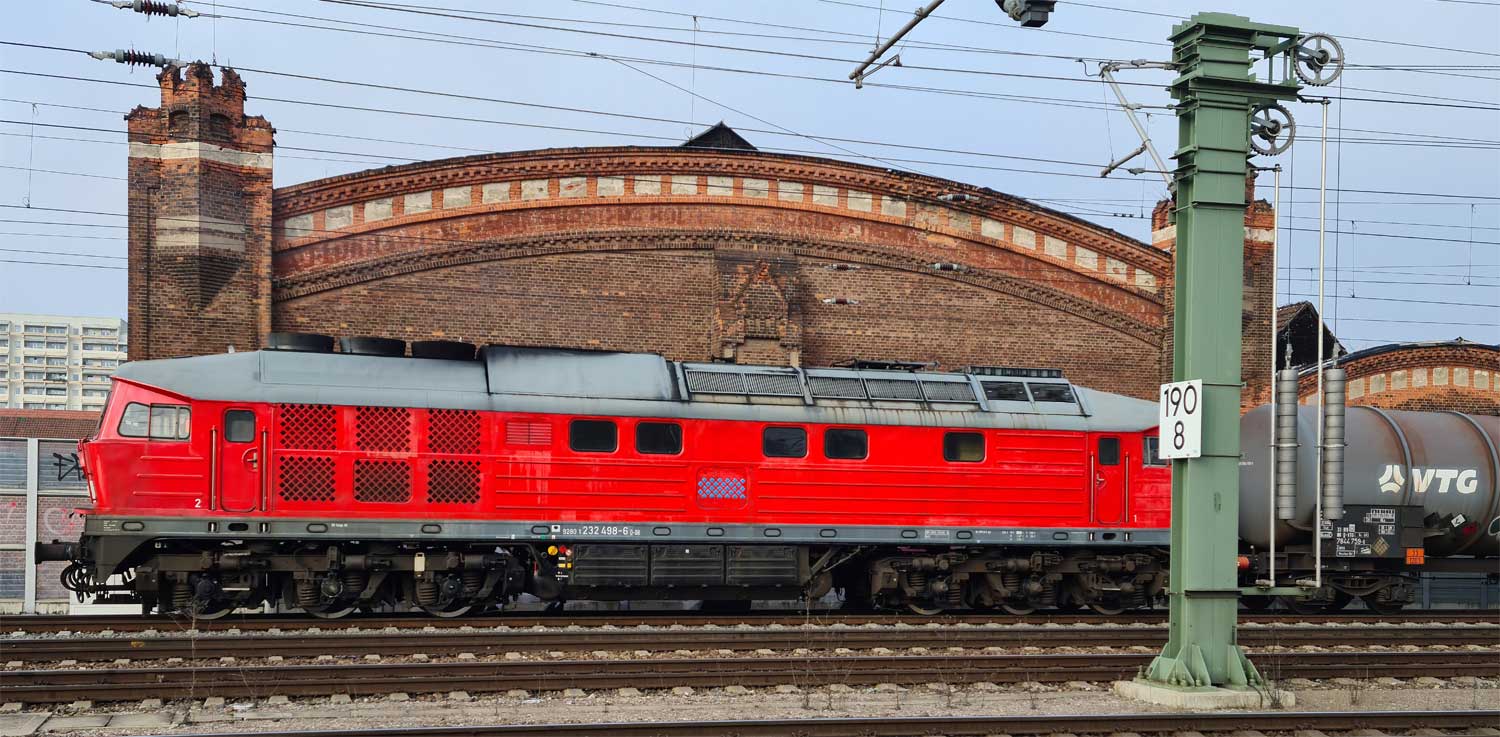

km 190,8 in Erfurt Hbf

Foto: Silvio Müller, 11.03.2020



Seitenanfang

km 190,8 in Erfurt Hbf

Foto: Dietmar Levie, 22.12.2021



Seitenanfang

km 190,8 in Erfurt Hbf

Foto: Dietmar Levie, 22.12.2021



Seitenanfang

km 191,0 in Erfurt Hbf - Blick Richtung Ebensfeld - Nürnberg

13.01.2020



Seitenanfang

km 191,0 in Erfurt Hbf

Foto: Silvio Müller, 11.03.2020



Seitenanfang

km 191,0 in Erfurt Hbf

Foto: Dietmar Levie, 22.12.2021



Seitenanfang



Seitenanfang
